W271
TIRANTS AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE
Doigts d’indexage filetés petit pas - avec pommeau

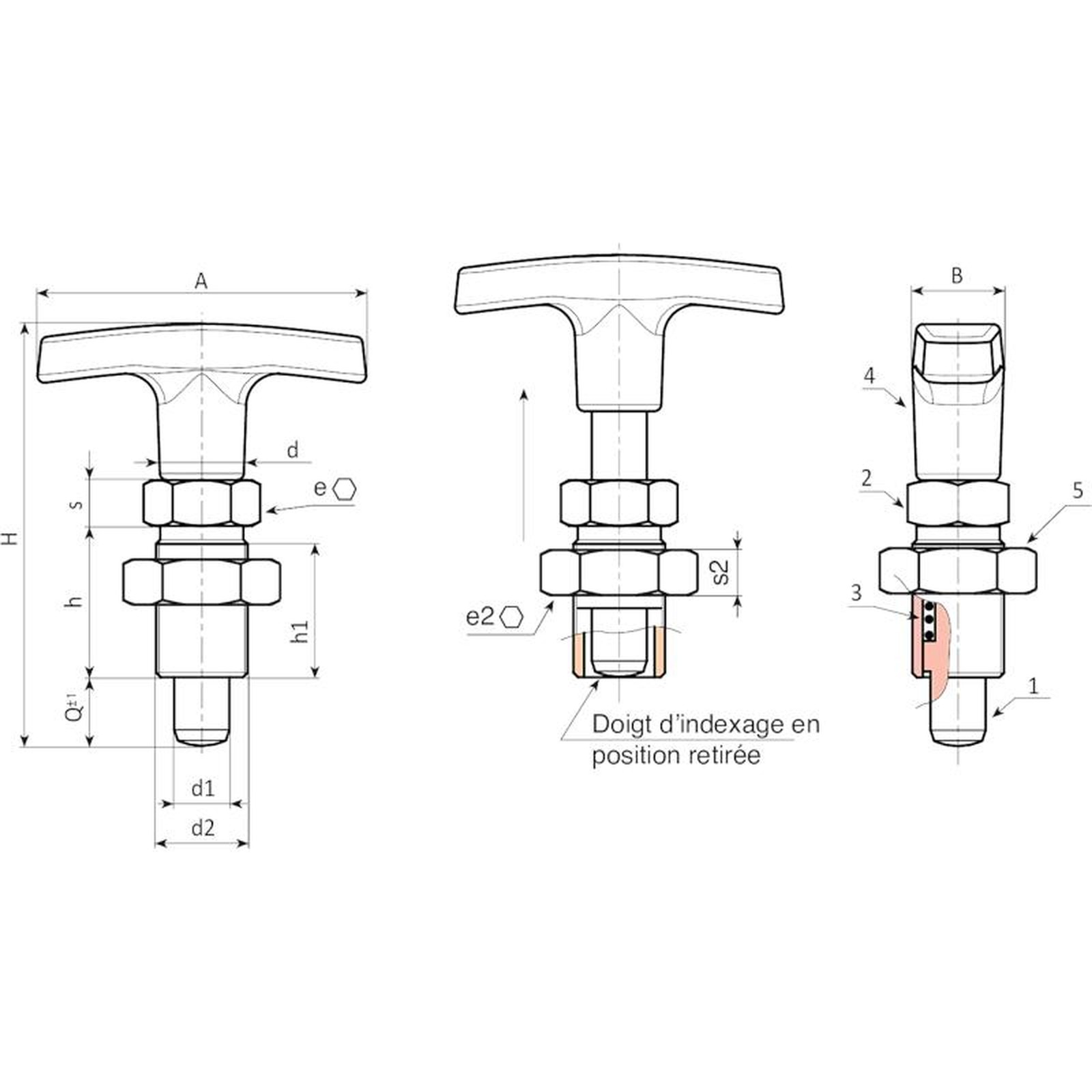

Matériaux :
(3) Ressort en acier inox (Aisi 301)
(4) Tirant en polyamide renforcé. Non démontable. Résistant aux huiles et aux graisses.
W271 :
(2) Bague hexagonale filetée en acier haute résistance.
(1) Poussoir en acier haute résistance et trempé.
(5) Écrou de blocage fileté en acier (UNI 5589).
W271CIN :
(2) Bague hexagonale filetée en acier inox (Aisi 303).
(1) Poussoir en acier inox (Aisi 303).
(5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).
Surface :
(4) Satinée.
(1-2-3-5) Lisse.
Couleur :
(4) Noir (RAL 9011).
W271 :(1-2-5) Brunie.
W271CIN :(1-2-5) Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
> Écrou fourni assemblé.
Demandes spéciales :
Sur demande et pour des quantités importantes, le tirant peut être fourni avec les couleurs indiquées dans le tableau des couleurs.
Sur demande l’écrou peut être fourni démonté.
Version W271 - en acier bruni
| Code | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0005 | W271.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0006 | W271.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0007 | W271.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0008 | W271.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
Version W271 CIN - en acier inox (Aisi 303)
| Code | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0001 | W271.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0002 | W271.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0003 | W271.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0004 | W271.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
