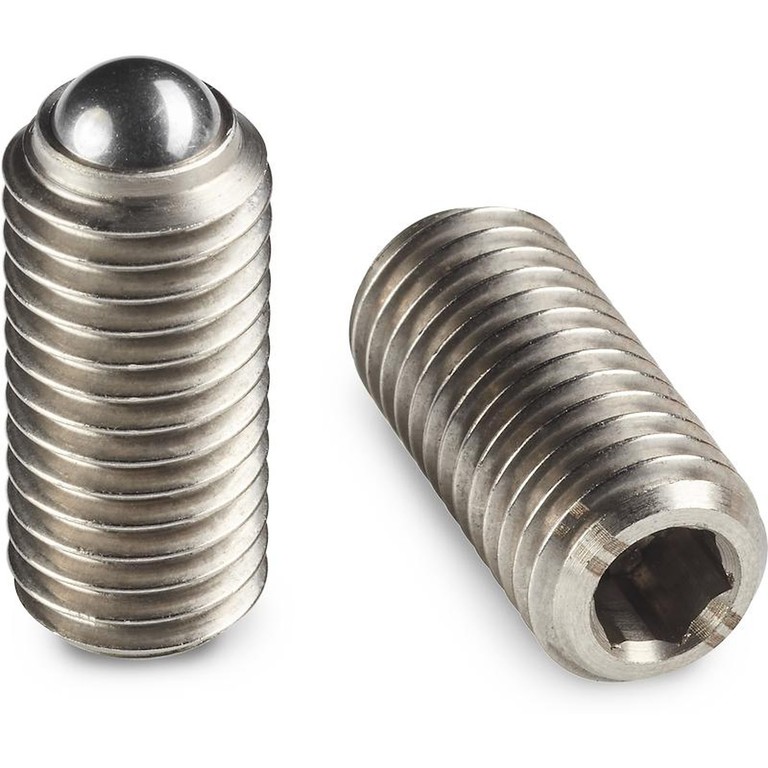

POUSSOIR FILETÉ EN ACIER À 6 PANS CREUX
21
W835
Pressore a molla filettato con sfera
Matériaux :
W835 :
Corps poussoir en acier avec classe de résistance 5.8.
W835CIN :
Corps poussoir en acier inox (Aisi 303).
Surface :
Lisse.
Couleur :
W835 :
Brunie.
W835CIN :
Naturelle.
Bille :
Bille en acier inox trempé (à roulements) (Aisi 420).
Ressort :
W835 :
Ressort en acier à ressort.
W835CIN :
Ressort en acier inox (Aisi 301).
Type de pression du ressort :
Plus forte.
Demandes spéciales :
Aucune.
Version W835 : en acier bruni

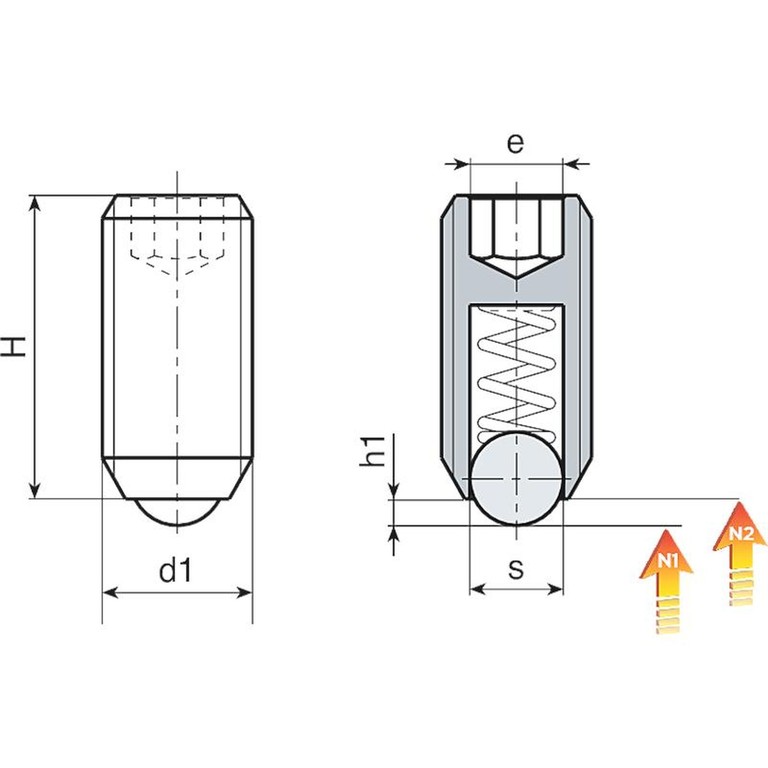

| Code | art. | s | H | h1 | e | N1 (N) | N2 (N) | d1 6H | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| W835.0011 | W835.VBM03 | 1.5 | 9 | 0.5 | 1.5 | 5 | 7 | M3 | 0.2 |
| W835.0012 | W835.VBM04 | 2.5 | 10 | 0.8 | 2 | 12 | 22 | M4 | 0.4 |
| W835.0013 | W835.VBM05 | 3 | 14 | 0.9 | 3 | 19 | 30 | M5 | 1.2 |
| W835.0014 | W835.VBM06 | 3.5 | 15 | 1 | 3 | 28 | 40 | M6 | 2 |
| W835.0015 | W835.VBM08 | 5 | 16 | 1.5 | 4 | 47 | 73 | M8 | 4 |
| W835.0018 | W835.VBM10 | 6 | 23 | 2 | 5 | 66 | 100 | M10 | 8 |
| W835.0019 | W835.VBM12 | 8 | 26 | 2.5 | 6 | 66 | 120 | M12 | 12 |
| W835.0020 | W835.VBM16 | 10 | 33 | 3.5 | 8 | 90 | 180 | M16 | 31 |
| W835.0021 | W835.VBM20 | 12 | 43 | 4.5 | 10 | 115 | 240 | M20 | 64 |
| W835.0022 | W835.VBM24 | 15 | 48 | 5.5 | 12 | 130 | 270 | M24 | 100 |
Version W835CIN - en acier inox (Aisi 303)
| Code | art. | s | H | h1 | e | N1 (N) | N2 (N) | d1 6H | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| W835.0001 | W835.INM03CIN | 1.5 | 9 | 0.5 | 1.5 | 5 | 7 | M3 | 0.2 |
| W835.0002 | W835.INM04CIN | 2.5 | 10 | 0.8 | 2 | 12 | 22 | M4 | 0.4 |
| W835.0003 | W835.INM05CIN | 3 | 14 | 0.9 | 3 | 19 | 30 | M5 | 1.2 |
| W835.0004 | W835.INM06CIN | 3.5 | 15 | 1 | 3 | 28 | 40 | M6 | 2 |
| W835.0005 | W835.INM08CIN | 5 | 16 | 1.5 | 4 | 47 | 73 | M8 | 4 |
| W835.0006 | W835.INM10CIN | 6 | 23 | 2 | 5 | 66 | 100 | M10 | 8 |
| W835.0007 | W835.INM12CIN | 8 | 26 | 2.5 | 6 | 66 | 120 | M12 | 12 |
| W835.0008 | W835.INM16CIN | 10 | 33 | 3.5 | 8 | 90 | 180 | M16 | 31 |
| W835.0009 | W835.INM20CIN | 12 | 43 | 4.5 | 10 | 115 | 240 | M20 | 64 |
| W835.0010 | W835.INM24CIN | 15 | 48 | 5.5 | 12 | 130 | 270 | M24 | 100 |
