PRESSORE LATERALE IN ALLUMINIO A MOLLA CON PUNTALE IN ACCIAIO
21
W612
Pressore a molla laterale

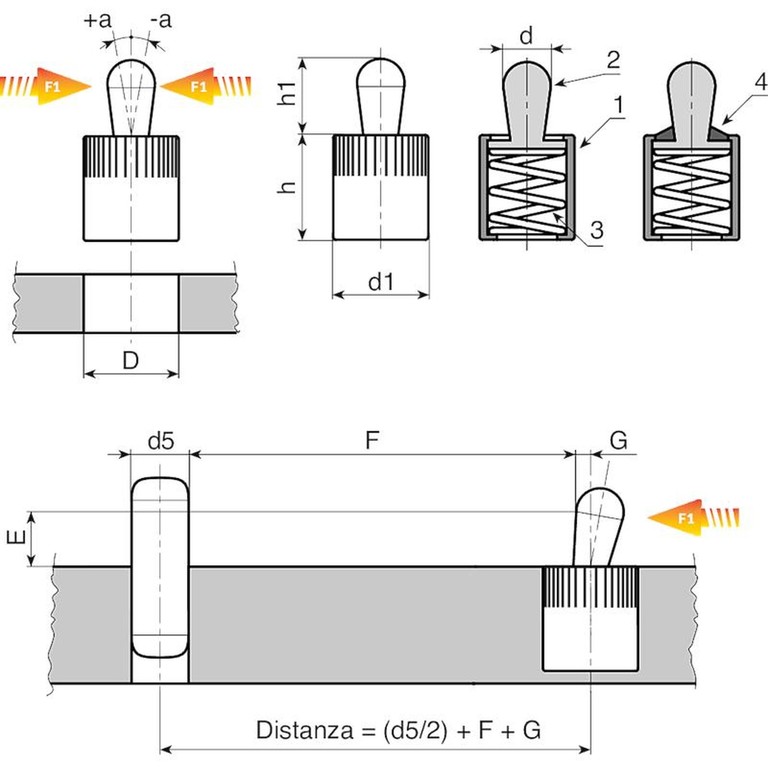

Matériaux :
(1) Corps poussoir en aluminium passé au tour.
(3) Ressort en acier inox (Aisi 302).
(2) Embout en acier trempé.
Surface :
Lisse.
Couleur :
(1,3) #tab# Naturelle.
(2) #tab# Zincato.
ATTENTION :
Nous recommandons l'exécution du trou de logement du poussoir avec une tolérance de +0.1 mm.
ATTENTION :
Douille de montage poussoir qui peut être commandée séparément. Voir code sur la ligne de produit. Douille en acier de décolletage passé au tour et zingué.
Demandes spéciales :
Aucune.
Version W612 : Poussoir latéral avec embout en acier
| Code | art. | d1 | d | h | h1 | D | a | F1 (N) | G E=1 | G E=2 | G E=3 | G E=4,5 | G E=6 | G E=8 | Poids (g) | Douille |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W612006.0001 | W612006.VZD03F010 | 6 | 3 | 7 | 4 | 6,1 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | 0,6 | W616.03 |
| W612006.0002 | W612006.VZD03F020 | 6 | 3 | 7 | 4 | 6,1 | 0,5 | 20 | 0,8 | 1 | 1 | 1 | 1 | 1 | 0,7 | W616.03 |
| W612006.0003 | W612006.VZD03F040 | 6 | 3 | 7 | 4 | 6,1 | 0,5 | 40 | 0,8 | 1 | 1 | 1 | 1 | 1 | 1,3 | W616.03 |
| W612010.0001 | W612010.VZD05F020 | 10 | 5 | 11 | 6,7 | 10,1 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 2,5 | W616.05 |
| W612010.0002 | W612010.VZD05F050 | 10 | 5 | 11 | 6,7 | 10,1 | 0,8 | 50 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 2,8 | W616.05 |
| W612010.0003 | W612010.VZD05F100 | 10 | 5 | 11 | 6,7 | 10,1 | 0,8 | 100 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 3 | W616.05 |
| W612010.0004 | W612010.VZD06F040 | 10 | 6 | 11 | 10,7 | 10,1 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | 3,5 | W616.06 |
| W612010.0005 | W612010.VZD06F075 | 10 | 6 | 11 | 10,7 | 10,1 | 1 | 75 | - | - | - | 1,7 | 1,9 | 1,9 | 3,6 | W616.06 |
| W612010.0006 | W612010.VZD06F100 | 10 | 6 | 11 | 10,7 | 10,1 | 1 | 100 | - | - | - | 1,7 | 1,9 | 1,9 | 3,6 | W616.06 |
| W612012.0001 | W612012.VZD08F050 | 12 | 8 | 13 | 13,9 | 12,1 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | 6,8 | W616.08 |
| W612012.0002 | W612012.VZD08F100 | 12 | 8 | 13 | 13,9 | 12,1 | 1,3 | 100 | - | - | - | - | 2,5 | 2,7 | 7,4 | W616.08 |
| W612012.0003 | W612012.VZD08F150 | 12 | 8 | 13 | 13,9 | 12,1 | 1,3 | 150 | - | - | - | - | 2,5 | 2,7 | 7,8 | W616.08 |
| W612016.0001 | W612016.VZD10F100 | 16 | 10 | 17 | 16,7 | 16,1 | 1,6 | 100 | - | - | - | - | - | 3,1 | 14,7 | W616.10 |
| W612016.0002 | W612016.VZD10F150 | 16 | 10 | 17 | 16,7 | 16,1 | 1,6 | 150 | - | - | - | - | - | 3,1 | 14,8 | W616.10 |
| W612016.0003 | W612016.VZD10F200 | 16 | 10 | 17 | 16,7 | 16,1 | 1,6 | 200 | - | - | - | - | - | 3,1 | 15,7 | W616.10 |
