T200

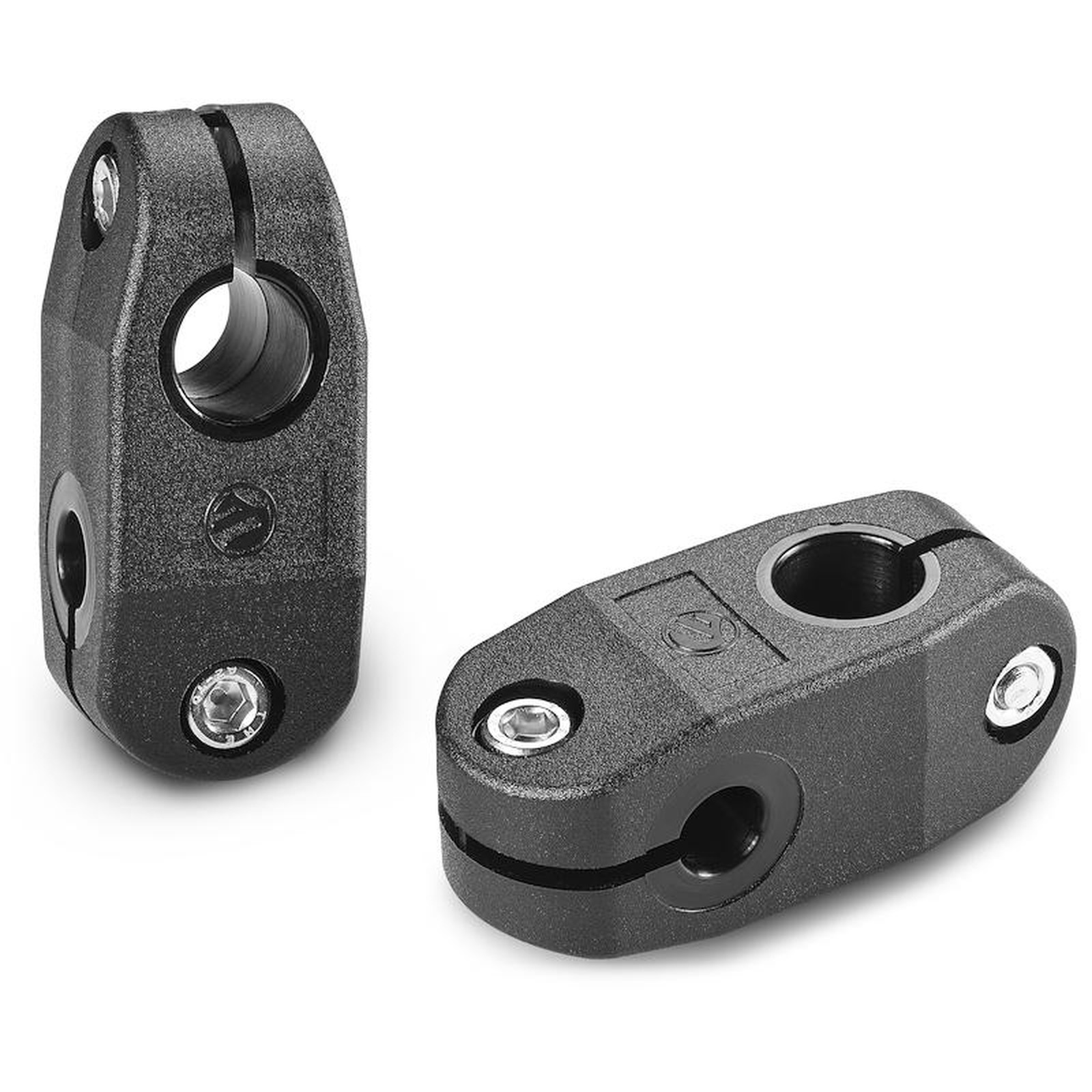

BRIDE DE SERRAGE EN CROIX AVEC TROUS À 90° ET FIXATION PAR VIS
Accessoires pour le transport
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Inserts :
(1) Vis à tête cylindrique hexagonale creuse (TCCE) en acier zingué DIN 912.
Écrou fileté passant en acier zingué DIN 934/UNI 5588.
Trou :
Trou lisse passant obtenu par moulage dans le plastique.
Demandes spéciales :
Sur demande et pour des quantités importantes, la bride peut être fournie avec des trous d1 et d2 selon un dessin.
Sur demande et pour des quantités importantes, la bride peut être fournie avec les trous d1 et d2 carrés.
Sur demande et pour des quantités importantes les couleurs disponibles sont celles indiquées dans le tableau page TitoloTabellaColori .

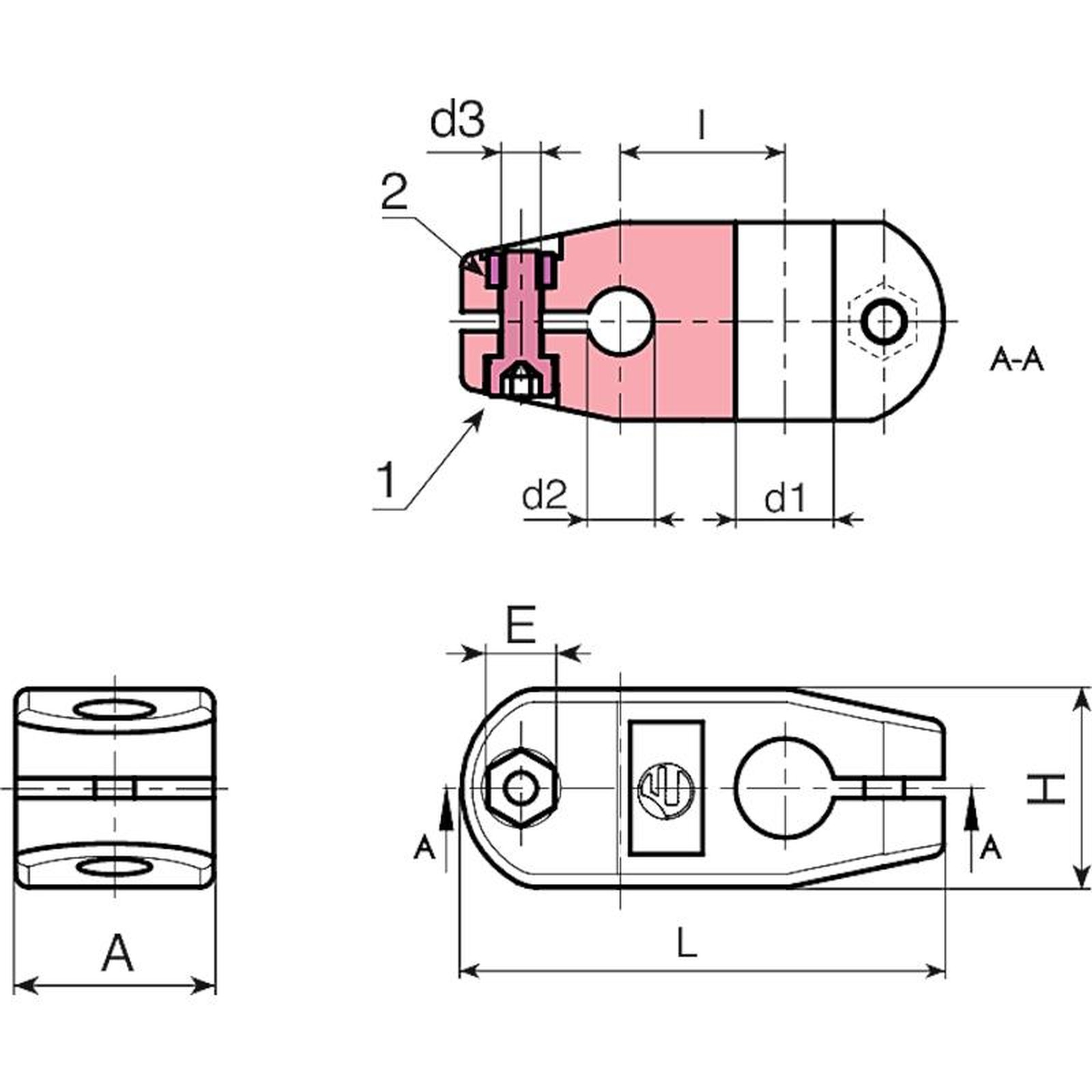

| Code | art. | L | A | H | E | I | c | d3 | d1 | d2 | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| T20073.0003 | T20073.TG121001 | 73 | 30 | 30 | 10 | 25 | 2,8 | M06 | 12 | 10 | 72 |
| T20073.0004 | T20073.TG121201 | 73 | 30 | 30 | 10 | 25 | 2,8 | M06 | 12 | 12 | 70 |
| T20073.0005 | T20073.TG121401 | 73 | 30 | 30 | 10 | 25 | 2,8 | M06 | 12 | 14 | 69 |
| T20073.0006 | T20073.TG121601 | 73 | 30 | 30 | 10 | 25 | 2,8 | M06 | 12 | 16 | 68 |
