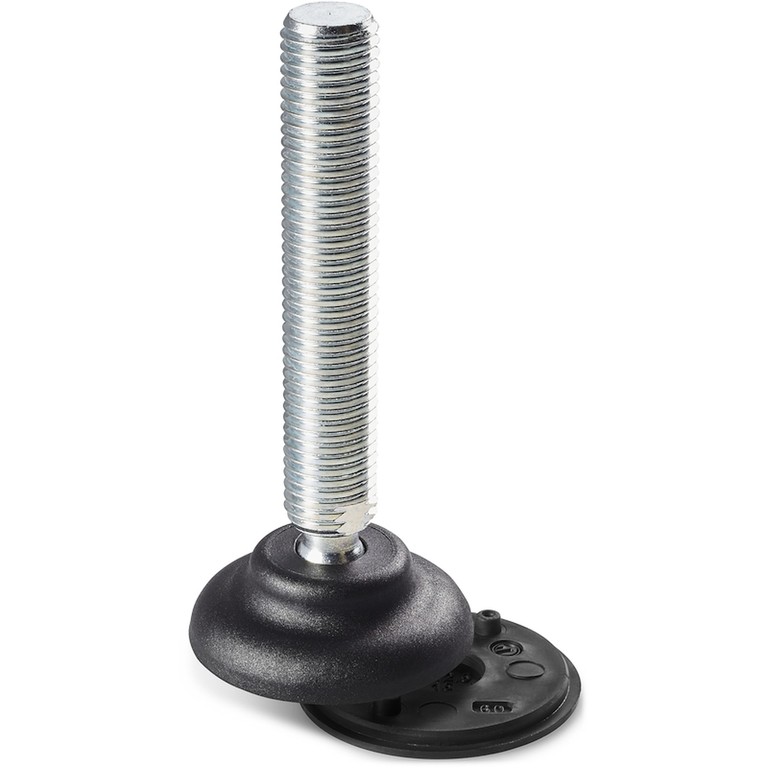

PETIT PIED D'APPUI AVEC TIGE ARTICULÉE EN ACIER DE TYPE B, BILLE 15 ET BASE ANTIDÉRAPANTE

16

P910


Piedi plastica - stelo snodato + antiscivolo

    Matériaux :

    Polyamide renforcé. Résistant aux huiles et aux graisses.

    Surface :

    Satinée.

    Couleur :

    Noir (RAL 9011).

    Inserts :

    Tige filetée et articulée (bille 15) avec logement pour clé fraisé (type B) en acier zingué (tolérance filetage 6g).

    Base antidérapante :

    Base antidérapante en caoutchouc thermoplastique SBS 75 Shore, couleur noir RAL 9011. Résistante aux huiles et aux graisses. Montée par pression.

    Demandes spéciales :

    Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec longueurs sur demande.

    Sur demande et pour des quantités importantes, le pied peut être fourni en orange (RAL 2004).

    Fiche technique

    Version P910 : Pied d'appui avec tige de type B (logement pour clé fraisé) et bille 15 avec base antidérapante en SBS

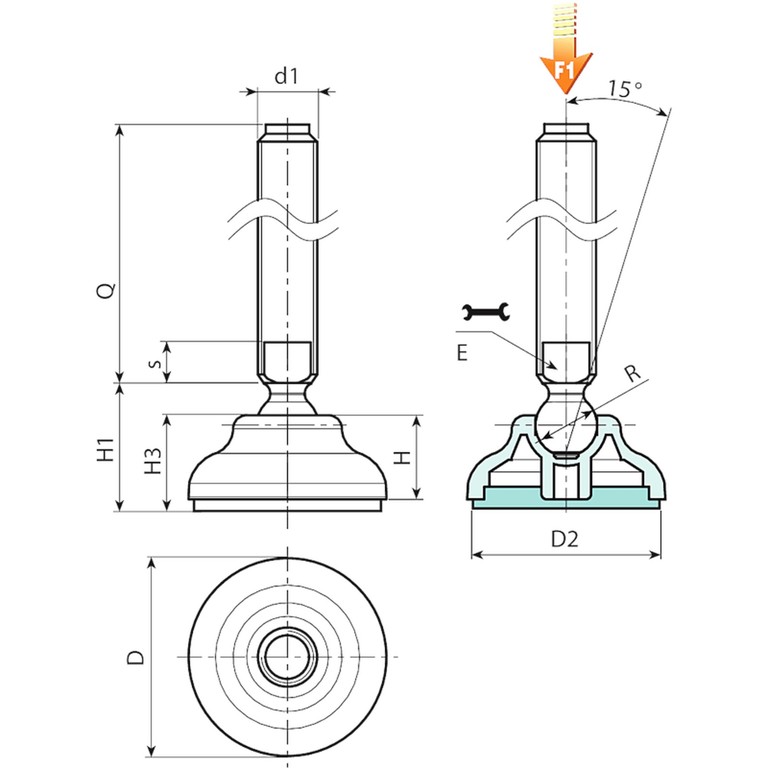

    Code Art. D D2 H H1 H3 E s R d1 6g Q Poids (g) F1 (kN)
    P91060.0007 P91060.TM20X5001 60 59 20 29 22 16 7 15 M20 50 158 13
    P91060.0008 P91060.TM20X7001 60 59 20 29 22 16 7 15 M20 70 198 13
    P91060.0009 P91060.TM20X9001 60 59 20 29 22 16 7 15 M20 90 238 13
    P91060.0001 P91060.TM20X11001 60 59 20 29 22 16 7 15 M20 110 280 13
    P91060.0002 P91060.TM20X13001 60 59 20 29 22 16 7 15 M20 130 320 13
    P91060.0003 P91060.TM20X15001 60 59 20 29 22 16 7 15 M20 150 360 13
    P91060.0004 P91060.TM20X17001 60 59 20 29 22 16 7 15 M20 170 400 13
    P91060.0005 P91060.TM20X19001 60 59 20 29 22 16 7 15 M20 190 440 13
    P91060.0006 P91060.TM20X21001 60 59 20 29 22 16 7 15 M20 210 480 13
    Attention : La limite de charge F1 exprimée est inférieure de 30 % à la charge de rupture et elle est considérée une valeur statique.
    Longueurs pivot sur demande avec un minimum de 100 pièces.
