PETIT PIED D'APPUI AVEC TIGE ARTICULÉE EN ACIER DE TYPE A ET BILLE 12,4

16

P900


Piedi in plastica - stelo snodato

    Matériaux :

    Polyamide renforcé.

    Résistant aux huiles et aux graisses.

    Surface :

    Satinée.

    Couleur :

    Noir (RAL 9011).

    Inserts :

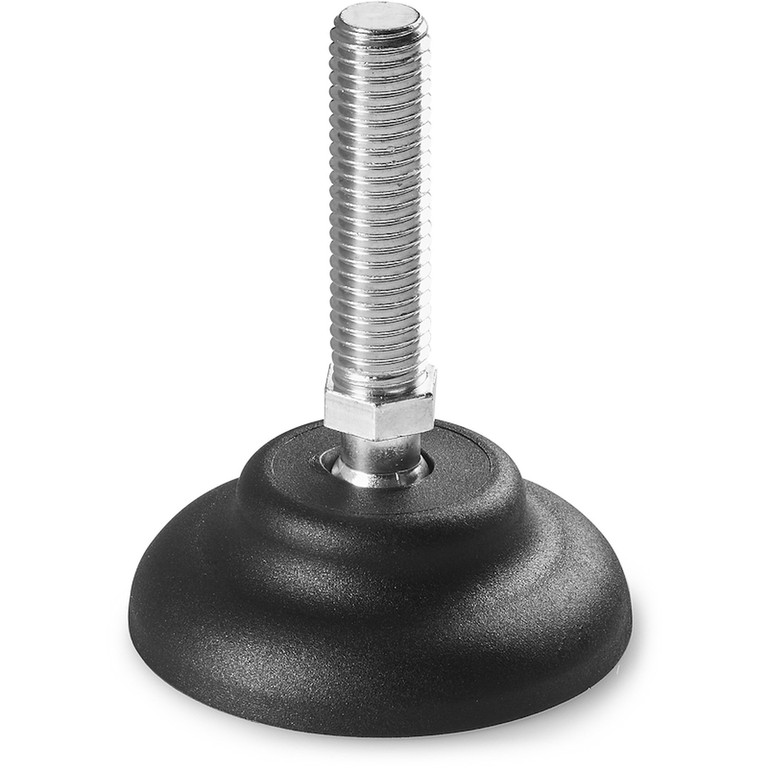

    P900 :

    Tige filetée et articulée (bille 12,4) avec base hexagonale en acier zingué (tolérance filetage 6g).

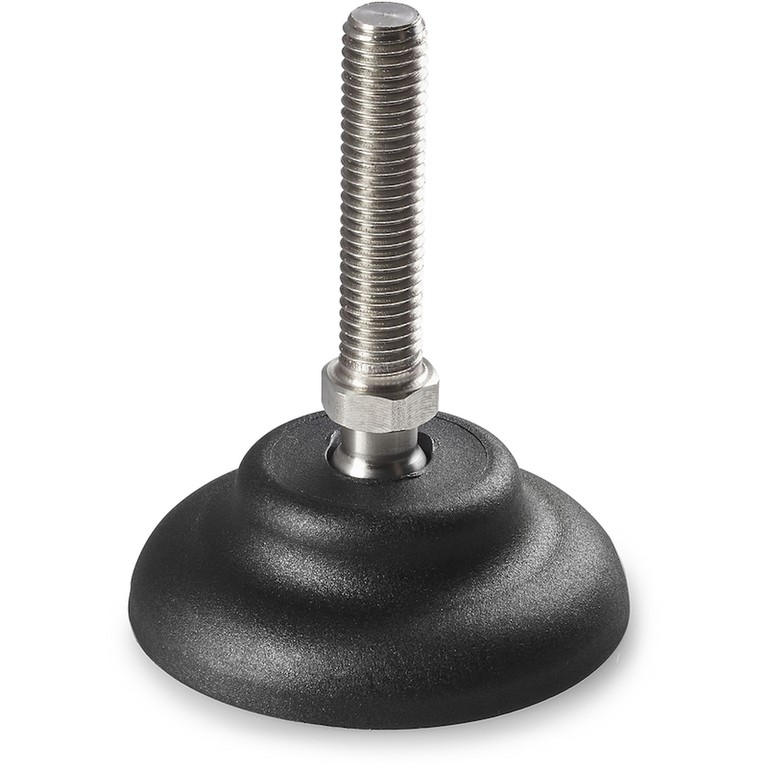

    P900CIN :

    Tige filetée et articulée (bille 12,4) avec base hexagonale en acier inox (Aisi 303) (tolérance filetage 6g).

    Demandes spéciales :

    Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec longueurs sur demande.

    Sur demande et pour des quantités importantes, le pied peut être fourni en orange (RAL 2004).

    Fiche technique

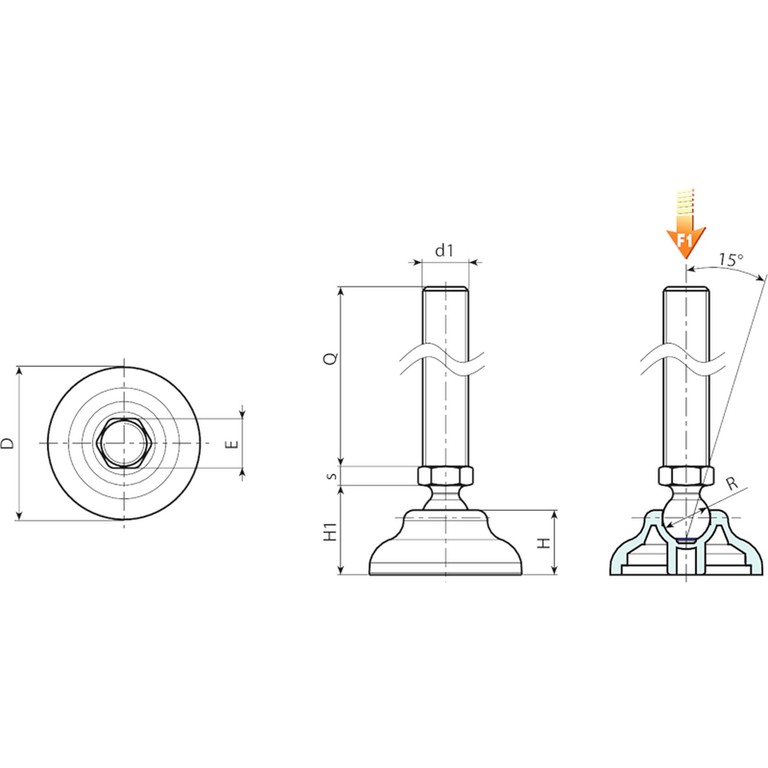

    Version P900 : Pied d'appui avec tige de type A (avec hexagone) et bille 12,4

    Code Art. D H H1 E s R d1 6g Q Poids (g) F1 (kN)
    P90040.0003 P90040.TM08X4501 40 17 23 13 5 12.4 M8 45 40 10
    P90040.0005 P90040.TM08X7001 40 17 23 13 5 12.4 M8 70 47 10
    P90040.0025 P90040.TM08X9001 40 17 23 13 5 12.4 M8 90 54 10
    P90040.0013 P90040.TM10X4501 40 17 23 13 5 12.4 M10 45 48 10
    P90040.0015 P90040.TM10X7001 40 17 23 13 5 12.4 M10 70 60 10
    P90040.0007 P90040.TM10X10001 40 17 23 13 5 12.4 M10 100 75 10
    P90040.0021 P90040.TM12X4501 40 17 23 13 5 12.4 M12 45 58 10
    P90040.0023 P90040.TM12X7001 40 17 23 13 5 12.4 M12 70 75 10
    P90040.0018 P90040.TM12X10001 40 17 23 13 5 12.4 M12 100 97 10
    P90050.0002 P90050.TM08X4501 50 18 24 13 5 12.4 M8 45 46 10
    P90050.0003 P90050.TM08X7001 50 18 24 13 5 12.4 M8 70 53 10
    P90050.0011 P90050.TM10X4501 50 18 24 13 5 12.4 M10 45 54 10
    P90050.0014 P90050.TM10X7001 50 18 24 13 5 12.4 M10 70 63 10
    P90050.0006 P90050.TM10X10001 50 18 24 13 5 12.4 M10 100 77 10
    P90050.0019 P90050.TM12X4501 50 18 24 13 5 12.4 M12 45 64 10
    P90050.0021 P90050.TM12X7001 50 18 24 13 5 12.4 M12 70 78 10
    P90050.0016 P90050.TM12X10001 50 18 24 13 5 12.4 M12 100 99 10
    P90060.0004 P90060.TM08X4501 60 20 26 13 5 12.4 M8 45 58 10
    P90060.0005 P90060.TM08X7001 60 20 26 13 5 12.4 M8 70 66 10
    P90060.0010 P90060.TM10X4501 60 20 26 13 5 12.4 M10 45 68 10
    P90060.0013 P90060.TM10X7001 60 20 26 13 5 12.4 M10 70 80 10
    P90060.0006 P90060.TM10X10001 60 20 26 13 5 12.4 M10 100 95 10
    P90060.0022 P90060.TM12X4501 60 20 26 13 5 12.4 M12 45 78 10
    P90060.0023 P90060.TM12X7001 60 20 26 13 5 12.4 M12 70 96 10
    P90060.0018 P90060.TM12X10001 60 20 26 13 5 12.4 M12 100 117 10
    Attention : La limite de charge F1 exprimée est inférieure de 30 % à la charge de rupture et elle est considérée une valeur statique.
    Longueurs pivot sur demande avec un minimum de 100 pièces.

    Version P900CIN : Pied d'appui avec tige de type A (avec hexagone) et bille 12,4 en acier inox !da duplicazione!

    Code Art. D H H1 E s R d1 6g Q Poids (g) F1 (kN)
    P90040.0004 P90040.TM08X4501CIN 40 17 23 13 5 12.4 M8 45 40 10
    P90040.0006 P90040.TM08X7001CIN 40 17 23 13 5 12.4 M8 70 47 10
    P90040.0014 P90040.TM10X4501CIN 40 17 23 13 5 12.4 M10 45 48 10
    P90040.0016 P90040.TM10X7001CIN 40 17 23 13 5 12.4 M10 70 60 10
    P90040.0022 P90040.TM12X4501CIN 40 17 23 13 5 12.4 M12 45 58 10
    P90040.0024 P90040.TM12X7001CIN 40 17 23 13 5 12.4 M12 70 75 10
    P90040.0019 P90040.TM12X10001CIN 40 17 23 13 5 12.4 M12 100 99 10
    P90050.0001 P90050.TM08X4501CIN 50 18 24 13 5 12.4 M8 45 46 10
    P90050.0004 P90050.TM08X7001CIN 50 18 24 13 5 12.4 M8 70 53 10
    P90050.0005 P90050.TM10X4501CIN 50 18 24 13 5 12.4 M10 45 54 10
    P90050.0015 P90050.TM10X7001CIN 50 18 24 13 5 12.4 M10 70 63 10
    P90050.0020 P90050.TM12X4501CIN 50 18 24 13 5 12.4 M12 45 64 10
    P90050.0022 P90050.TM12X7001CIN 50 18 24 13 5 12.4 M12 70 78 10
    P90050.0017 P90050.TM12X10001CIN 50 18 24 13 5 12.4 M12 100 102 10
    P90060.0001 P90060.TM08X4501CIN 60 20 26 13 5 12.4 M8 45 58 10
    P90060.0002 P90060.TM08X7001CIN 60 20 26 13 5 12.4 M8 70 66 10
    P90060.0011 P90060.TM10X4501CIN 60 20 26 13 5 12.4 M10 45 68 10
    P90060.0014 P90060.TM10X7001CIN 60 20 26 13 5 12.4 M10 70 80 10
    P90060.0016 P90060.TM12X4501CIN 60 20 26 13 5 12.4 M12 45 78 10
    P90060.0017 P90060.TM12X7001CIN 60 20 26 13 5 12.4 M12 70 96 10
    P90060.0019 P90060.TM12X10001CIN 60 20 26 13 5 12.4 M12 100 120 10
    Attention : La limite de charge F1 exprimée est inférieure de 30 % à la charge de rupture et elle est considérée une valeur statique.
    Longueurs pivot sur demande avec un minimum de 100 pièces.
