CHARNIÈRE PLATE EN ZAMAK ASYMÉTRIQUE AVEC GOUJON FILETÉ

15

O505


Cerniere in zama

Matériaux :

(1) Alliage zamak moulé sous pression (alliage de zinc, aluminium et cuivre).

Surface :

Lisse.

Couleur :

(01) Peinture noire aux poudres époxy (RAL 9011).

(Z) Zingage bleu standard.

Inserts :

(2) Goujon fileté en acier zinguée (tolérance filetage 6g).

(3) Axe de rotation de la charnière en acier inox (Aisi 304).

Demandes spéciales :

Aucune.

Fiche technique

Version peinture noire code 01 final.

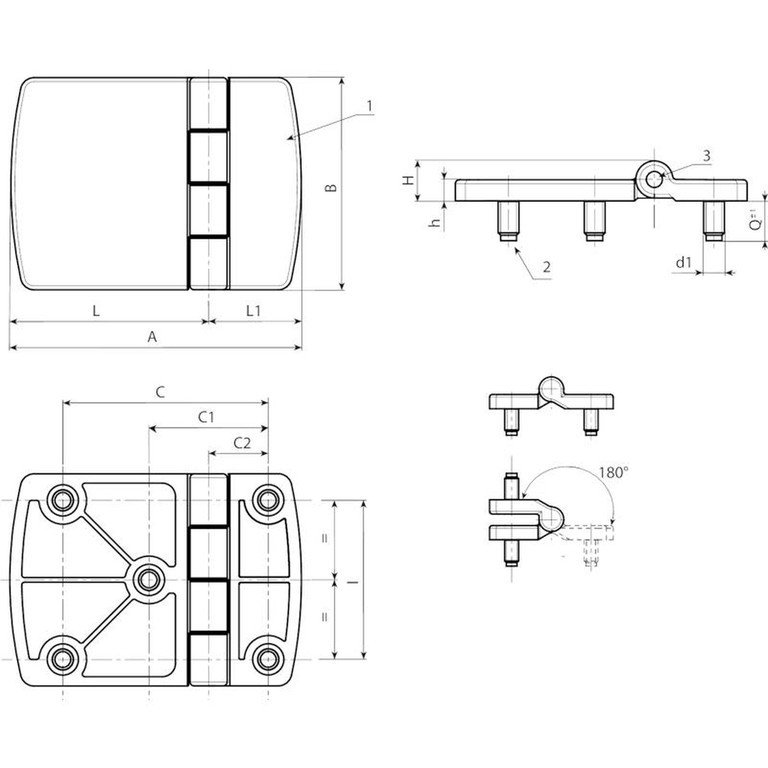

Code Art. C2 C1 C I A B L1 L h H d1 6g Q Poids (g)
O505077.0001 O505077.ZM08X1401 22,5 45 77,5 60 110 80 35 75 8 15 M8 15 387

Version zinguée code Z final.

Code Art. C2 C1 C I A B L1 L h H d1 6g Q Poids (g)
O505077.0002 O505077.ZM08X14Z 22,5 45 77,5 60 110 80 35 75 8 15 M8 15 387
