CHARNIÈRE PLATE EN ZAMAK DÉMONTABLE AVEC GOUJON FILETÉ

15

O500


Cerniere in zama

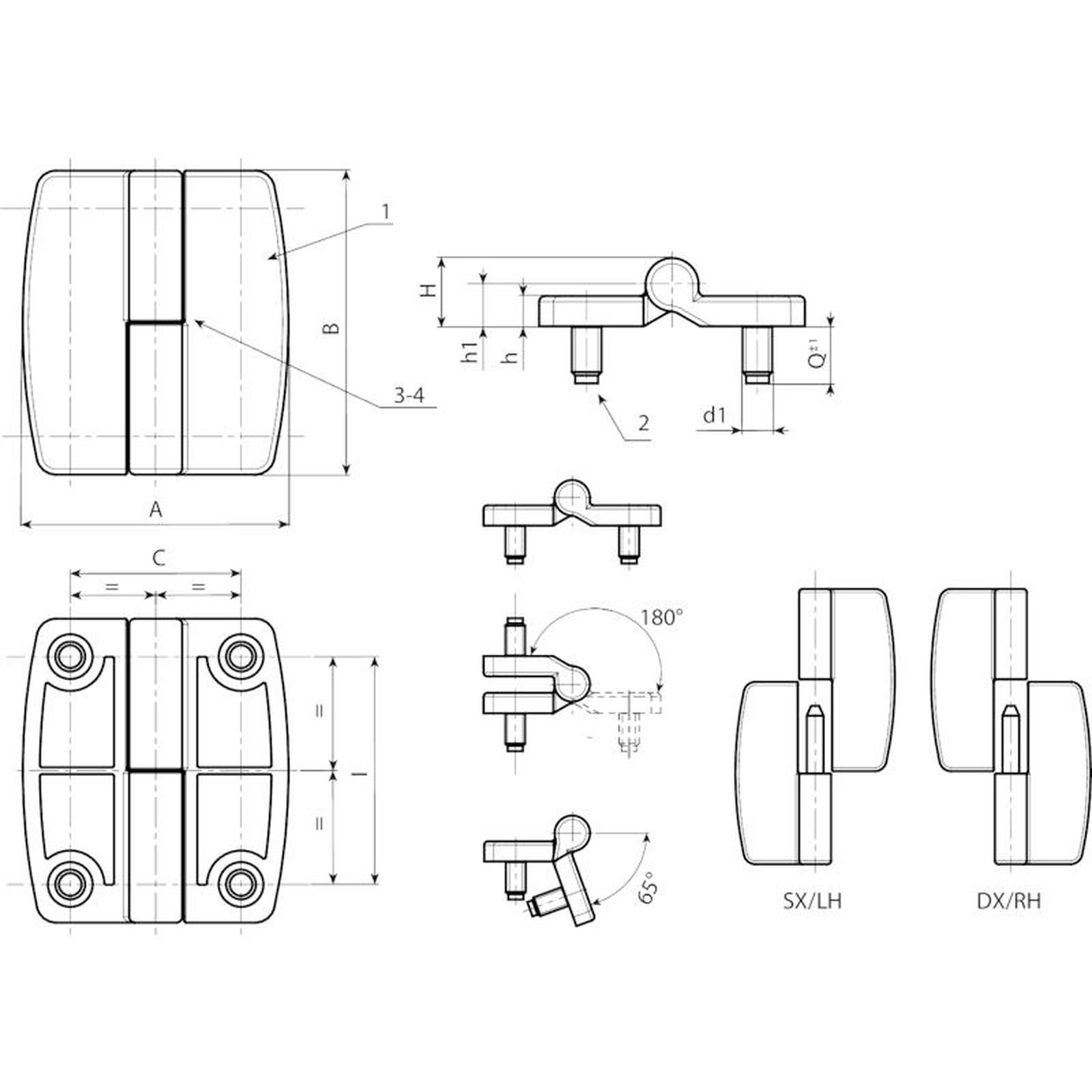

Matériaux :

(1) Alliage zamak moulé sous pression (alliage de zinc, aluminium et cuivre).

Surface :

Lisse.

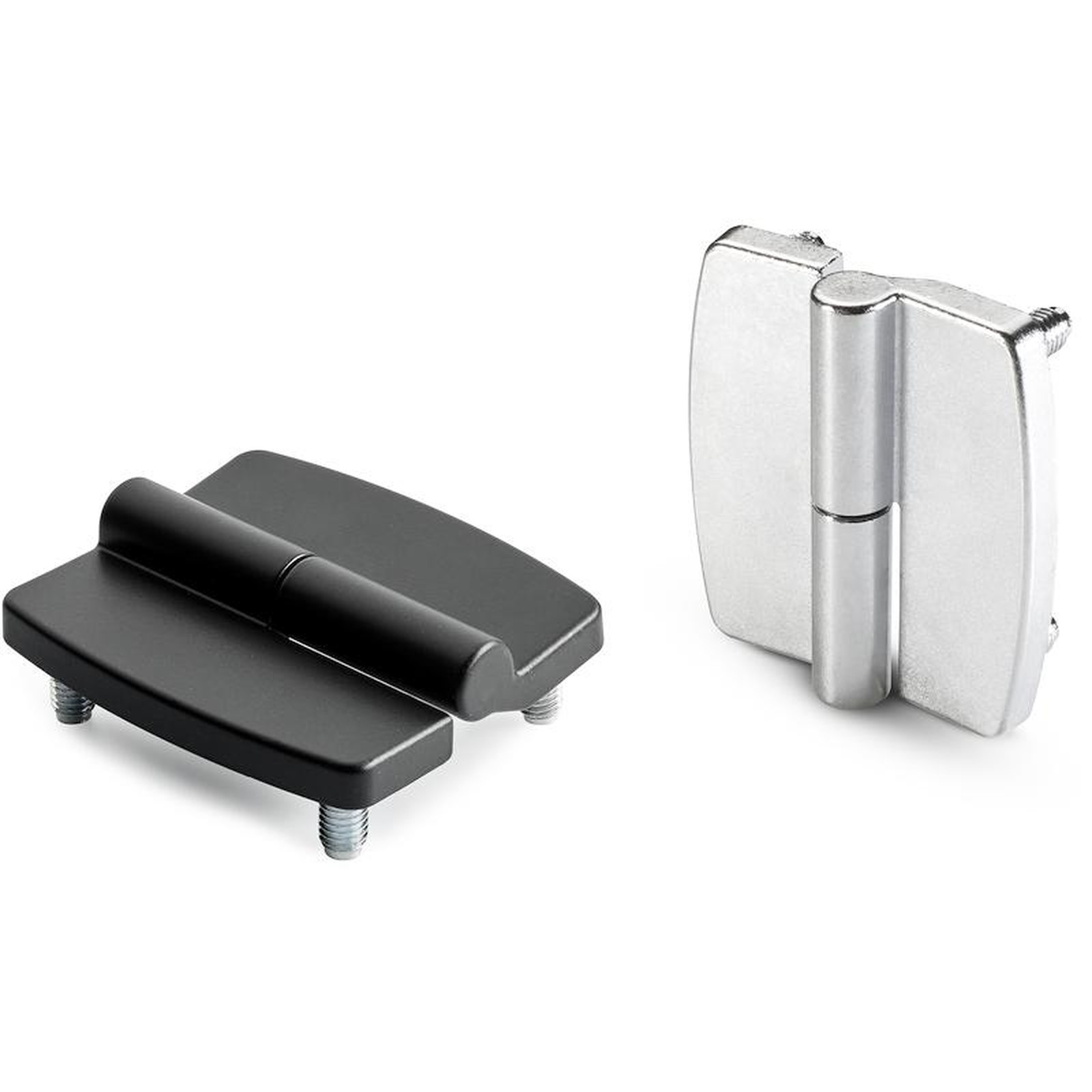

Couleur :

(01) Peinture noire aux poudres époxy (RAL 9011).

(Z) Zingage bleu standard.

Inserts :

(2) Goujon fileté en acier zinguée (tolérance filetage 6g).

(3) Axe de rotation de la charnière en acier inox (Aisi 304).

(4) Rondelle de séparation insérée entre les deux demi charnières en acier inox (Aisi 304).

Montage :

La charnière peut être fournie avec montage pour porte à ouverture droite (DX/RH - insérer la lettre D à la fin du code) ; ou à gauche (SX/LH - insérer la lettre S à la fin du code).

Demandes spéciales :

Aucune.

Fiche technique

Version peinture noire code 01, S finale pour version Gauche - D finale pour ouverture Droite.

Code Art. C I A B h H h1 d1 6g Q Poids (g)
O500045.0001 O500045.ZM08X1401D 45 60 70 80 8 18 11 M8 15 281
O500045.0002 O500045.ZM08X1401S 45 60 70 80 8 18 11 M8 15 281

Version zinguée code Z, S finale pour version Gauche - D finale pour ouverture Droite.

Code Art. C I A B h H h1 d1 6g Q Poids (g)
O500045.0003 O500045.ZM08X14ZD 45 60 70 80 8 18 11 M8 15 281
O500045.0004 O500045.ZM08X14ZS 45 60 70 80 8 18 11 M8 15 281
