O470

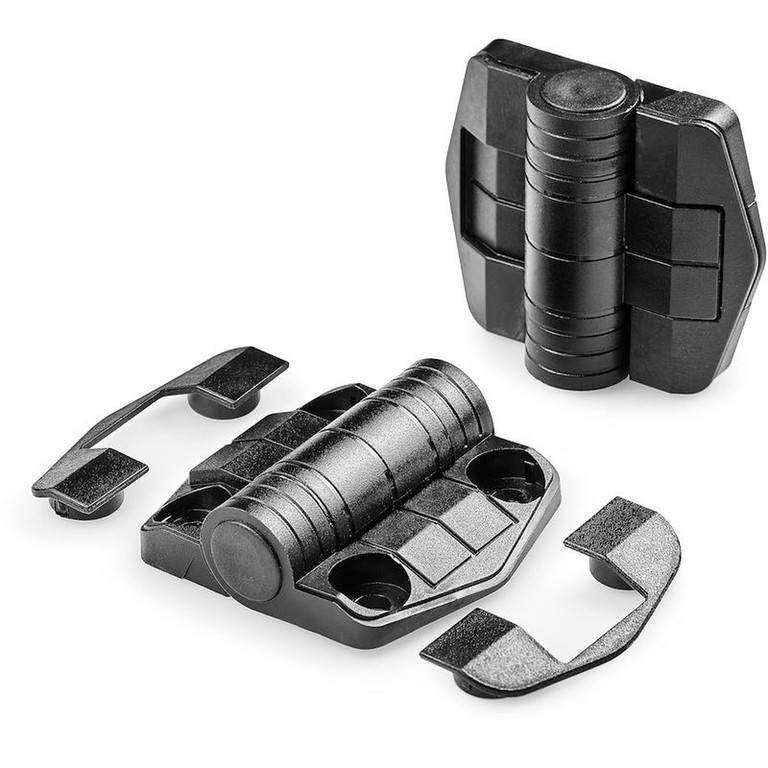

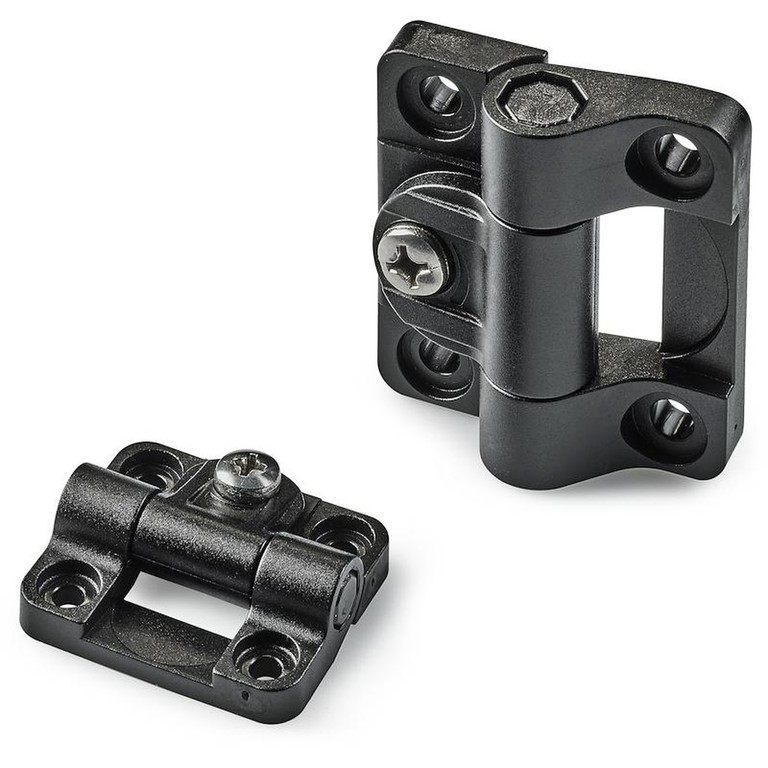

CHARNIÈRE À RETENUE AVEC POSITIONS PAR DÉFAUTET CACHE POUR TROUS
Charnières avec embrayage/blocage
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Inserts :
Goupille en acier zingué ;
Ressorts de compression et blocage en acier inox (Aisi 302) ;
(1) Bouchon en PA6 cache pivot.
(2) Cache trou en PA6 renforcé.
Trou :
Trou passant obtenu par moulage dans le plastique, pour vis M05.
Positions par défaut :

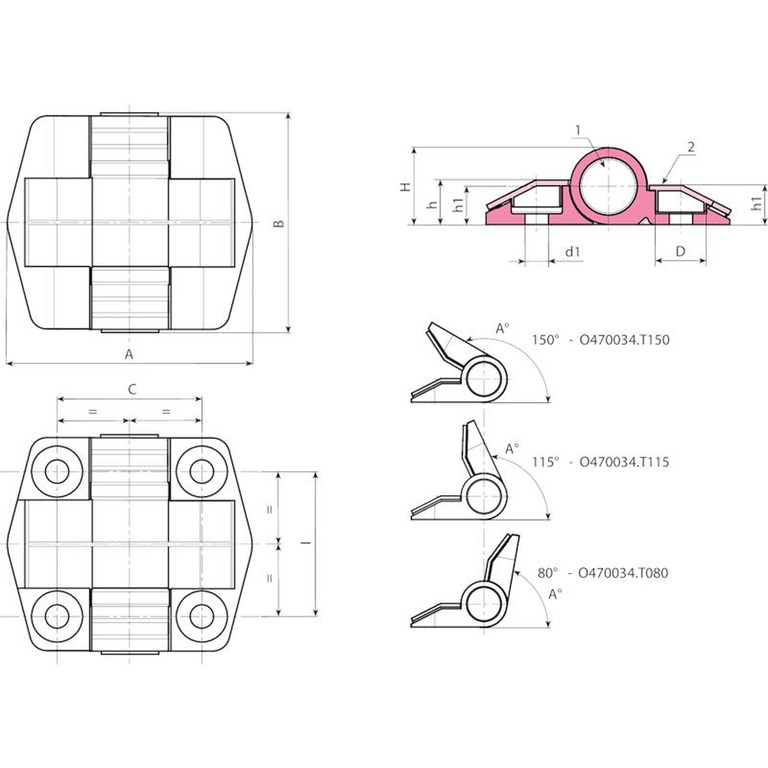

Les ressorts qui agissent sur l’axe de rotation présentent trois étalonnages de force : 0,7 Nm, 1,1 Nm et 1,7. Les positions de blocage par défaut sont : 80° - 115° - 150°.
Attention : la charnière est également disponible dans la version sans ressorts avec mouvement libre jusqu'à 180° (code O470034.TG5.501).
Demandes spéciales :
Aucune.
| Code | art. | I / C | A° | Nm | A | B | H | h | h1 | D | d1 | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O470034.0001 | O470034.TG5.501 | 34 | 180° | - | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0001 | O47034.T080G5.501N0.7 | 34 | 80° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0002 | O47034.T080G5.501N1.1 | 34 | 80° | 1.1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0003 | O47034.T080G5.501N1.7 | 34 | 80° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0004 | O47034.T115G5.501N0.7 | 34 | 115° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0005 | O47034.T115G5.501N1.1 | 34 | 115° | 1,1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0006 | O47034.T115G5.501N1.7 | 34 | 115° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0007 | O47034.T150G5.501N0.7 | 34 | 150° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0008 | O47034.T150G5.501N1.1 | 34 | 150° | 1,1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0009 | O47034.T150G5.501N1.7 | 34 | 150° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
