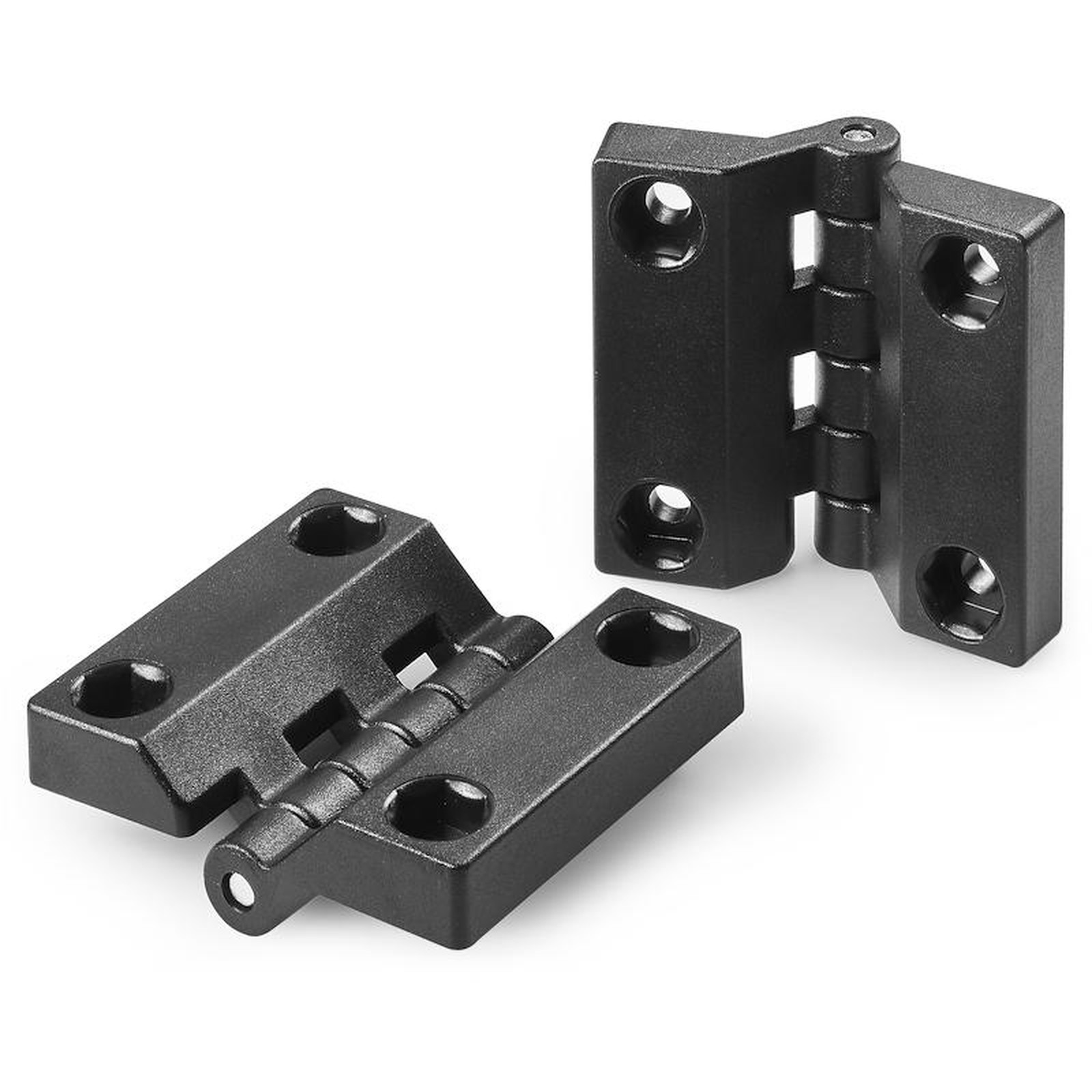

CHARNIÈRE PLATE AVEC AXE DE ROTATION SURBAISSÉ ET TROUS PASSANTS
15
O402
Cerniere in plastica con fori passanti
Description
La cerniera O402 è stata espressamente progettata per essere utilizzata sui profili di alluminio utilizzati per la costruzione di barriere modulari.
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Inserts :
Goupille en acier zingué.
Trou :
Trou passant obtenu par moulage dans le plastique. Logement pour vis à tête hexagonale UNI 5727.
Demandes spéciales :
Sur demande et pour des quantités importantes, les couleurs disponibles sont celles indiquées dans le tableau.

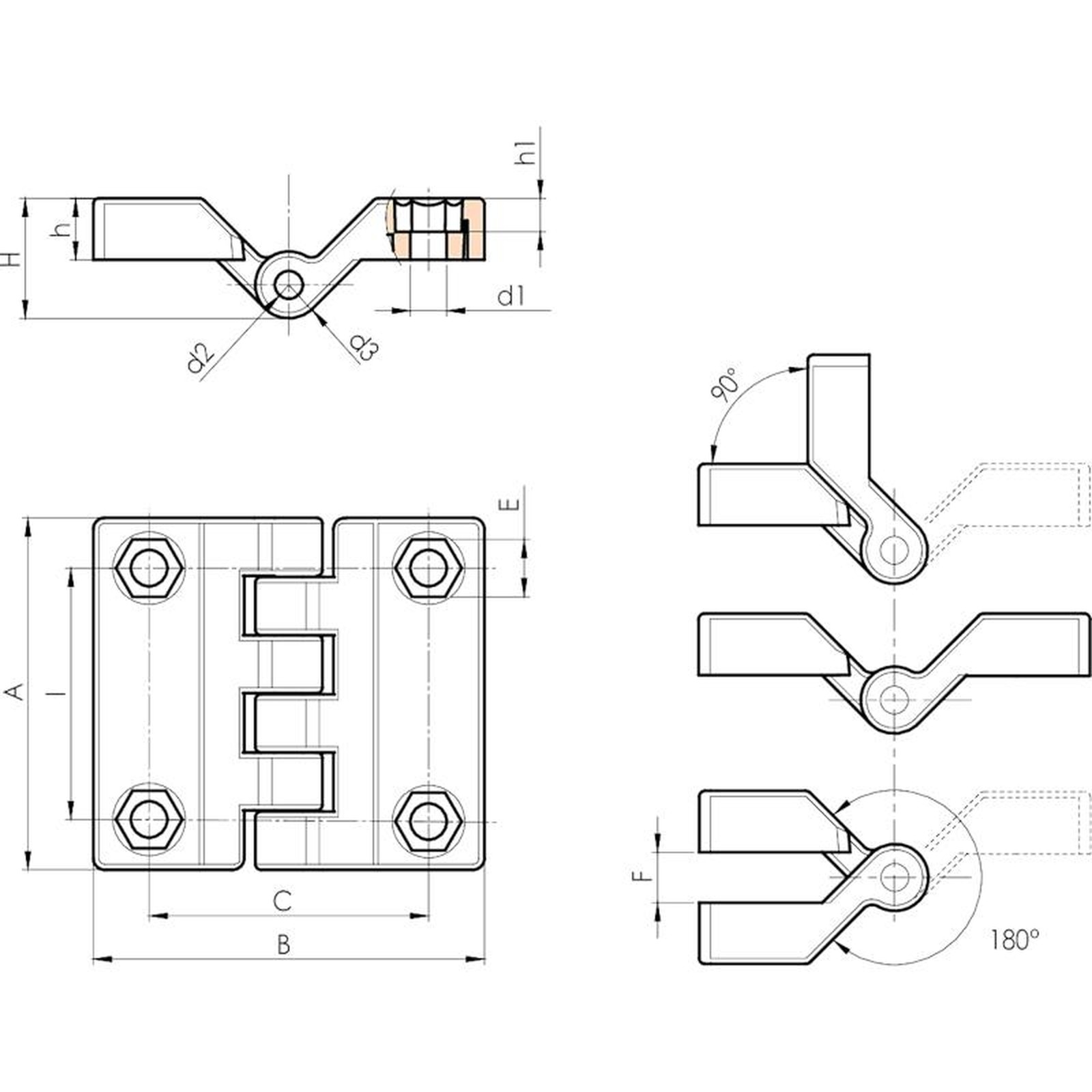

Code | art. | I | C | A | B | E | F | h | h1 | H | d2 | d3 | d1 | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O402045.0001 | O402045.TG06.501 | 45 | 50 | 63 | 70 | 10 | 9 | 11 | 6 | 21.5 | 5 | 12 | 6.5 | 45 |
