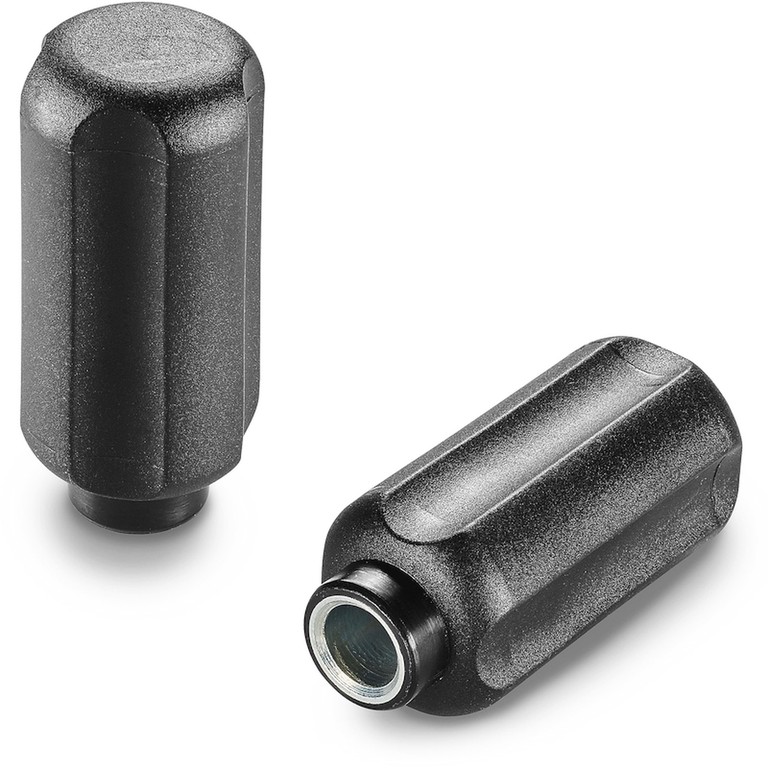

BOUTON 4 LOBES AVEC DOUILLE TROU LISSE
14
N777
Manicotti lobati
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Inserts :
Douille avec trou lisse borgne en acier zingué (tolérance trou H10).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le trou d1 selon un dessin.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.

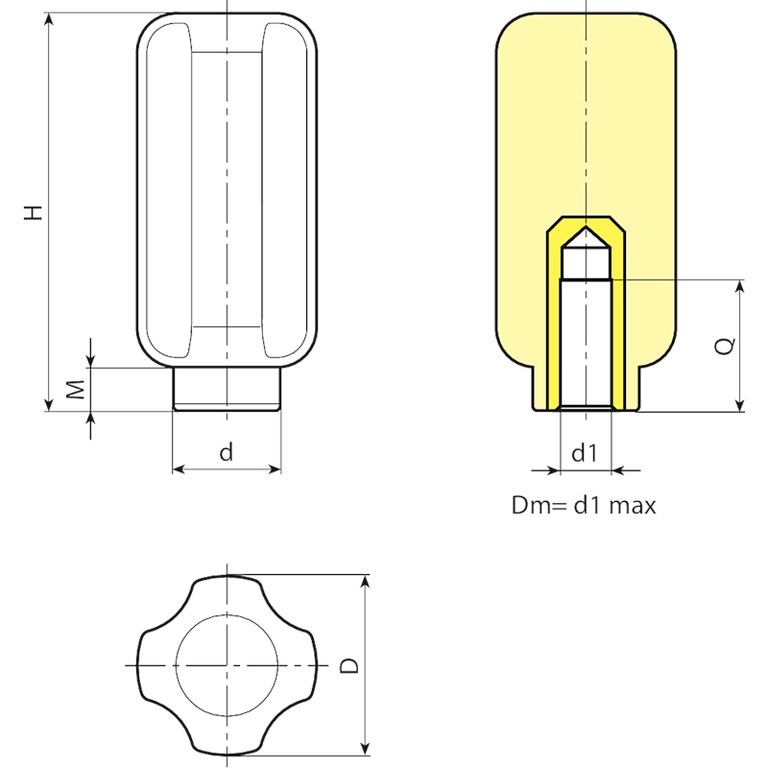

| Code | Art. | D | H | M | d | Dm | d1 H10 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| N77738.0001 | N77738.TD0801 | 37 | 81 | 9 | 22 | 12 | 8 | 19 | 108 |
| N77738.0003 | N77738.TD1201 | 37 | 81 | 9 | 22 | 12 | 12 | 19 | 130 |
Attention : avec un minimum de 100 pièces, le diamètre d1 peut être produit avec le diamètre souhaité et la tolérance H10.
Dm = Diamètre maximal possible par reprise. (élargissement)
