BOUTON DE COMMANDE MOLETÉ AVEC DOUILLE À TROU FILETÉ
14
N248
Manicotti zigrinati
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Bouchon :
Bouchon central en polyamide gris (RAL 7035).
Inserts :
Douille avec trou fileté passant en acier zingué (tolérance filetage 6H).
Remarques:
(*) Fixation collerette NFLAN latérale (option).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le trou d1 selon un dessin.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

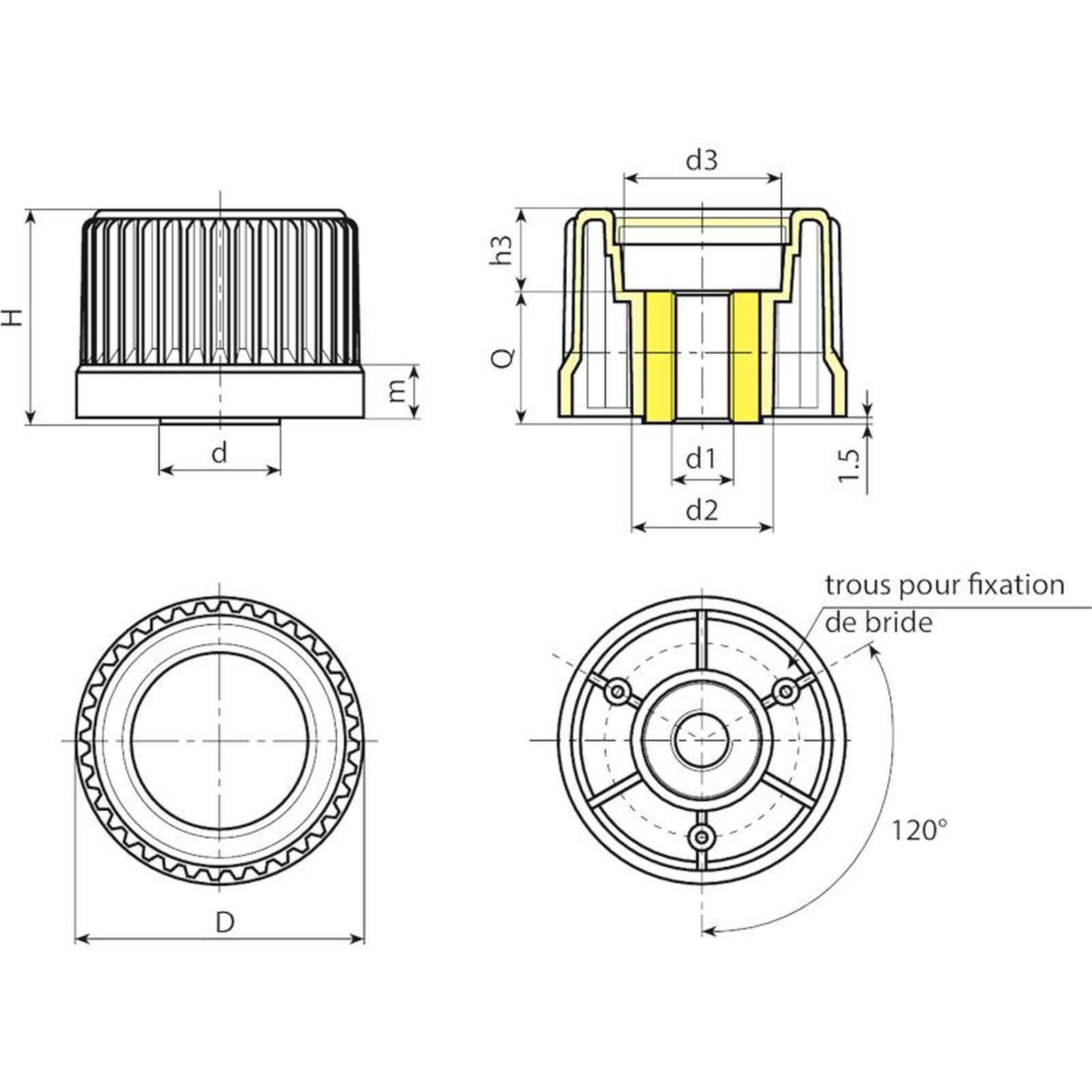

| Code | Art. | D | H | m | d | d2 | d3 | h3 | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N24830.0001 | N24830.TM0801 (*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | M8 | 26 | 79 |
| N24843.0002 | N24843.TM1001 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | M10 | 24 | 85 |
| N24854.0002 | N24854.TM1201 | 54 | 43,5 | 12 | 26 | 32 | 31 | 13,5 | M12 | 30 | 155 |
| N24865.0001 | N24865.TM1201 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | M12 | 30 | 180 |
| N24878.0001 | N24878.TM1401 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | M14 | 32 | 270 |
Trous filetés déjà préparés : N248-30 : M08-M10-M12
Trous filetés déjà préparés : N248-43 : M08-M10-M12
Trous filetés déjà préparés : N248-54 : M08-M10-M12
Trous filetés déjà préparés : N248-65 : M10-M12-M14
Trous filetés déjà préparés : N248-78 : M12-M14-M16
Attention : avec un minimum de 100 pièces, le diamètre d1 peut être produit avec les dimensions souhaitées.
