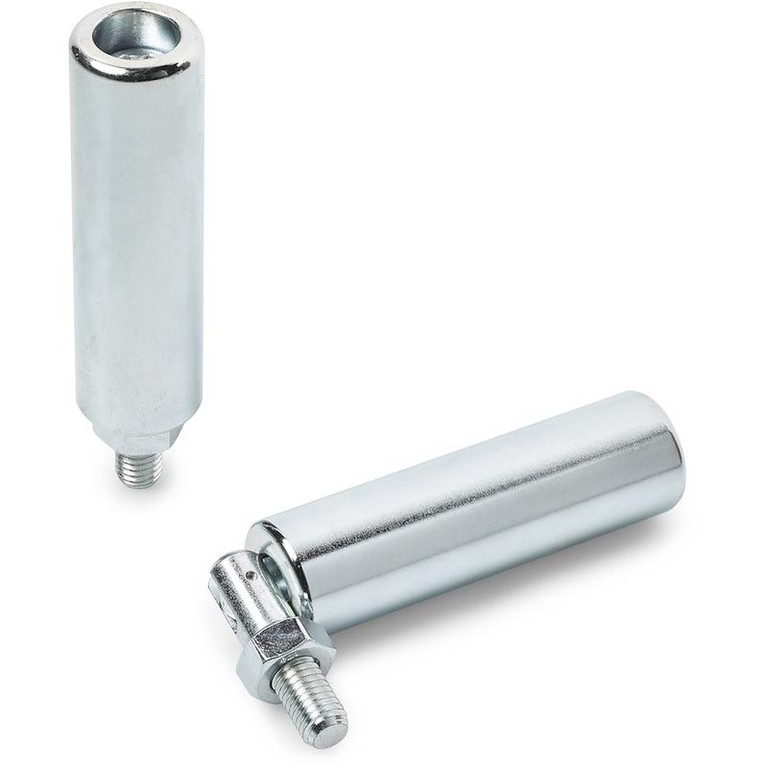

POIGNÉE CYLINDRIQUE TOURNANTE ET RABATTABLE EN ACIER INTÉGRAL
13
M336
Manici pieghevoli
Matériaux :
M336 :
Acier de décolletage.

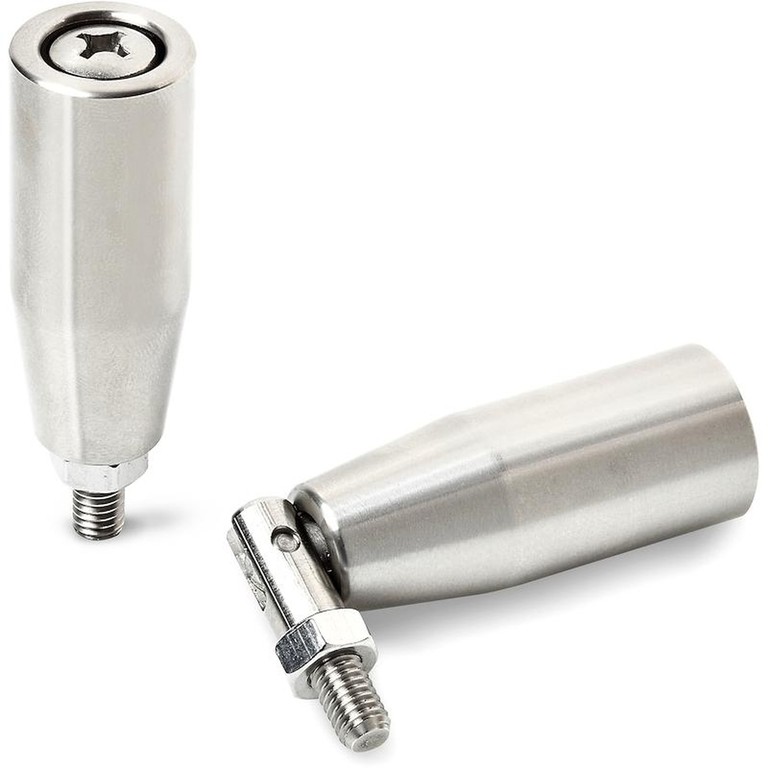

M336CIN :
Acier inox (Aisi 303).
Surface :
M336 :
Finement tournée, zinguée bleue standard.
M336CIN :
Finement tournée, naturelle, non traitée.
Inserts :
M336 :
1) Tige tournante et rabattable filetée en acier zingué à tête cruciforme.
(2) Écrou fileté en acier zingué DIN 934.
(3) Ressort en acier galvanisé.
M336CIN :
(1) Tige tournante et rabattable filetée en acier inox (Aisi 303) à tête cruciforme.
(2) Écrou fileté en acier inox (Aisi 304) DIN 934.
(3) Ressort en acier inox (Aisi 302).
Demandes spéciales :
Aucune.
Version M336 : version en acier zingué.

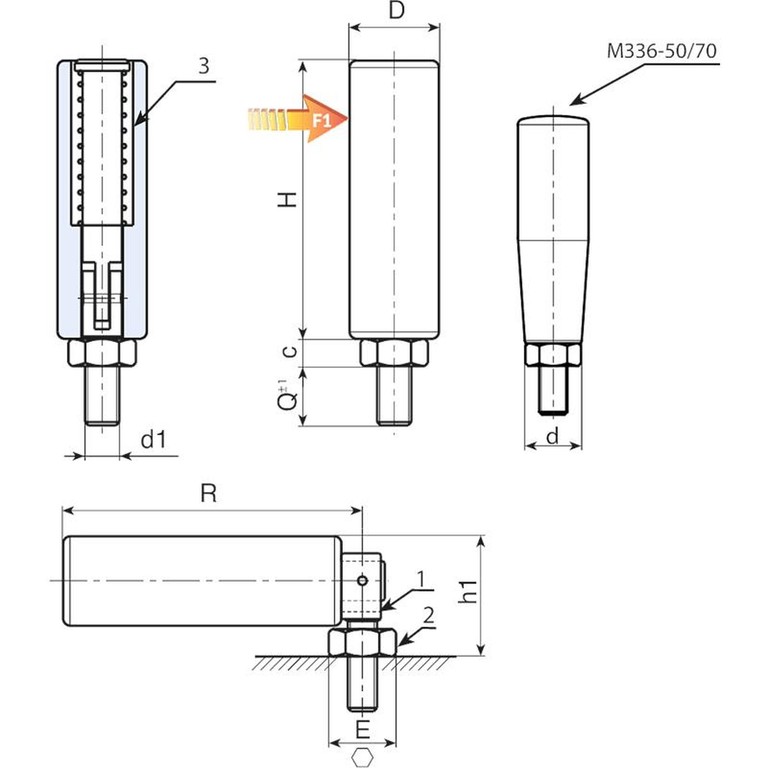

| Code | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Poids (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M33650.0002 | M33650.VZM06X09 | 49 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 91 | 270 |
| M33670.0002 | M33670.VZM08X10 | 69 | 23 | 20 | 13 | 73 | 6,5 | 28 | M8 | 10 | 177 | 840 |
| M33682.0002 | M33682.VZM10X15 | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 312 | 1700 |
| M33690.0002 | M33690.VZM10X15 | 89 | 26 | - | 17 | 95 | 8 | 35 | M10 | 15 | 333 | 2700 |
Version M336CIN : version en acier inox.
| Code | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Poids (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M33650.0001 | M33650.INM06X09CIN | 49 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 91 | 270 |
| M33670.0001 | M33670.INM08X10CIN | 69 | 23 | 20 | 13 | 73 | 6,5 | 28 | M8 | 10 | 177 | 840 |
| M33682.0001 | M33682.INM10X15CIN | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 312 | 1700 |
| M33690.0001 | M33690.INM10X15CIN | 89 | 26 | - | 17 | 95 | 8 | 35 | M10 | 15 | 333 | 2700 |
