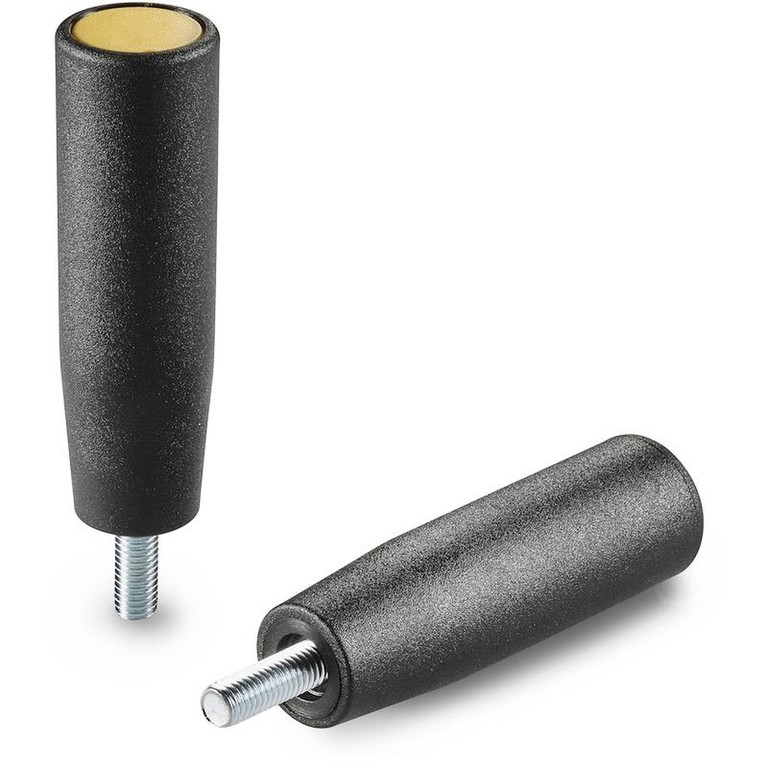

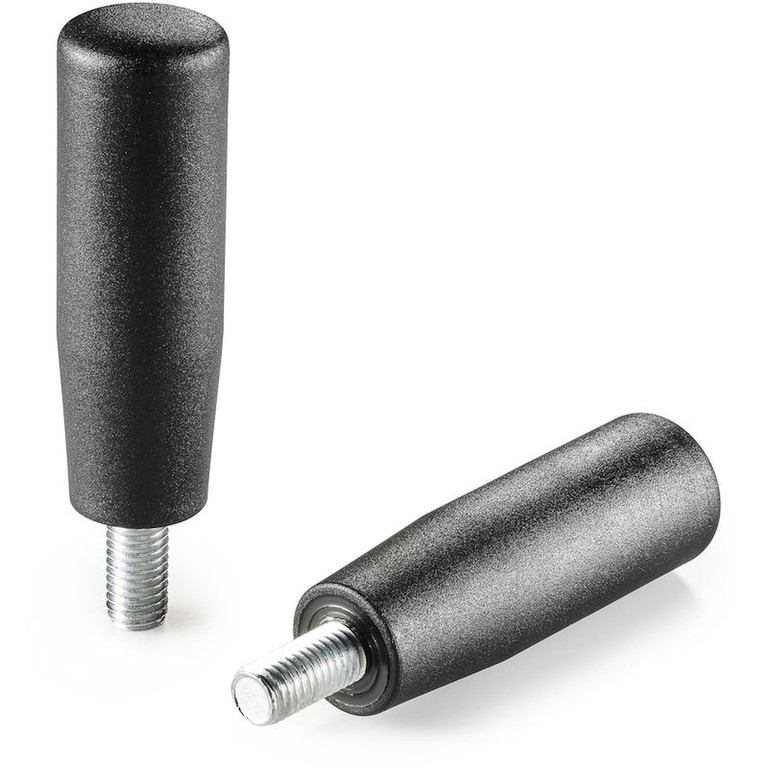

POIGNÉE CYLINDRIQUE « EUROMODEL » AVEC TIGE FILETÉE

13

M240


Manici con foro/perno filettato

Matériaux :

Polyamide renforcé.

Résistant aux huiles et aux graisses.

Surface :

Satinée.

Couleur :

Noir (RAL 9011).

Bouchon central :

Polyamide gris (RAL 7035 code 13).

Couleurs alternatives pour le bouchon :

Orange (RAL 2004 code 02).

Bleu (RAL 5015 code 07).

Jaune (RAL 1021 code 10).

Rouge (RAL 3000 code 16).

Vert (RAL 6024 code 17).

Noir (RAL 9011 code 01).

Inserts :

Goujon fileté en acier zinguée (tolérance filetage 6g).

Demandes spéciales :

Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec longueurs sur demande.

Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.

Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

Longueurs de tige définies lors du moulage :

Pour tous les filets :

10-15-20-25-30-35-40-45-50-55-60-65-70-75-80

Fiche technique

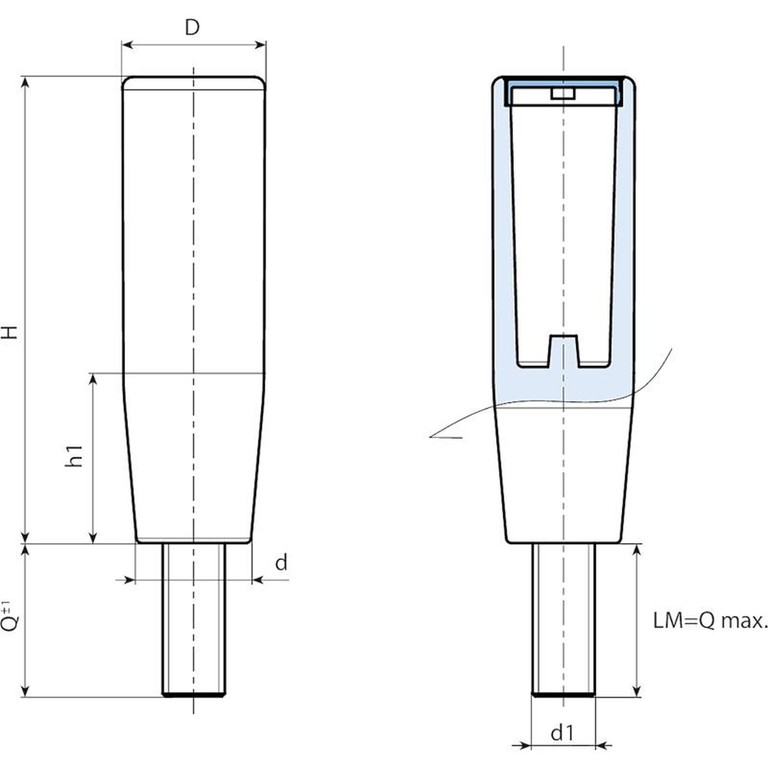

Code art. H D d h1 LM d1 6g Q Poids (g)
M24090.0003 M24090.TM08X100113 90 27,5 22,5 35 80 M8 10 65
M24090.0007 M24090.TM08X150113 90 27,5 22,5 35 80 M8 15 66,5
M24090.0011 M24090.TM10X100113 90 27,5 22,5 35 80 M10 10 70
M24090.0015 M24090.TM10X200113 90 27,5 22,5 35 80 M10 20 75
M24090.0019 M24090.TM12X200113 90 27,5 22,5 35 80 M12 20 83
Longueurs pivot sur demande avec un minimum de 100 pièces.
LM = Longueur maximale moulable.
art. H D d h1 LM d1 6g Q Poids (g)
M24090.TM08X..0113 90 27,5 22,5 35 80 M8 10-15 65-66,5
M24090.TM10X..0113 90 27,5 22,5 35 80 M10 10-20 70-75
M24090.TM12X200113 90 27,5 22,5 35 80 M12 20 83
