Matériaux :
Polyamide renforcé. Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Insert :
Tige partiellement filetée en acier zingué (tolérance filetage 6g).
Fixation :
Par pression à chaud (non démontable).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec dimensions selon un dessin.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.
Sur demande et pour des quantités importantes, les couleurs disponibles sont celles indiquées dans le tableau.

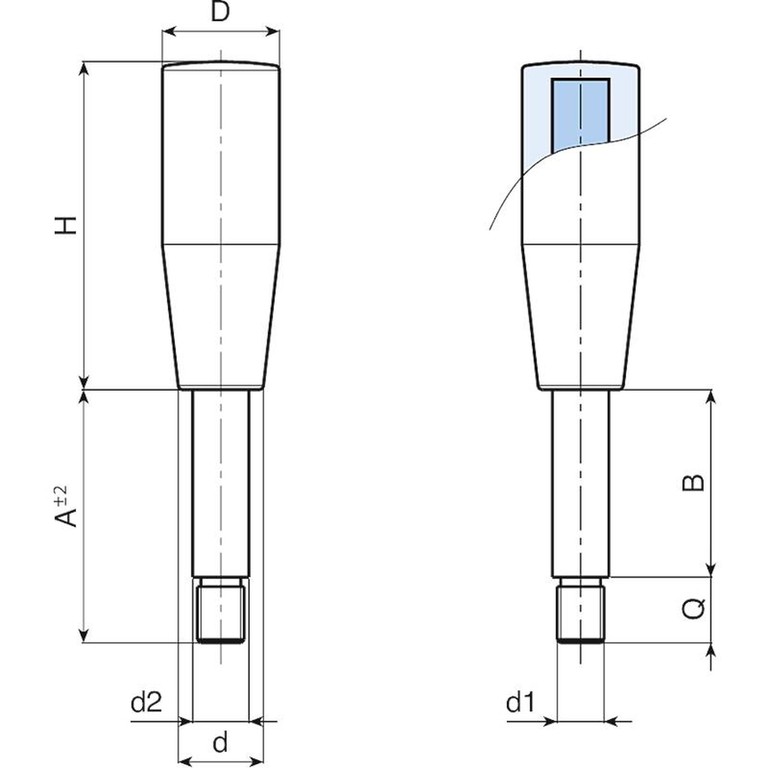

| Code | art. | H | D | d | B | d2 | A | d1 6g | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| M13750.0004 | M13750.TI10X2501 | 50,5 | 20 | 15 | 15 | 10 | 25 | M8 | 10 | 50 |
| M13750.0005 | M13750.TI10X3001 | 50,5 | 20 | 15 | 21 | 10 | 30 | M8 | 10 | 50 |
| M13750.0008 | M13750.TI10X4001 | 50,5 | 20 | 15 | 30 | 10 | 40 | M8 | 10 | 55 |
| M13750.0012 | M13750.TI10X5501Z1 | 50,5 | 20 | 15 | 45 | 10 | 55 | M8 | 10 | 66 |
| M13750.0018 | M13750.TI10X8001 | 50,5 | 20 | 15 | 70 | 10 | 82 | M8 | 10 | 82 |
| M13760.0006 | M13760.TI12X5801 | 61 | 23,5 | 18 | 44 | 12 | 58 | M10 | 14 | 114 |
| M13760.0007 | M13760.TI12X6501 | 61 | 23,5 | 18 | 50 | 12 | 65 | M10 | 15 | 114 |
| M13760.0010 | M13760.TI12X9501 | 61 | 23,5 | 18 | 80 | 12 | 95 | M10 | 15 | 132 |
| M13770.0006 | M13770.TI14X6501 | 70 | 25,5 | 18,5 | 50 | 14 | 65 | M12 | 15 | 142 |
| M13770.0005 | M13770.TI14X10501 | 70 | 25,5 | 18,5 | 90 | 14 | 105 | M12 | 15 | 190 |
| M13780.0005 | M13780.TI14X6501 | 79,5 | 26 | 22 | 50 | 14 | 65 | M12 | 15 | 160 |
| M13780.0001 | M13780.TI14X10501 | 79,5 | 26 | 22 | 90 | 14 | 105 | M12 | 15 | 209 |
| M13790.0002 | M13790.TI16X6701 | 89,5 | 28 | 23,5 | 50 | 16 | 67 | M14 | 17 | 150 |
| M13790.0004 | M13790.TI16X9701 | 89,5 | 28 | 23,5 | 80 | 16 | 97 | M14 | 17 | 272 |
| M13790.0001 | M13790.TI16X11701 | 89,5 | 28 | 23,5 | 100 | 16 | 117 | M14 | 17 | 305 |
