POIGNÉE EN T AVEC DOUILLE FILETÉE
L270
Tiranti
Description
La poignée en T, équipée d’un insert avec trou fileté borgne, a été conçue pour offrir deux modes d’utilisation : le premier, le plus important compte tenu du design, est le mode push-pull. C’est-à-dire qu’elle est reliée à une tige et « tirée » ou « poussée ». Le second combine rotation et mouvement de traction/poussée. Ce produit est robuste et dépourvu de cavités, ce qui le rend adapté aux secteurs alimentaire et médical. Il est également disponible en plusieurs variantes, notamment avec un insert en acier inoxydable ou un filetage directement usiné dans le plastique, sans insert. Il est idéal pour les applications nécessitant l’absence totale de métal. Son utilisation est légèrement plus restreinte par rapport à d’autres poignées plus polyvalentes. Il est en effet principalement employé sur des machines-outils manuelles, des équipements pour l’automobile, des machines de travail du bois ainsi que divers équipements sportifs et de musculation. La poignée en T L270 est fabriquée avec des matériaux à base de polyamide renforcé. Elle est disponible également avec un insert à trou lisse ou avec un pivot fileté.
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir : (RAL 9011 code 01).

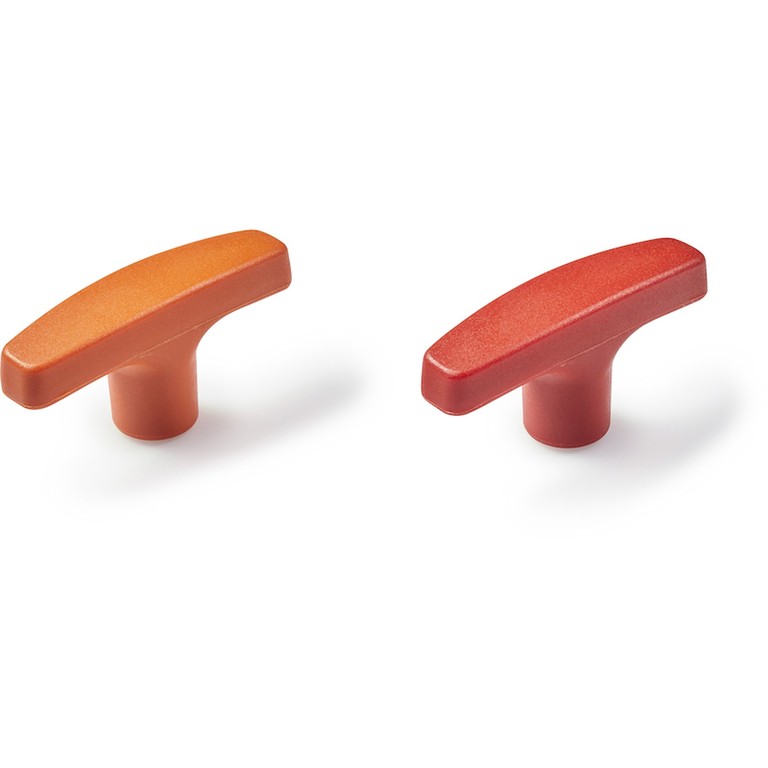

Orange : (RAL 2004 code 02).
Rouge : (RAL 3000 code 16).
Inserts :

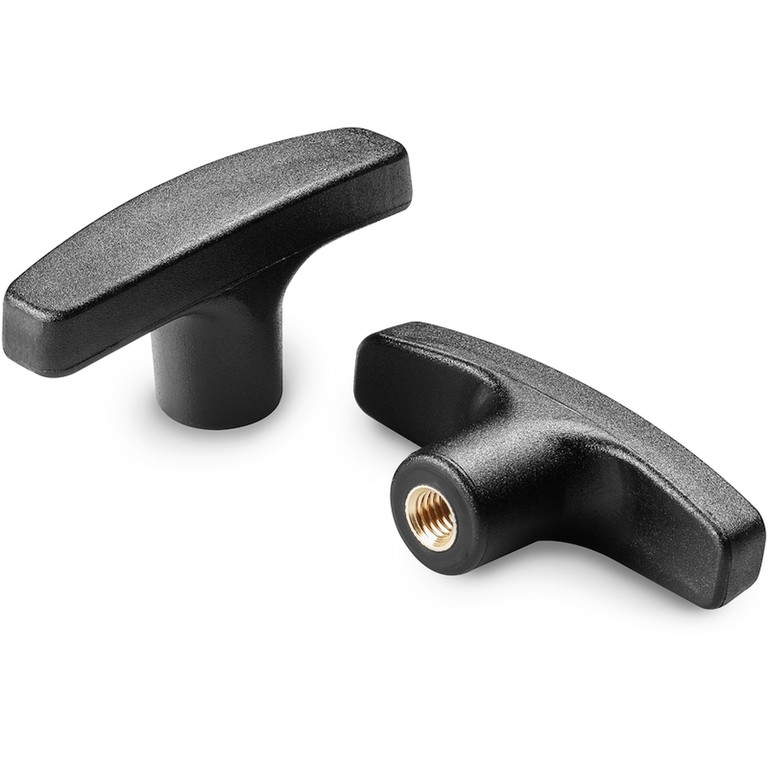

Douille avec trou fileté borgne en laiton (tolérance filetage 6H).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes, les couleurs disponibles sont celles indiquées dans le tableau.
Video:
Version L270 - 01 Poignée en T noire (RAL 9001 code 01)

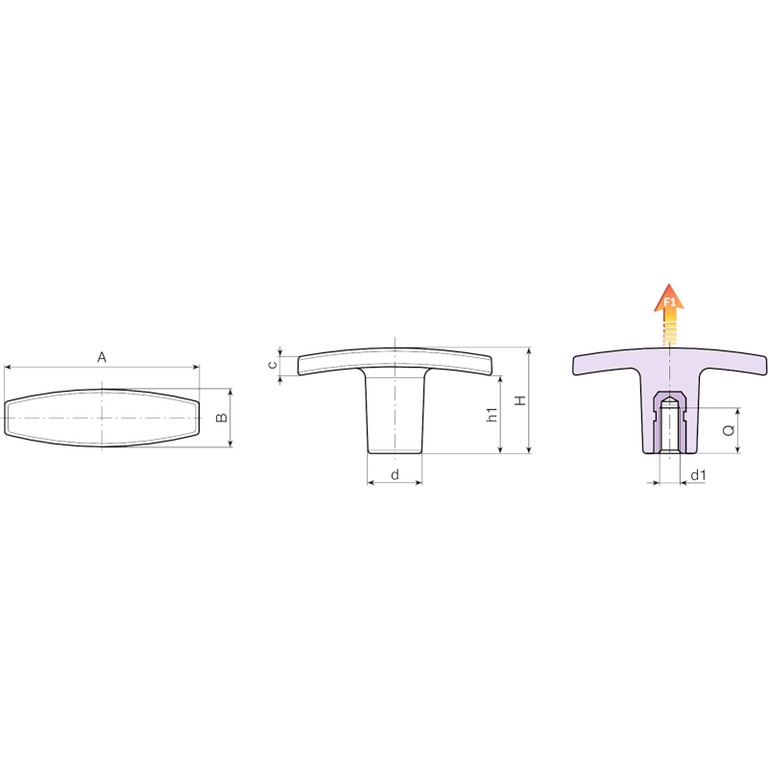

| Code | Art. | A | B | H | h1 | c | d | d1 6H | Q | Poids (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L27050.0002 | L27050.TM0501 | 50 | 15 | 24 | 17 | 5 | 14 | M5 | 12 | 13 | 4100 |
| L27050.0009 | L27050.TM0601 | 50 | 15 | 24 | 17 | 5 | 14 | M6 | 10 | 11 | 4100 |
| L27050.0015 | L27050.TM0801 | 50 | 15 | 24 | 17 | 5 | 14 | M8 | 14 | 12 | 4100 |
| L27060.0003 | L27060.TM0501 | 60 | 18 | 33 | 24 | 6 | 16.5 | M5 | 12 | 19 | 5800 |
| L27060.0006 | L27060.TM0601 | 60 | 18 | 33 | 24 | 6 | 16.5 | M6 | 10 | 16.5 | 5800 |
| L27060.0010 | L27060.TM0801 | 60 | 18 | 33 | 24 | 6 | 16.5 | M8 | 14 | 17.5 | 5800 |
| L27060.0014 | L27060.TM1001 | 60 | 18 | 33 | 24 | 6 | 16.5 | M10 | 21 | 21 | 5800 |
| L27072.0003 | L27072.TM0601 | 72 | 19 | 34 | 20 | 10 | 18 | M6 | 15 | 25 | 6500 |
| L27072.0006 | L27072.TM0801 | 72 | 19 | 34 | 20 | 10 | 18 | M8 | 20 | 28 | 6500 |
| L27072.0010 | L27072.TM1001 | 72 | 19 | 34 | 20 | 10 | 18 | M10 | 21 | 30 | 6500 |
| L27072.0017 | L27072.TM1201 | 72 | 19 | 34 | 20 | 10 | 18 | M12 | 17 | 30 | 6500 |
Version L270 - 02 Poignée en T orange (RAL 2004 code 02)
| Code | Art. | A | B | H | h1 | c | d | d1 6H | Q | Poids (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L27050.0012 | L27050.TM0602 | 50 | 15 | 24 | 17 | 5 | 14 | M6 | 10 | 11 | 4100 |
| L27060.0012 | L27060.TM0802 | 60 | 18 | 33 | 24 | 6 | 16.5 | M8 | 14 | 17.5 | 5800 |
| L27072.0013 | L27072.TM1002 | 72 | 19 | 34 | 20 | 10 | 18 | M10 | 21 | 30 | 6500 |
Version L270 - 16 Poignée en T rouge (RAL 3000 code 16)
| Code | Art. | A | B | H | h1 | c | d | d1 6H | Q | Poids (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L27050.0006 | L27050.TM0516 | 50 | 15 | 24 | 17 | 5 | 14 | M5 | 12 | 13 | 4100 |
| L27050.0014 | L27050.TM0616 | 50 | 15 | 24 | 17 | 5 | 14 | M6 | 10 | 11 | 4100 |
| L27060.0013 | L27060.TM0816 | 60 | 18 | 33 | 24 | 6 | 16.5 | M8 | 14 | 17.5 | 5800 |
| L27072.0015 | L27072.TM1016 | 72 | 19 | 34 | 20 | 10 | 18 | M10 | 21 | 30 | 6500 |
