ADAPTATEUR INDICATEUR POUR VOLANT À RAYONS
K870
Indicatori gravitazionali ed accessori
Matériaux :
Polyamide renforcé. Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Trous de fixation :

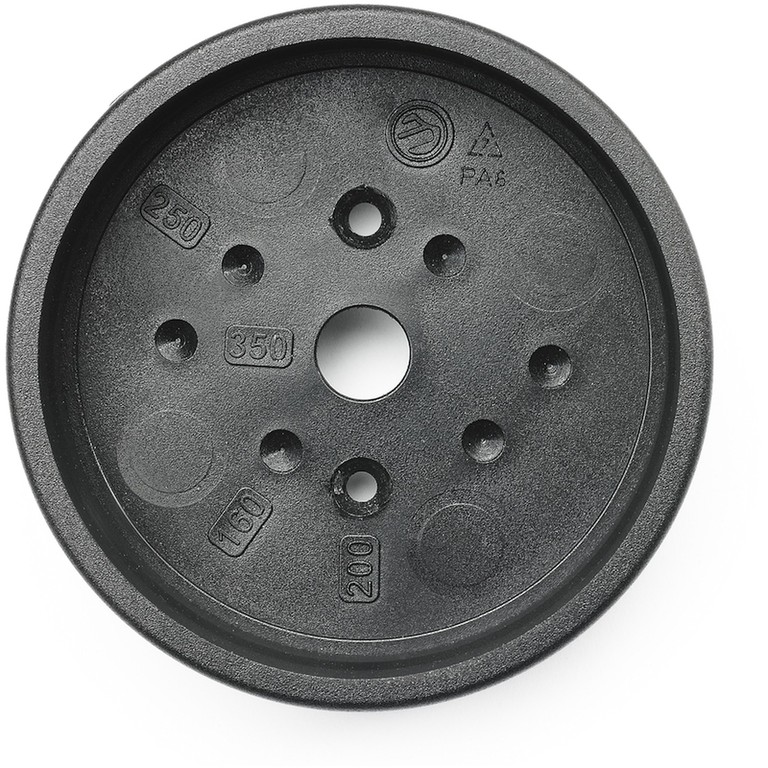

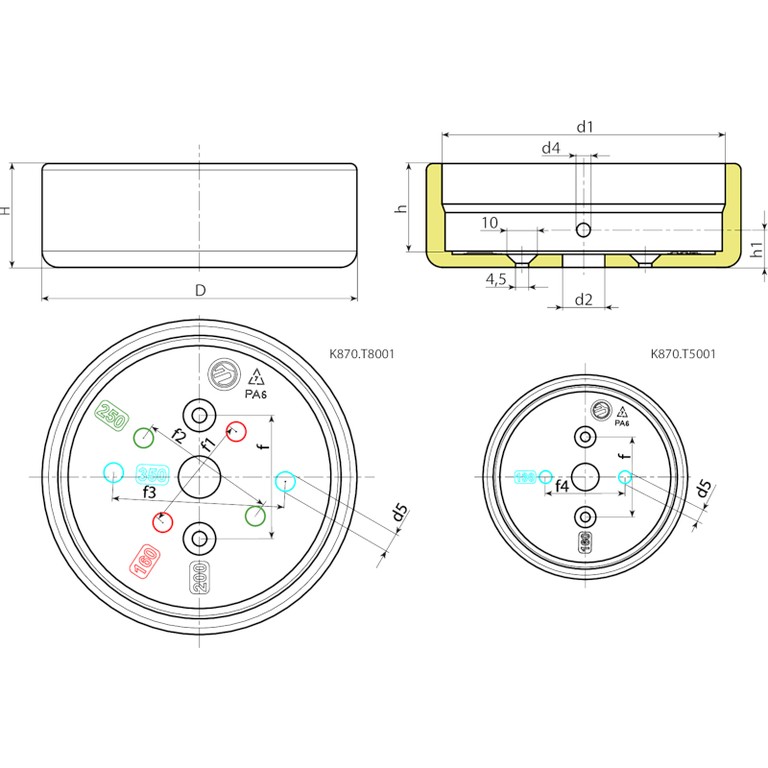

Un adaptateur peut être utilisé avec plusieurs volants à rayons. Pour la fixation, choisissez d'abord la paire de trous par rapport au diamètre du volant utilisé (pour faciliter l'utilisation, les diamètres sont gravés à côté de l'un des deux trous). Ensuite, il est nécessaire de réaliser les trous passants à l'aide d'un simple foret d.4,5. Attention : le trou doit alors être fraisé pour obtenir le logement de la vis à tête fraisée. Les deux vis autotaraudeuses (TPS 4x16) sont fournies avec l'adaptateur. À titre d'exemple, le dessin ci-contre montre les trous fraisés obtenus sur l'article K870.T8001 pour un volant à rayons Boteco d'un diamètre de 200 mm.
Fixation indicateur :

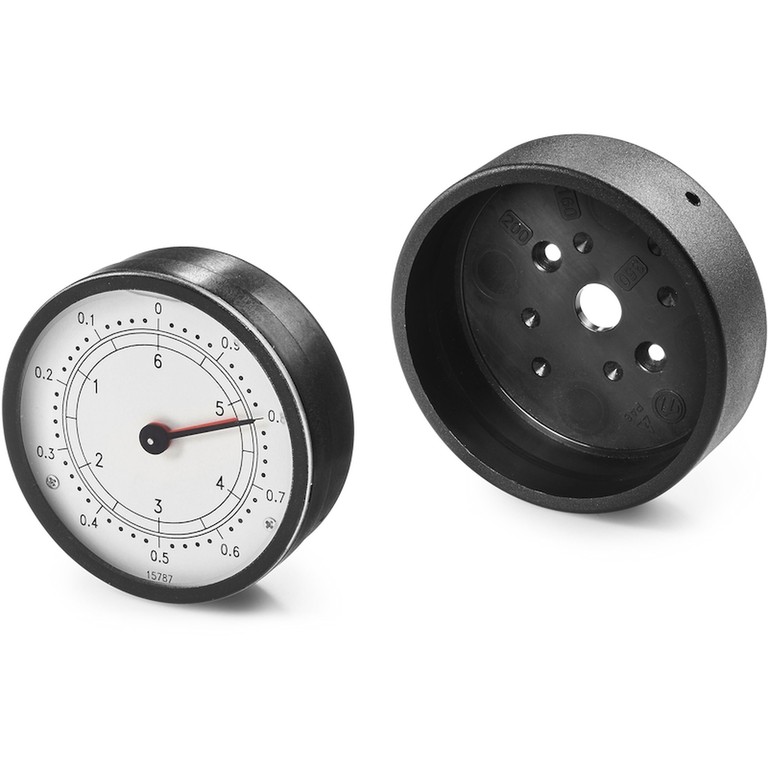

Fixez l'indicateur au moyen du goujon fileté M05 à insérer dans le trou d4 (goujon fourni avec l'adaptateur).
Compatibilité des adaptateurs :
Adaptateur K870.T5001 avec indicateur K65050 pour volants D. 130-160
Adaptateur K870.T8001 avec indicateur K65080 pour volants D. 160-200-250-350
L'adaptateur peut औêtre monté sur les articles suivants : D205-D206-D208.
Demandes spéciales :
Aucune.
Correspondances diamètres/indicateurs :







Code | art. | D | H | h | h1 | d1 | d2 | d3 | d4 | d5 | f | f1 | f2 | f3 | f4 | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K870.TS5001BASE1 | K870.TS5001BASE1 | 62 | 29.5 | 24 | 12 | 52,4 | 13 | 4.5 | M5 | 6 | 36 | - | - | - | 25 | 74 |
K870.TS8001BASE1 | K870.TS8001BASE1 | 97 | 32 | 27 | 11.5 | 87,4 | 13 | 4.5 | M5 | 6 | 36 | 38 | 42 | 53 | - | 95 |
