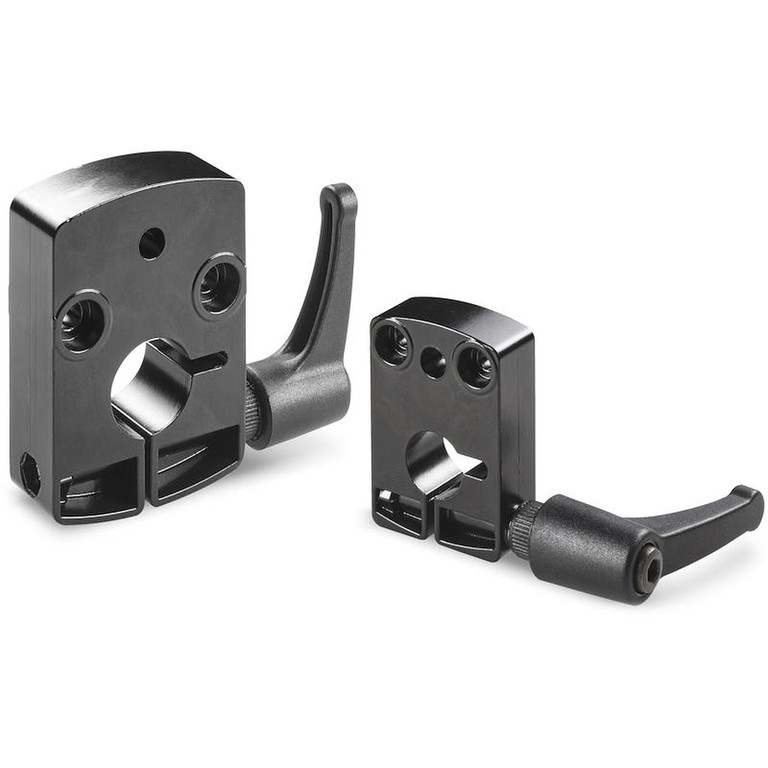

PLAQUE DE FIXATION POUR INDICATEUR NUMÉRIQUE DE TOURS
11
K590
Blocchetti numeratori ed accessori
Matériel :
Plaque :
Alliage de zinc moulé sous pression, (zamak).
Levier :
Polyamide renforcé aux fibres de verre. Voir données spécifiques sur art. A580.
Surface :
Plaque :
Lisse, peinte aux poudres époxy.
Levier :
Satinée.
Couleur :
Noir (RAL 9011).
Systèmes de fixation :
Vis à tête cylindrique hexagonale creuse (TCCE) M4 en acier zinguée.

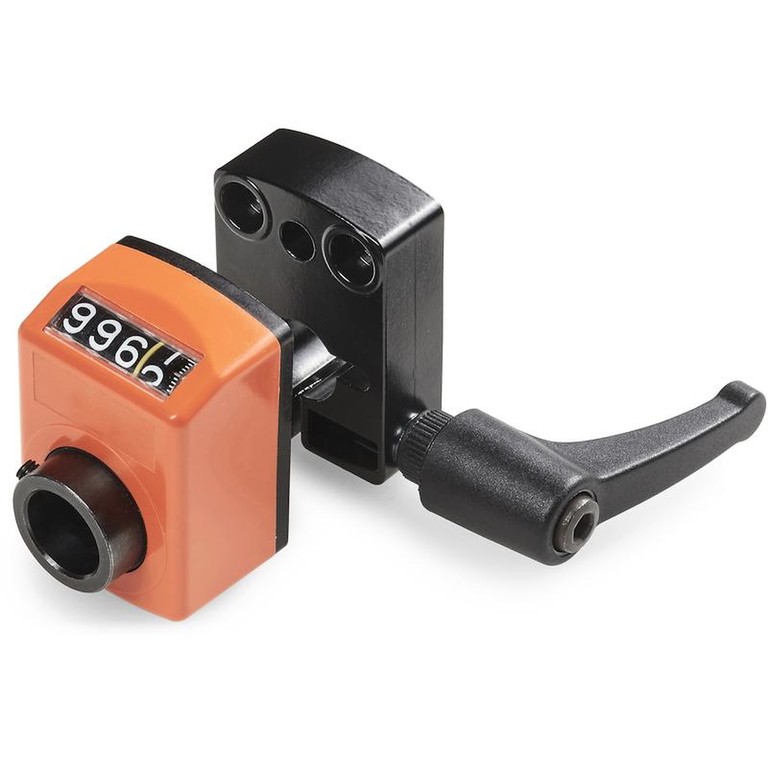

Compatibilité :
K590047 : Pour indicateur numérique K610047.
K590067 : Pour indicateur numérique K620067.

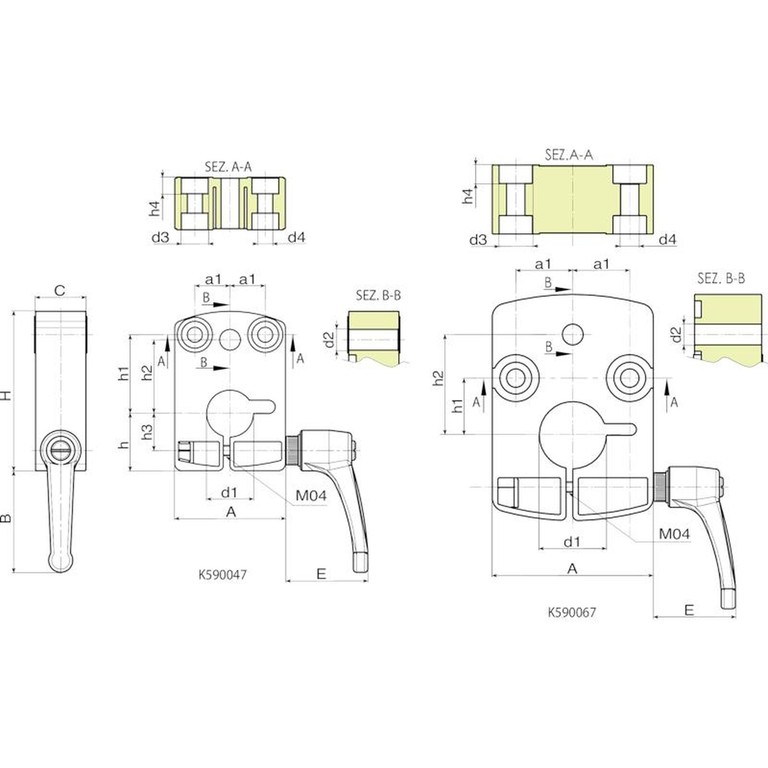

Code | art. | H | A | C | B | E | a1 | h | h1 | h2 | h3 | h4 | d2 | d3 | d4 | d1 | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K590047.0001 | K590047.TD14P1 | 47,5 | 33 | 15 | 38 | 33 | 10.5 | 17 | 23.5 | 22 | 11 | 4.9 | 6.2 | 8 | 4.5 | 14 | 105 |
K590067.0001 | K590067.TD20P1 | 67.4 | 48 | 20 | 34 | 33 | 17 | - | 17 | 30 | - | 5.5 | 6.2 | 10 | 5.5 | 20 | 165 |
