VERROU UNIVERSEL AVEC BOUTON
10
J130
Serrature 1/4 giro M19

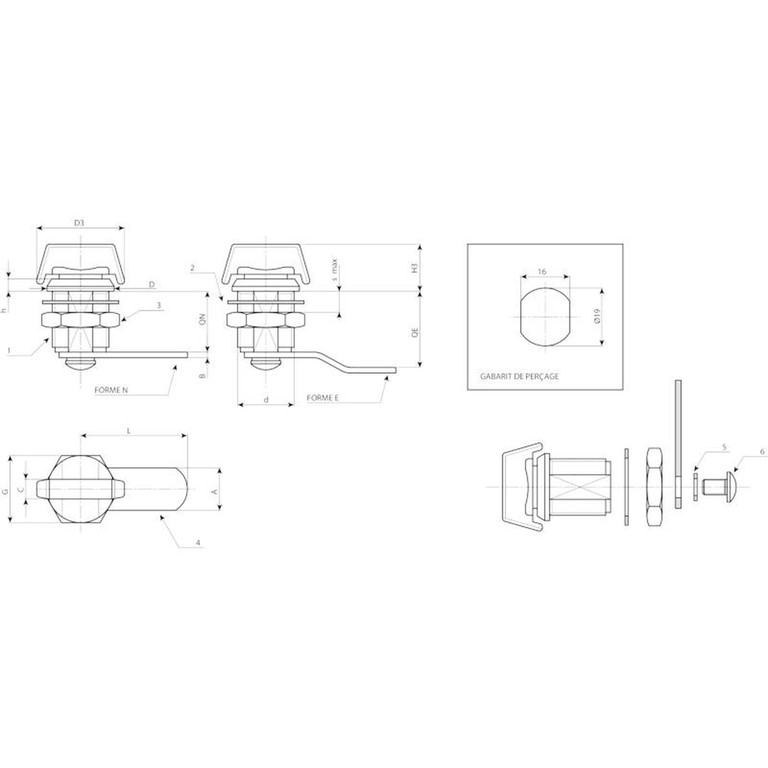

Matériaux :
(1) Corps de la serrure M19 (stator), rotor et bouton en zamak moulé sous pression.
(2) Rondelle élastique d. 24x1 avec trou 19,4 en acier.
(3) Écrou hexagonal de fixation M19x1 en acier zingué.
(4) Levier de fermeture en acier zingué. (Qn forme N droite - Qe forme E courbée vers l'extérieur).
(5) Rondelle élastique conique d. 12x1,5 en acier.
(6) Vis de fixation M5x8 avec vis à tête bombée à empreinte cruciforme en acier galvanisé.
Surface :
(1) Nickelée.
(2-5) Brunie.
(3-4-6) Zingage bleu standard.
Rotation :
90°.
Demandes spéciales :
Aucune.
| Code | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max.) | s1 | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
