VERROU UNIVERSEL 1/4 TOUR, FILET M22 AVEC POIGNÉE EN T ET SERRURE
10
J129
Serrature 1/4 giro M22

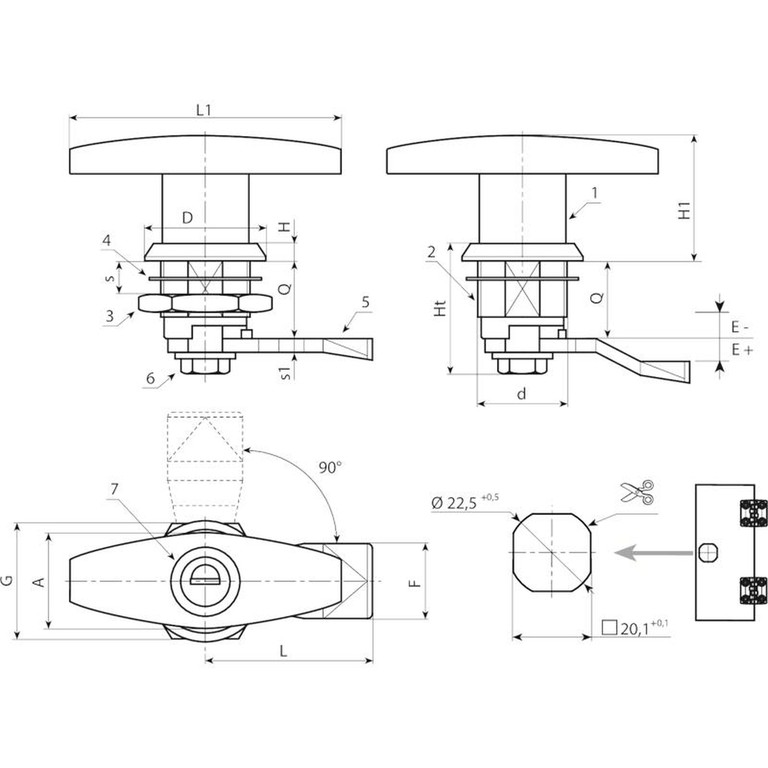

Matériaux :
(1) Poignée en T en alliage zamak (zinc, aluminium et cuivre).
(2) Corps de serrure M22x1,5 (stator) et rotor en zamak moulé sous pression.
(3) Écrou hexagonal de fixation M22x1,5 en zamak moulé sous pression.
(4) Joint en caoutchouc.
(5) Levier de fermeture en acier (E=0 forme droite, E=2,4,6,8,10 forme courbée vers l'extérieur).
(6) Vis de fixation M6x10 avec vis à empreinte cruciforme en acier.
(7) Cylindre de serrure en acier inox, avec clé à code unique.
Surface :
L129-01
(1) Satinée.
(2-3-4-5-6) Lisse.
L129-L
Lisse.
Couleur :
L128-01
(1) Peinture noire aux poudres époxy (RAL 9011).
(2-3-4-5-6) Zingage standard.
L128-L
(1) Chromage brillant.
(2-3-4-5-6) Zingage standard.
Clé :
Paire de clés à code unique avec corps en plastique.
Rotation : 90°
Demandes spéciales :

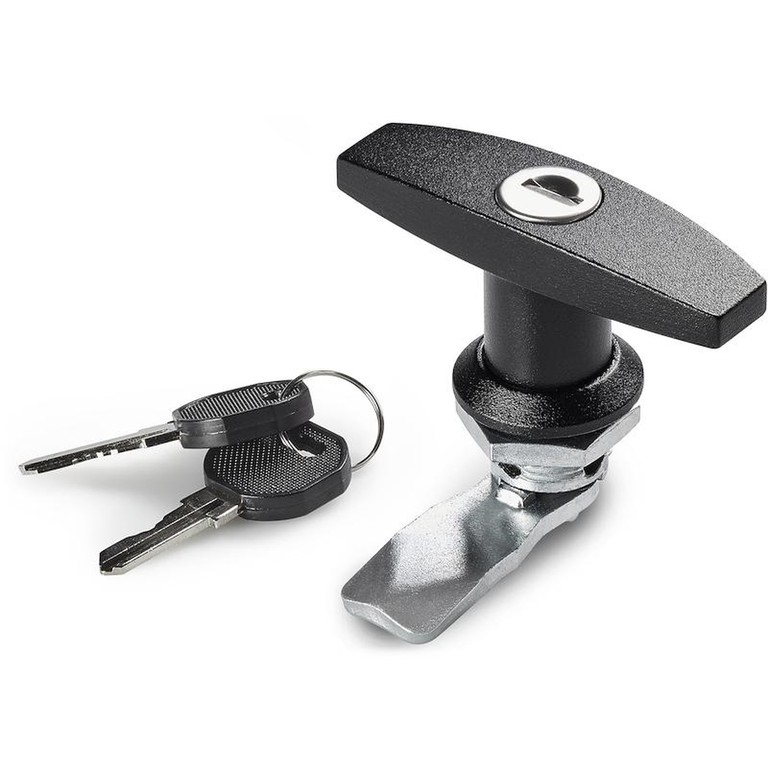

Version J129-01: peinte en noir.
Code | Art. | d | Q | L1 | L | E | F | D | A | G | H1 | Ht | H | H1 | s (max.) | s1 | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J12922.0004 | J12922.Z18E-4X4501 | M22 | 18 | 78 | 45 | -4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0005 | J12922.Z18E-2X4501 | M22 | 18 | 78 | 45 | -2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0001 | J12922.Z18E00X4501 | M22 | 18 | 78 | 45 | 0 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0006 | J12922.Z18E02X4501 | M22 | 18 | 78 | 45 | 2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0007 | J12922.Z18E04X4501 | M22 | 18 | 78 | 45 | 4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0008 | J12922.Z18E06X4501 | M22 | 18 | 78 | 46 | 6 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0003 | J12922.Z18E08X4501 | M22 | 18 | 78 | 45 | 8 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0009 | J12922.Z18E10X4501 | M22 | 18 | 78 | 45 | 10 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0010 | J12922.Z18E12X4501 | M22 | 18 | 78 | 45 | 12 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |

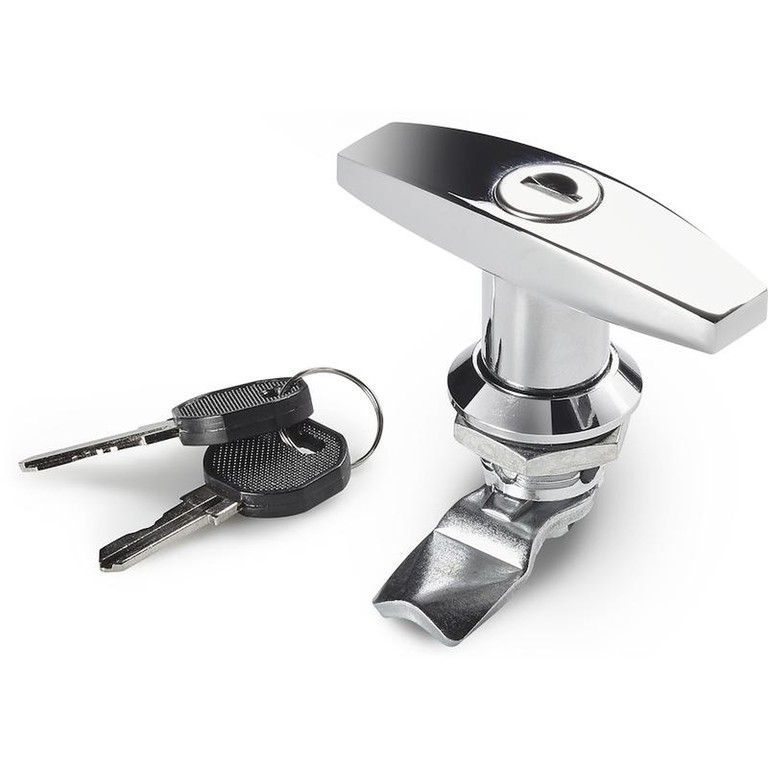

Version J129-L : chromée.
Code | Art. | d | Q | L1 | L | E | F | D | A | G | H1 | Ht | H | H1 | s (max.) | s1 | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J12922.0011 | J12922.Z18E-4X45L | M22 | 18 | 78 | 45 | -4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0012 | J12922.Z18E-2X45L | M22 | 18 | 78 | 45 | -2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0002 | J12922.Z18E00X45L | M22 | 18 | 78 | 45 | 0 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0013 | J12922.Z18E02X45L | M22 | 18 | 78 | 45 | 2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0014 | J12922.Z18E04X45L | M22 | 18 | 78 | 45 | 4 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0015 | J12922.Z18E06X45L | M22 | 18 | 78 | 46 | 6 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0016 | J12922.Z18E08X45L | M22 | 18 | 78 | 45 | 8 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0017 | J12922.Z18E10X45L | M22 | 18 | 78 | 45 | 10 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0018 | J12922.Z18E12X45L | M22 | 18 | 78 | 45 | 12 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
