POIGNÉE CONIQUE AVEC BRAS POUR LEVIER
09
I113
Impugnature a botticella
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Inserts :
Goujon partiellement fileté en acier zingué (tolérance filetage 6g).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis selon un dessin.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.
Sur demande et pour des quantités importantes les couleurs disponibles sont celles indiquées dans le tableau (ATTENTION : gamme réduite pour les mesures identifiées par (*)).

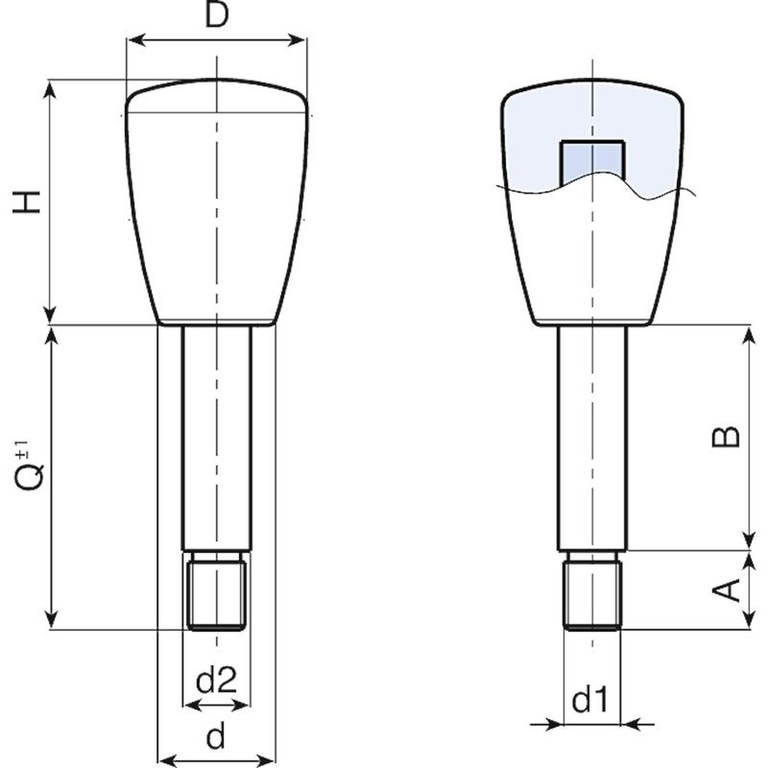

| Code | art. | D | H | d | A | B | d2 | d1 6g | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| I11325.0001 | I11325.TI10X4001 | 25 | 34 | 17 | 10 | 30 | 10 | M8 | 40 | 42 |
| I11325.0002 | I11325.TI10X5501 | 25 | 34 | 17 | 10 | 45 | 10 | M8 | 55 | 48 |
| I11325.0003 | I11325.TI10X8001 | 25 | 34 | 17 | 10 | 70 | 10 | M8 | 80 | 75 |
| I11332.0001 | I11332.TI12X5501 | 32 | 43 | 21 | 15 | 40 | 12 | M10 | 55 | 86 |
| I11332.0002 | I11332.TI12X6501 | 32 | 43 | 21 | 15 | 50 | 12 | M10 | 65 | 97 |
| I11332.0005 | I11332.TI14X6501 | 32 | 43 | 21 | 15 | 50 | 14 | M12 | 65 | 114 |
Longueurs pivot sur demande avec un minimum de 250 pièces.
LM = Longueur maximale moulable.
