DIN 653 - VOLANT MOLETÉ EN ACIER INTÉGRAL AVEC PIVOT FILETÉ SPHÉRIQUE
08
Y653
Vol. Zigrinati metallo
Matériaux :
Y653:
Acier de décolletage.
Y653 CIN:
Acier inox (Aisi 303).
Surface :
Lisse par tournage.
Couleur :
Y653:
Brunissage.
Y653 CIN:
Naturelle.
Pivot :
Pivot fileté à extrémité sphérique (tolérance filetage 6g).
Demandes spéciales :
Aucune.
Version Y653 : en acier bruni

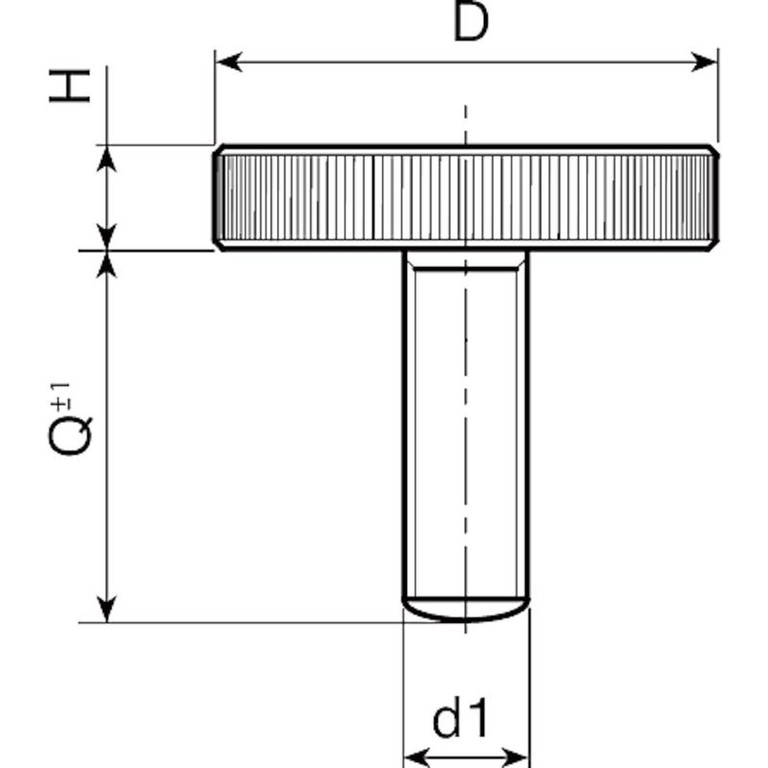

| Code | art. | D | H | d1 6g | Q | Poids (g) |
|---|---|---|---|---|---|---|
| Y653012.0004 | Y653012.VBM03X06 | 12 | 2,5 | M3 | 06 | 3 |
| Y653012.0005 | Y653012.VBM03X10 | 12 | 2,5 | M3 | 10 | 3 |
| Y653016.0003 | Y653016.VBM04X10 | 16 | 3,5 | M4 | 10 | 6 |
| Y653016.0004 | Y653016.VBM04X16 | 16 | 3,5 | M4 | 16 | 7 |
| Y653020.0004 | Y653020.VBM05X10 | 20 | 4 | M5 | 10 | 11 |
| Y653020.0005 | Y653020.VBM05X16 | 20 | 4 | M5 | 16 | 12 |
| Y653020.0006 | Y653020.VBM05X25 | 20 | 4 | M5 | 25 | 14 |
| Y653024.0007 | Y653024.VBM06X12 | 24 | 5 | M6 | 12 | 20 |
| Y653024.0008 | Y653024.VBM06X16 | 24 | 5 | M6 | 16 | 21 |
| Y653024.0009 | Y653024.VBM06X25 | 24 | 5 | M6 | 25 | 23 |
| Y653024.0010 | Y653024.VBM06X30 | 24 | 5 | M6 | 30 | 24 |
| Y653024.0011 | Y653024.VBM06X35 | 24 | 5 | M6 | 35 | 25 |
| Y653030.0006 | Y653030.VBM08X16 | 30 | 6 | M8 | 16 | 37 |
| Y653030.0007 | Y653030.VBM08X20 | 30 | 6 | M8 | 20 | 39 |
| Y653030.0008 | Y653030.VBM08X25 | 30 | 6 | M8 | 25 | 40 |
| Y653030.0009 | Y653030.VBM08X35 | 30 | 6 | M8 | 35 | 43 |
| Y653030.0010 | Y653030.VBM08X40 | 30 | 6 | M8 | 40 | 48 |
| Y653036.0004 | Y653036.VBM10X20 | 36 | 8 | M10 | 20 | 72 |
| Y653036.0005 | Y653036.VBM10X30 | 36 | 8 | M10 | 30 | 76 |
| Y653036.0006 | Y653036.VBM10X40 | 36 | 8 | M10 | 40 | 80 |
Version Y653CIN - en acier inox (Aisi 303)
| Code | art. | D | H | d1 6g | Q | Poids (g) |
|---|---|---|---|---|---|---|
| Y653012.0001 | Y653012.INM03X06CIN | 12 | 2,5 | M3 | 06 | 3 |
| Y653012.0002 | Y653012.INM03X10CIN | 12 | 2,5 | M3 | 10 | 3 |
| Y653016.0001 | Y653016.INM04X10CIN | 16 | 3,5 | M4 | 10 | 6 |
| Y653016.0002 | Y653016.INM04X16CIN | 16 | 3,5 | M4 | 16 | 7 |
| Y653020.0001 | Y653020.INM05X10CIN | 20 | 4 | M5 | 10 | 11 |
| Y653020.0002 | Y653020.INM05X16CIN | 20 | 4 | M5 | 16 | 12 |
| Y653020.0003 | Y653020.INM05X25CIN | 20 | 4 | M5 | 25 | 14 |
| Y653024.0001 | Y653024.INM06X12CIN | 24 | 5 | M6 | 12 | 20 |
| Y653024.0002 | Y653024.INM06X16CIN | 24 | 5 | M6 | 16 | 21 |
| Y653024.0003 | Y653024.INM06X25CIN | 24 | 5 | M6 | 25 | 23 |
| Y653024.0004 | Y653024.INM06X30CIN | 24 | 5 | M6 | 30 | 24 |
| Y653024.0005 | Y653024.INM06X35CIN | 24 | 5 | M6 | 35 | 25 |
| Y653030.0001 | Y653030.INM08X16CIN | 30 | 6 | M8 | 16 | 37 |
| Y653030.0002 | Y653030.INM08X20CIN | 30 | 6 | M8 | 20 | 39 |
| Y653030.0003 | Y653030.INM08X25CIN | 30 | 6 | M8 | 25 | 40 |
| Y653030.0004 | Y653030.INM08X35CIN | 30 | 6 | M8 | 35 | 43 |
| Y653030.0005 | Y653030.INM08X40CIN | 30 | 6 | M8 | 40 | 48 |
| Y653036.0001 | Y653036.INM10X20CIN | 36 | 8 | M10 | 20 | 72 |
| Y653036.0002 | Y653036.INM10X30CIN | 36 | 8 | M10 | 30 | 76 |
| Y653036.0003 | Y653036.INM10X40CIN | 36 | 8 | M10 | 40 | 80 |
