Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Inserts :
Douille avec trou fileté borgne en laiton (tolérance filetage 6H).
(*) Douille avec trou fileté borgne en acier zingué (tolérance filetage 6H).
Moyeu :
Moyeu massif
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

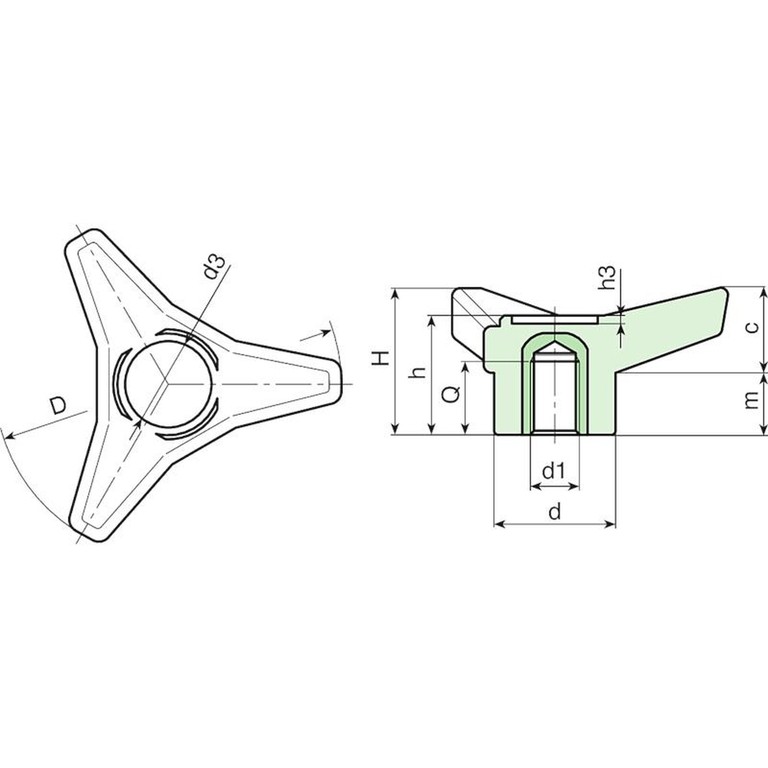

| Code | art. | D | H | h | d | c | m | d3 | h3 | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F661045.0002 | F661045.TM0601 | 45 | 21 | 18 | 16 | 11 | 10 | 11 | 1 | M6 | 9 | 10 |
| F661045.0003 | F661045.TM0801 | 45 | 21 | 18 | 16 | 11 | 10 | 11 | 1 | M8 | 11 | 14 |
| F661045.0004 | F661045.TM1001 | 45 | 21 | 18 | 16 | 11 | 10 | 11 | 1 | M10 | 10 | 15 |
| F661065.0001 | F661065.TM0801 | 65 | 28 | 23.5 | 22 | 16.5 | 11.5 | 15.5 | 1.5 | M8 | 11 | 28 |
| F661065.0004 | F661065.TM1001 | 65 | 28 | 23.5 | 22 | 16.5 | 11.5 | 15.5 | 1.5 | M10 | 11 | 29 |
| F661065.0006 | F661065.TM1201 | 65 | 28 | 23.5 | 22 | 16.5 | 11.5 | 15.5 | 1.5 | M12 | 13 | 31 |
| F661085.0002 | F661085.TM0801 | 85 | 37 | 30.5 | 30 | 21 | 16 | 21 | 2 | M8 | 15 | 53 |
| F661085.0003 | F661085.TM1001 | 85 | 37 | 30.5 | 30 | 21 | 16 | 21 | 2 | M10 | 14 | 55 |
| F661085.0004 | F661085.TM1201 | 85 | 37 | 30.5 | 30 | 21 | 16 | 21 | 2 | M12 | 19 | 60 |
| F661105.0001 | F661105.TM0801 | 105 | 45 | 37 | 35 | 26 | 19 | 25 | 2 | M8 | 15 | 89 |
| F661105.0002 | F661105.TM1001 | 105 | 45 | 37 | 35 | 26 | 19 | 25 | 2 | M10 | 17 | 90 |
| F661105.0004 | F661105.TM1201 | 105 | 45 | 37 | 35 | 26 | 19 | 25 | 2 | M12 | 17 | 97 |
| F661105.0005 | F661105.TM1401 | 105 | 45 | 37 | 35 | 26 | 19 | 25 | 2 | M14 | 19 | 98 |
| F661125.0001 | F661125.TM1201 | 126 | 54 | 44.5 | 42.5 | 31 | 23 | 28 | 1.5 | M12 | 18 | 160 |
| F661125.0002 | F661125.TM1401 | 126 | 54 | 44.5 | 42.5 | 31 | 23 | 28 | 1.5 | M14 | 18 | 165 |
| F661125.0003 | F661125.TM1601 | 126 | 54 | 44.5 | 42.5 | 31 | 23 | 28 | 1.5 | (*) M16 | 21 | 177 |
| F661125.0005 | F661125.TM1801 | 126 | 54 | 44.5 | 42.5 | 31 | 23 | 28 | 1.5 | (*) M18 | 21 | 182 |
