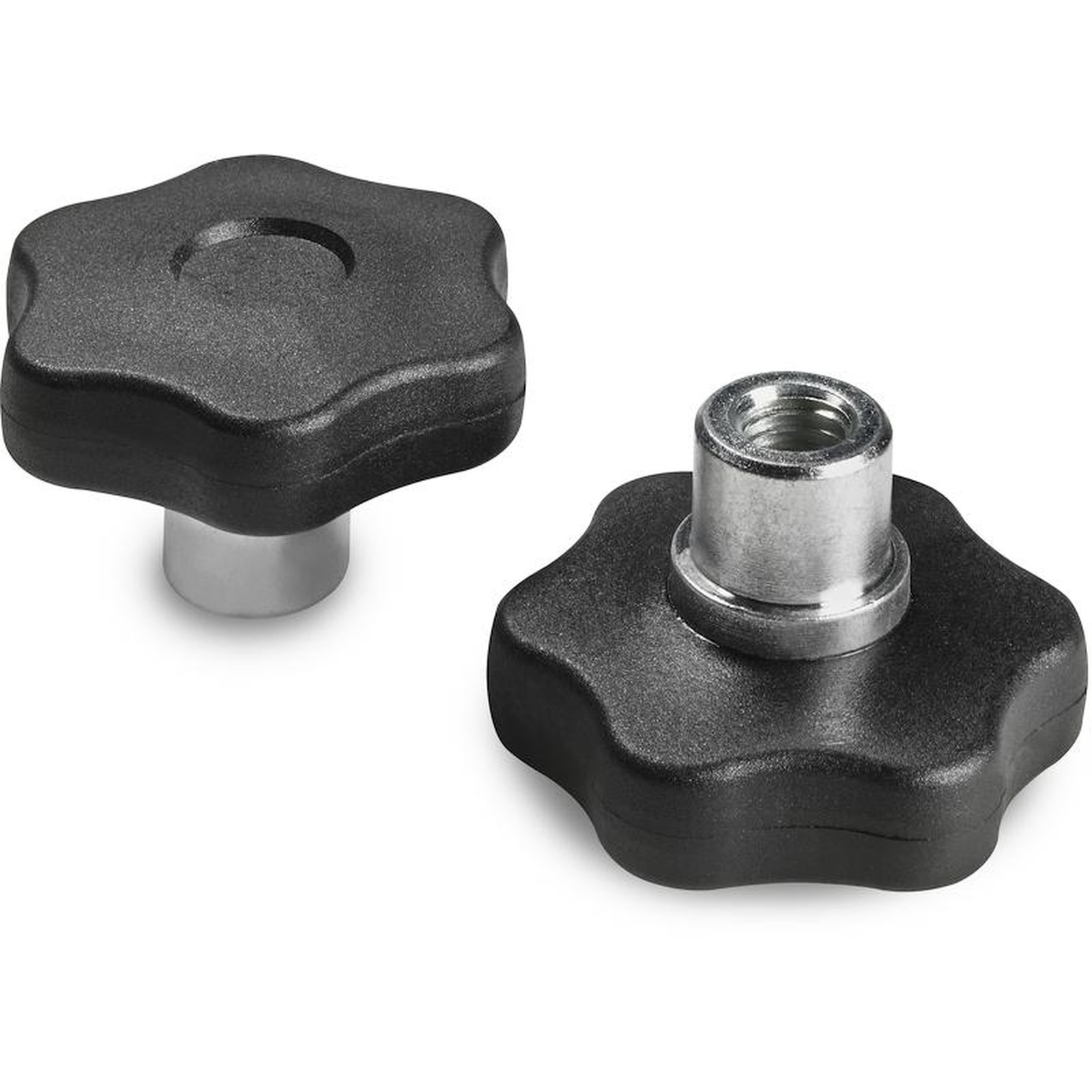

VOLANT 6 LOBES AVEC MOYEU EN ACIER ET TROU FILETÉ
06
F275
Volantini a 6 lobi
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Inserts :
F275 :
Douille avec trou fileté borgne en acier zingué (tolérance filetage 6H).
F275CIN :
Douille avec trou fileté borgne en acier inox (Aisi 303) (tolérance filetage 6H).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le trou d1 selon un dessin.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.
Version F275 : Moyeu en acier zingué.
| Code | Art. | D | d | d2 | H | m | c | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F27530.0001 | F27530.TM0601 | 30 | 13 | 15 | 22 | 11 | 11 | M6 | 12 | 25 |
| F27540.0001 | F27540.TM0801 | 40 | 15 | 17 | 24 | 12 | 12 | M8 | 14 | 39 |
| F27550.0002 | F27550.TM1001 | 50 | 18 | 20 | 29 | 15 | 14 | M10 | 16 | 66 |
| F27560.0001 | F27560.TM1201 | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 20 | 105 |
Version F275 CIN: Moyeu en acier inox Aisi 303.
| Code | Art. | D | d | d2 | H | m | c | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F27530.0002 | F27530.TM0601CIN | 30 | 13 | 15 | 22 | 11 | 11 | M6 | 12 | 25 |
| F27540.0002 | F27540.TM0801CIN | 40 | 15 | 17 | 24 | 12 | 12 | M8 | 14 | 39 |
| F27550.0003 | F27550.TM1001CIN | 50 | 18 | 20 | 29 | 15 | 14 | M10 | 16 | 66 |
| F27560.0002 | F27560.TM1201CIN | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 20 | 105 |
