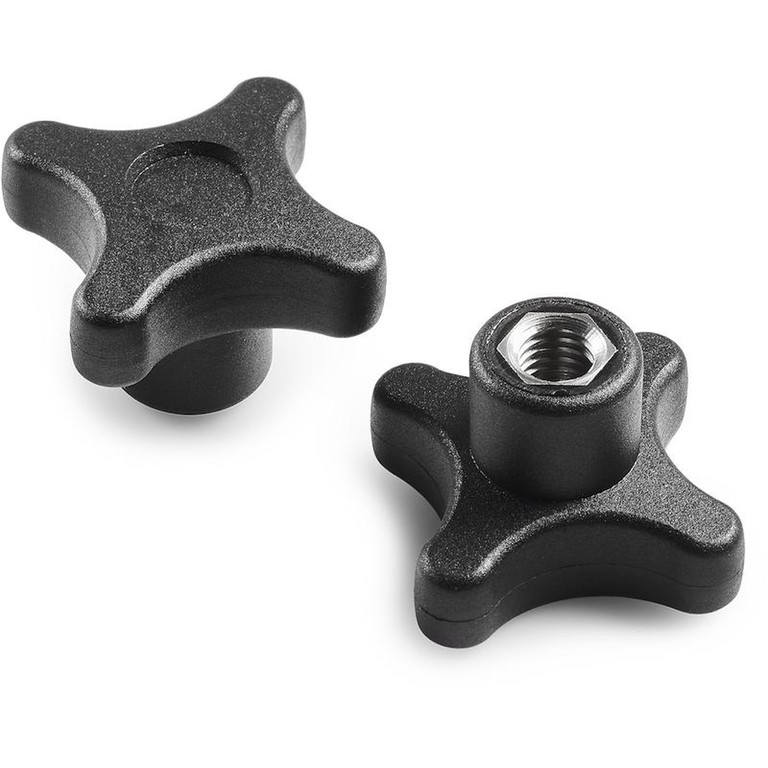

BOUTON CROISILLON MASSIF ET DOUILLE FILETÉE BORGNE
F186
Volantini a croce
Description
Il volantino a croce pieno con inserto con foro filettato cieco è stato progettato per sostituire tutti i vecchi volantini o pomelli in bakelite pieni tipo DIN 6335. Il prodotto si presenta tutto “solido” ovvero senza cavità dove la sporcizia possa accumularsi. E’ presente solo un piccolo recesso nella sommità della corona, ma molto amplio e poco basso e quindi facilmente pulibile. Il design a croce offre uno spazio tra i lobi molto grande, è risulta molto ben impugnabile da una mano, anche indossando robusti guanti da lavoro. Questo pomolo a croce è usato anche dove serve una grande forza di serraggio. Tale linea di prodotti ben si adatta ad essere utilizzata su tutte quelle attrezzature o macchine che devono essere pulite o sanificate molto spesso. Utilizzato prevalentemente su macchine per panifici, macchine alimentari in genere, attrezzature ospedaliere, carrozzine per disabili, attrezzature medicali in genere, sistemi per l’aiuto dei disabili (sollevatori, bagno, montascale, ecc.). Ovviamente può essere semplicemente scelto per via della sua robustezza. Il volantino a croce F186 è fatto con materiali a base di poliammide rinforzata ad alta resistenza. Disponibile in diverse versioni e modelli (volantino a croce con inserto passante, volantino a croce con mozzo in acciaio, pomolo a croce con catenella di ritegno, manopola con sistema di sgancio rapido, ecc.).
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Inserts :
Version F186 :
Douille avec trou fileté borgne en laiton (tolérance filetage 6H).
Version F186CIN :
Douille avec trou fileté borgne en acier inox (Aisi 303) (tolérance filetage 6H).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.
Video:
Version F186 : avec insert en laiton.

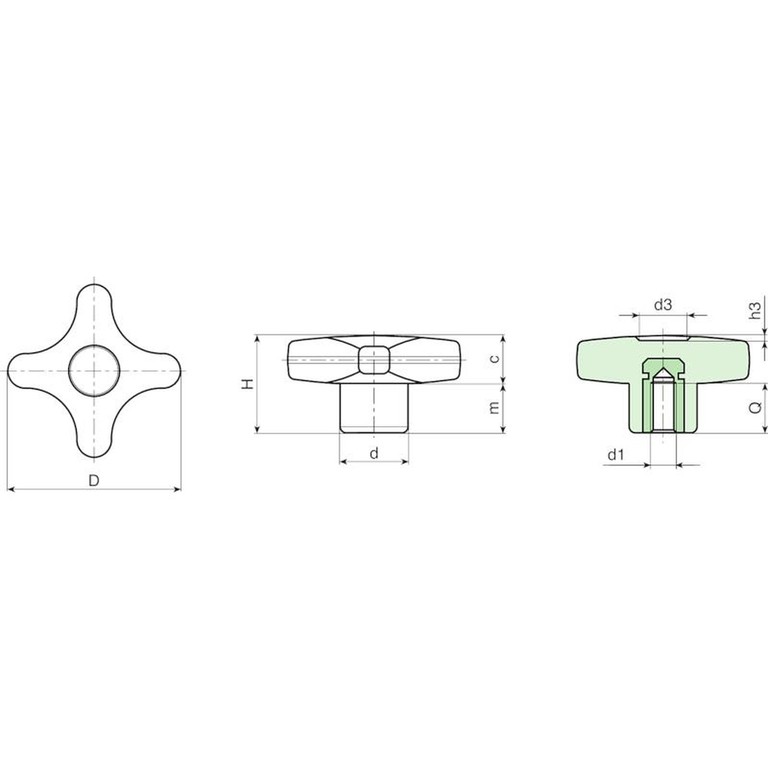

| Code | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F18632.0001 | F18632.TM0401 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M4 | 7 | 11 |
| F18632.0004 | F18632.TM0501 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M5 | 14 | 11.5 |
| F18632.0008 | F18632.TM0601 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M6 | 10 | 12 |
| F18632.0012 | F18632.TM0801 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M8 | 14 | 12.5 |
| F18632.0014 | F18632.TM1001 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M10 | 14 | 13 |
| F18640.0002 | F18640.TM0501 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M5 | 14 | 14 |
| F18640.0005 | F18640.TM0601 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M6 | 16 | 15 |
| F18640.0009 | F18640.TM0801 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M8 | 14 | 16 |
| F18640.0014 | F18640.TM1001 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M10 | 14 | 17 |
| F18650.0003 | F18650.TM0601 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M6 | 16 | 25 |
| F18650.0007 | F18650.TM0801 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M8 | 14 | 26 |
| F18650.0012 | F18650.TM1001 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M10 | 14 | 27 |
| F18650.0017 | F18650.TM1201 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M12 | 18 | 29 |
| F18660.0001 | F18660.TM0801 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M8 | 19 | 40 |
| F18660.0005 | F18660.TM1001 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M10 | 21 | 43 |
| F18660.0009 | F18660.TM1201 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M12 | 18 | 44 |
| F18660.0013 | F18660.TM1401 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M14 | 19 | 47 |
Version F186CIN : avec insert en acier inox (Aisi 303).
| Code | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F18632.0006 | F18632.TM0501CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M5 | 14 | 11.5 |
| F18632.0010 | F18632.TM0601CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M6 | 10 | 12 |
| F18632.0013 | F18632.TM0801CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M8 | 14 | 12.5 |
| F18640.0007 | F18640.TM0601CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M6 | 16 | 15 |
| F18640.0011 | F18640.TM0801CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M8 | 14 | 16 |
| F18640.0015 | F18640.TM1001CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M10 | 14 | 17 |
| F18650.0009 | F18650.TM0801CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M8 | 14 | 26 |
| F18650.0014 | F18650.TM1001CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M10 | 14 | 27 |
| F18650.0018 | F18650.TM1201CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M12 | 18 | 29 |
| F18660.0003 | F18660.TM0801CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M8 | 19 | 40 |
| F18660.0007 | F18660.TM1001CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M10 | 21 | 43 |
| F18660.0011 | F18660.TM1201CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M12 | 18 | 44 |
