BRIDE DE SERRAGE ET POSITIONNEMENT (ACCESSOIRE POUR ART. D601-D602-D603-D604)
04
DFLAN
Volantini per Armadi compattabili su rotaia
Matériaux :
Polystyrène résistant aux chocs.
Surface :
Lisse.
Couleur :
Noir (RAL 9011).
Trous :
Trous obtenus par moulage dans le plastique. Les trous identifiés par le diamètre d2 ne peuvent pas être modifiés. Les trous identifiés par d1, d3, d4 peuvent être modifiés en diamètre et en position.
Fixation :
Utiliser les 4 trous centraux d3. Vis non fournies.
Demandes spéciales :
Sur demande et pour des quantités importantes, la position et le diamètre des trous d1, d3, d4 peuvent être personnalisés.

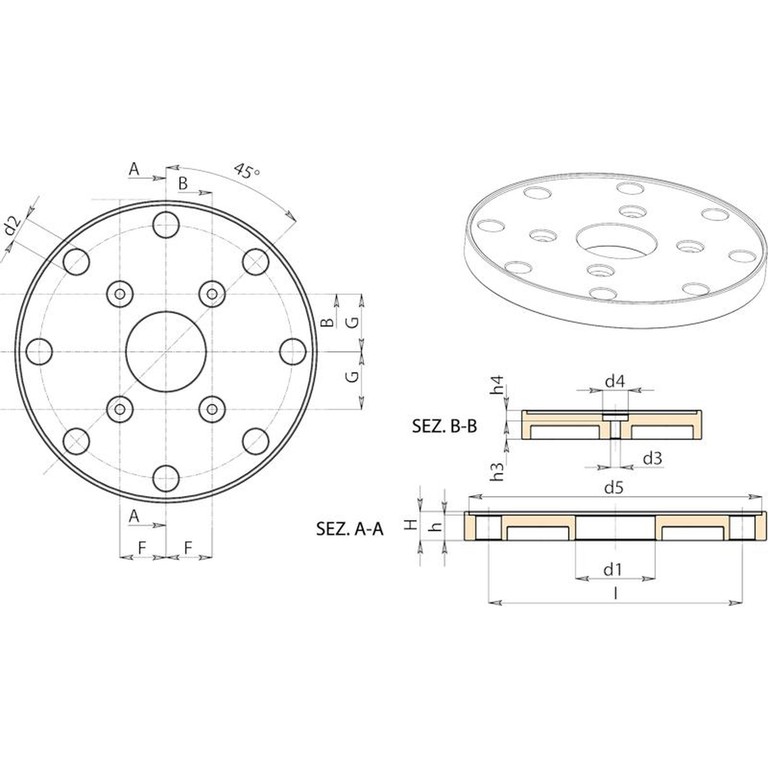

| Code | Art. | D | H | h | h3 | h4 | I | F | G | d2 | d3 | d4 | d5 | d1 | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DFLAN.0001 | DFLAN.T131X34,5X4,2 | 131 | 12.5 | 11 | 8 | 3 | 110 | 20 | 25 | 11 | 4.5 | 11 | 127 | 34.5 | 80 |
| Code | Art. | D | H | h | h3 | h4 | I | F | G | d2 | d3 | d4 | d5 | d1 | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DFLAN.0001 | DFLAN.T131X34,5X4,2 | 131 | 12.5 | 11 | 8 | 3 | 110 | 20 | 25 | 11 | 4.5 | 11 | 127 | 34.5 | 80 |
| - | DFLAN.T131X............... | 131 | 12.5 | 11 | A.R. | A.R. | 110 | A.R. | A.R. | 11 | A.R. | A.R. | 127 | A.R. | - |
