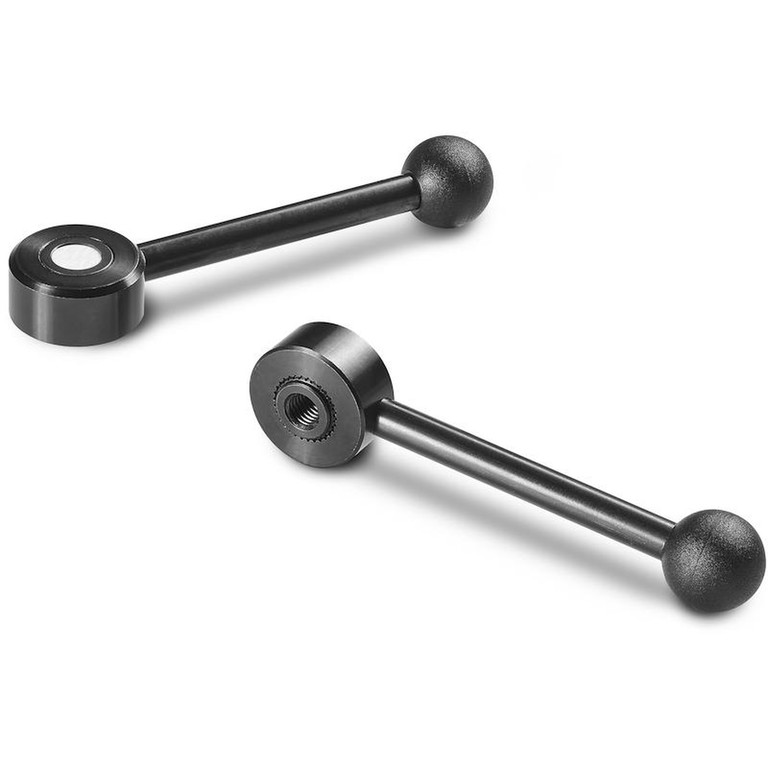

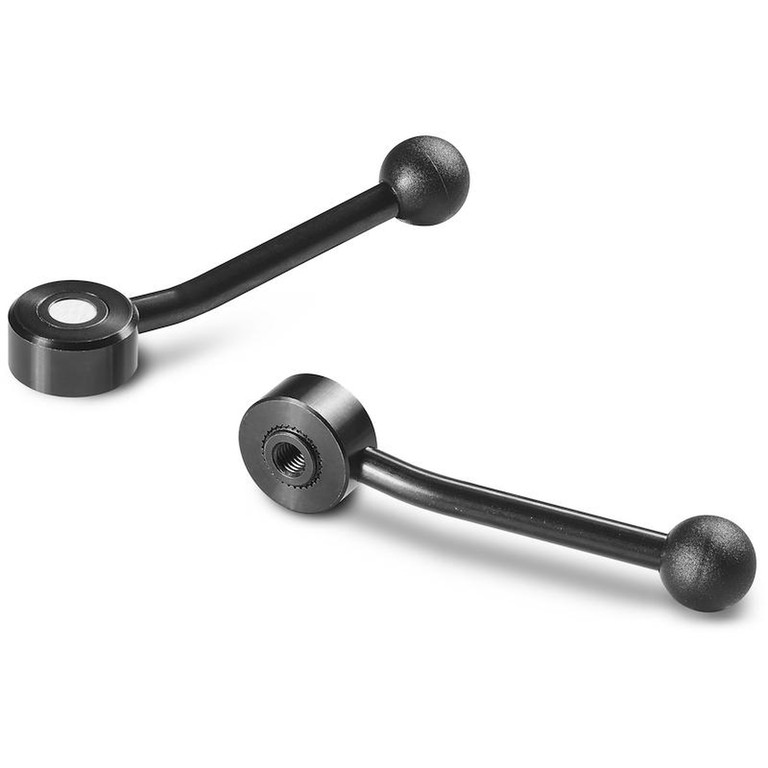

LEVIER À CLIQUET EN MÉTAL AVEC BRAS DROIT ET INSERT AVEC TROU FILETÉ
01
W515
Leve a scatto con vite
Matériaux :
(1-2-5) Corps levier, bras et insert à cliquet en acier, classe de résistance 5.8.
Surface :
(1-2-5) #tab# Usinée au tour à faible rugosité.
(6) #tab# Satinée.
Couleur :
(1-2-5) Brunissage standard.
Poignée :
(6) Poignée à bille I103 en polyamide renforcé noir Ral 9011.
Fixation poignée :
Vissée et collée.
Trou :
Trou fileté borgne réalisé dans l'insert (tolérance trou 6H).
Ressort :
(3) Ressort en acier inox (Aisi 302).
Bouchon :
(4) Bouchon en aluminium pour cacher le trou, collé.
Demandes spéciales :
Aucune.

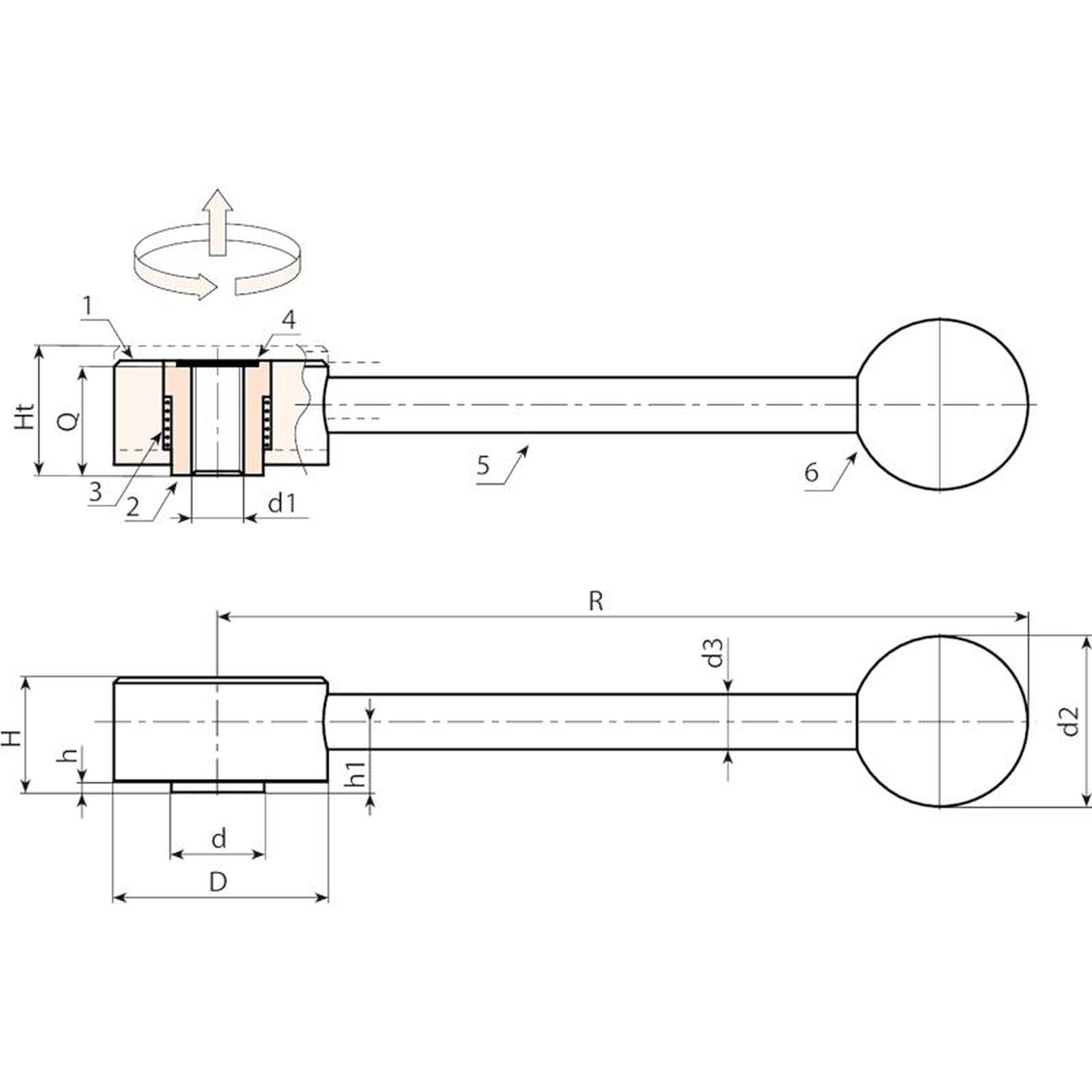

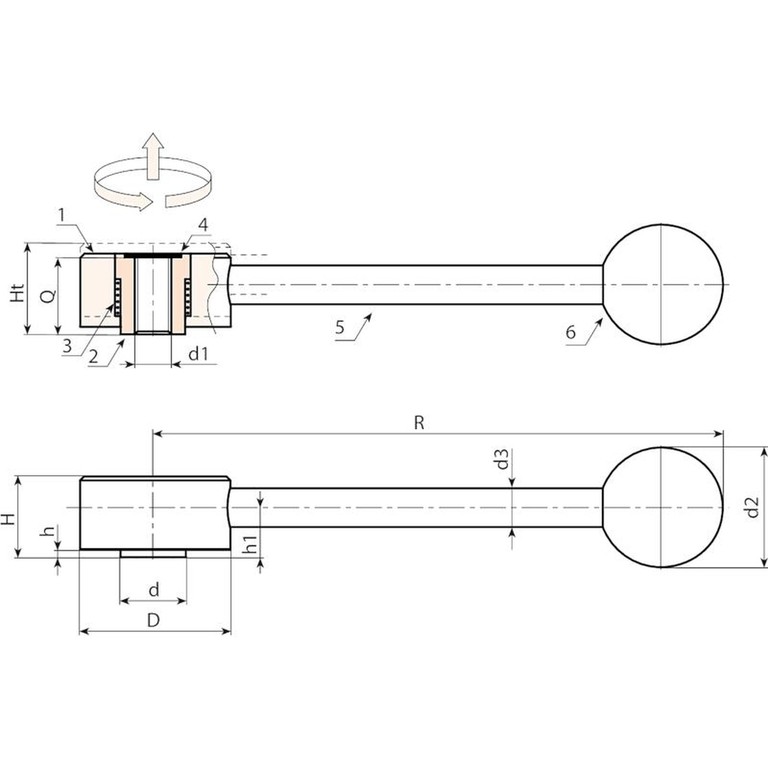

| Code | Art. | D | R | d | H | Ht | h | h1 | d2 | d3 | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W515114.0001 | W515114.VBM0601 | 33 | 114 | 13,5 | 19 | 23 | 2 | 12 | 25 | 10 | M6 | 18 | 166 |
| W515114.0002 | W515114.VBM0801 | 33 | 114 | 13,5 | 19 | 23 | 2 | 12 | 25 | 10 | M8 | 18 | 164 |
| W515146.0001 | W515146.VBM1001 | 41 | 146 | 19 | 22 | 26 | 2 | 13,5 | 30 | 12 | M10 | 21 | 295 |
| W515146.0002 | W515146.VBM1201 | 41 | 146 | 19 | 22 | 26 | 2 | 13,5 | 30 | 12 | M12 | 21 | 291 |
| W515165.0001 | W515165.VBM1201 | 45 | 165 | 23 | 28 | 33 | 2 | 17 | 35 | 14 | M12 | 27 | 466 |
| W515165.0002 | W515165.VBM1601 | 45 | 165 | 23 | 28 | 33 | 2 | 17 | 35 | 14 | M16 | 27 | 450 |
