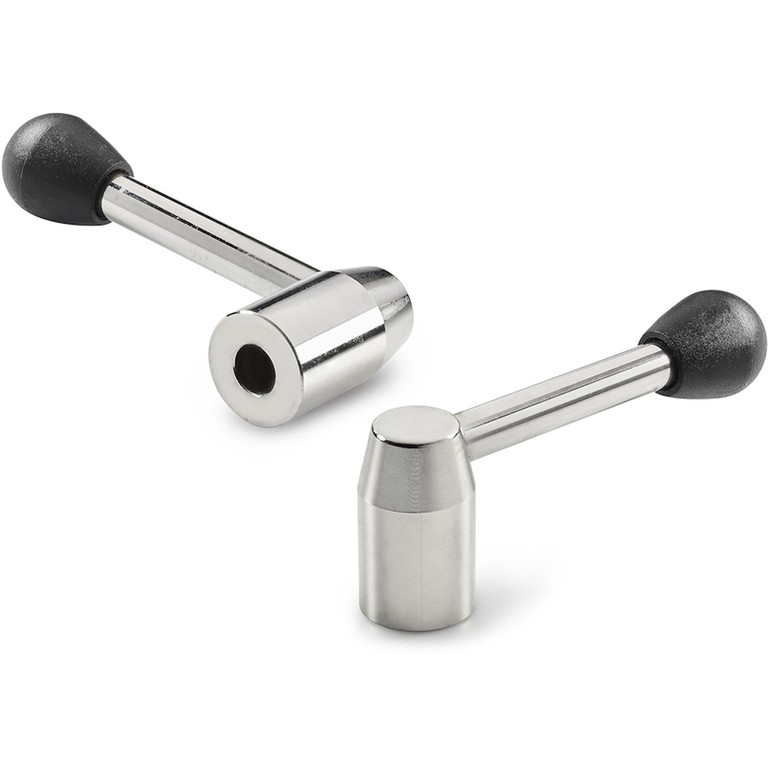

LEVIER FIXE EN MÉTAL AVEC MANCHE HORIZONTAL ET TROU LISEE
W503
Leve fisse
Matériaux :
W503 :
Acier avec classe de résistance 5.8.
W503CIN :
Acier inox (Aisi 303).
Surface :
Usinée au tour à faible rugosité.
Couleur :
W503 :
Nickelée (trait. galvanique).
W503CIN :
Naturelle.
Finitions alternatives :
Brunissage :
(remplacer la lettre finale du code (H) par la lettre B (W503070.SM0801B).
Zingage :
(remplacer la lettre finale du code (H) par la lettre Z (W503070.SM0801Z).
Poignée :
Poignée conique I500 en PA6 renforcé noir Ral 9011.
Fixation poignée :
Par pression, démontable.
Trou :
Trou lisse borgne réalisé dans la masse (tolérance trou H10).
Fixation :
Pour les éventuels systèmes de fixation, l’exécution de clavettes et/ou de trous carrés, veuillez consulter les notes techniques jointes au catalogue.
Demandes spéciales :
Sur demande et pour des quantités importantes, les leviers peuvent être fournis avec le trou d1 sur demande.
Sur demande et pour des quantités importantes les couleurs de la poignée sont celles indiquées dans le tableau.







Version W503 - en acier nickelé.

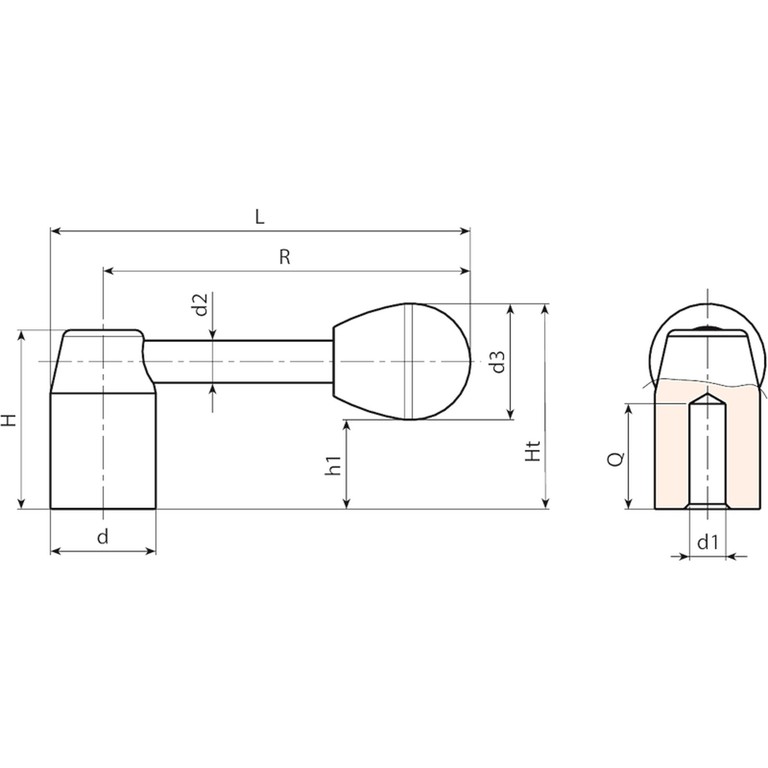

Code | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W503070.0002 | W503070.SD0801H | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | 8 | 16 | 84 |
W503080.0002 | W503080.SD1001H | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | 10 | 18 | 109 |
W503095.0002 | W503095.SD1201H | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | 12 | 20 | 158 |
W503110.0002 | W503110.SD1201H | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | 12 | 22 | 278 |
W503125.0002 | W503125.SD1601H | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | 16 | 25 | 337 |
W503140.0002 | W503140.SD1601H | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | 16 | 26 | 500 |
W503150.0002 | W503150.SD2001H | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | 20 | 28 | 670 |
W503170.0001 | W503170.SD2001H | 45 | 170 | 192.5 | 70 | 77 | 40 | 16 | 37 | 20 | 30 | 870 |
Version W503CIN - en acier inox (Aisi 303)
Code | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W503070.0001 | W503070.ID0801CIN | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | 8 | 16 | 84 |
W503080.0001 | W503080.ID1001CIN | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | 10 | 18 | 109 |
W503095.0001 | W503095.ID1201CIN | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | 12 | 20 | 158 |
W503110.0001 | W503110.ID1201CIN | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | 12 | 25 | 278 |
W503125.0001 | W503125.ID1601CIN | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | 16 | 22 | 337 |
W503140.0001 | W503140.ID1601CIN | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | 16 | 23 | 500 |
W503150.0001 | W503150.ID2001CIN | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | 20 | 25 | 670 |
