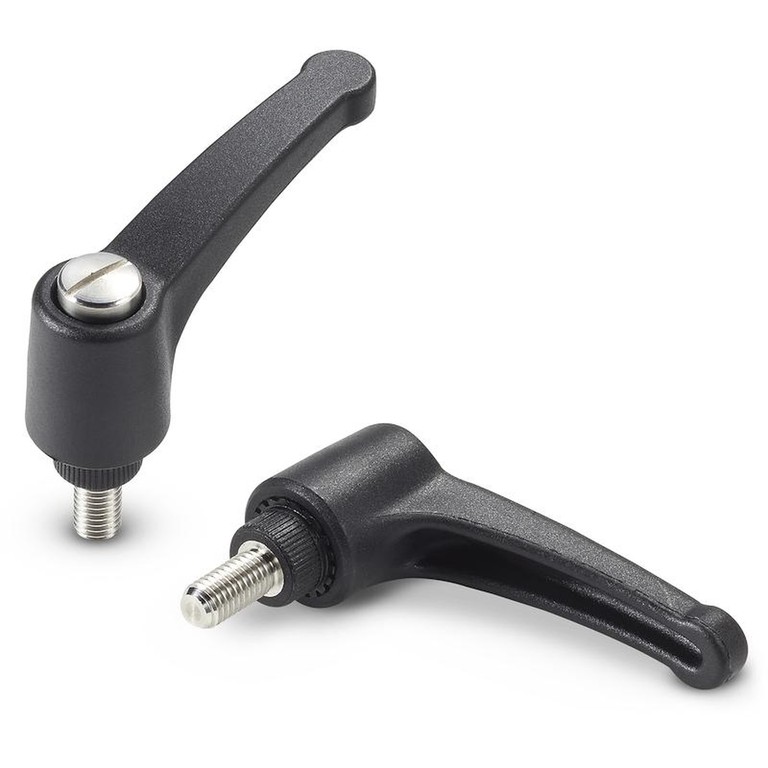

LEVIER À CLIQUET « EUROMODEL » AVEC PIVOT FILETÉ EN ACIER INOXYDABLE

01

A581CIN


Leve a scatto con vite

Matériaux :

Technopolymère spécial renforcé aux fibres de verre à haute résistance.

Résistant aux huiles et aux graisses.

Surface :

Satinée.

Couleur du corps du levier et de l'insert :

Noir (RAL 9011).

Inserts :

Douille avec pivot fileté en acier inox (Aisi 303), (tolérance filetage 6g).

Vis de fixation :

Vis en acier inox (Aisi 303) avec tête pour tournevis.

Ressort :

Ressort en acier inox (Aisi 302).

Couleurs alternatives pour le corps du levier :

Orange (RAL 2004 code 02).

Bleu (RAL 5015 code 07).

Jaune (RAL 1021 code 10).

Rouge (RAL 3000 code 16).

Vert (RAL 6024 code 17).

Gris (RAL 7035 cod. 13).

Demandes spéciales :

Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

Fiche technique

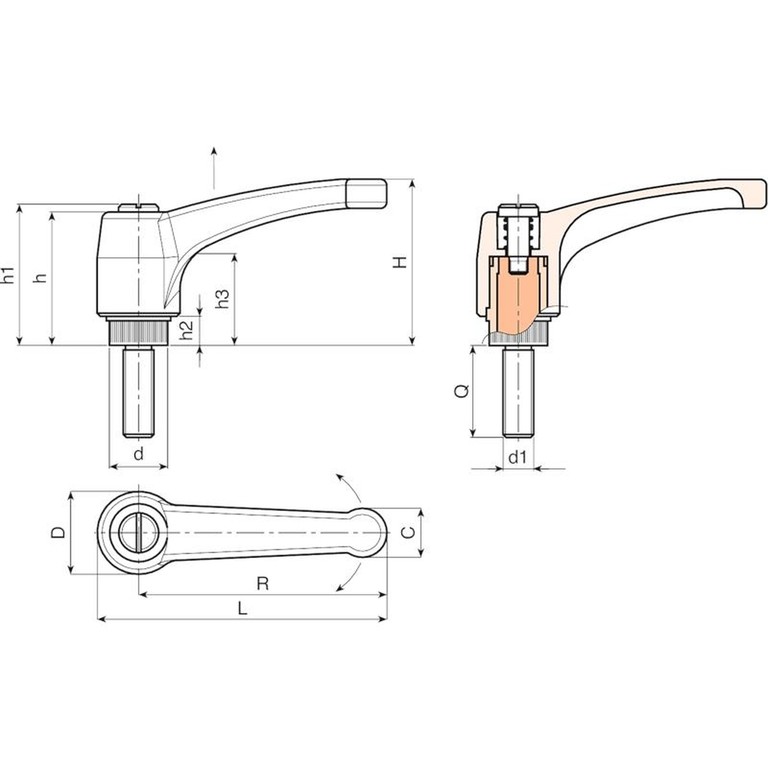

Code Art. L R H D d c h h1 h2 h3 LM d1 6g Q Poids (g)
A581065.0006 A581065.TM06X2001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 20 40
A581065.0013 A581065.TM06X3001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 30 42
A581065.0019 A581065.TM06X4001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 40 44
A581065.0024 A581065.TM08X1601CIN 76 65 43 23 15 13 36 40 8 24 60 M8 16 42
A581065.0028 A581065.TM08X2001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 20 44
A581065.0037 A581065.TM08X3001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 30 47
A581065.0046 A581065.TM08X4001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 40 50
A581080.0002 A581080.TM08X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 20 66
A581080.0005 A581080.TM08X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 30 69
A581080.0011 A581080.TM08X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 40 72
A581080.0020 A581080.TM10X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 20 74
A581080.0025 A581080.TM10X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 30 79
A581080.0029 A581080.TM10X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 40 84
A581080.0043 A581080.TM12X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 20 89
A581080.0047 A581080.TM12X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 30 95
A581080.0050 A581080.TM12X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 40 101
A581094.0009 A581094.TM10X2001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 20 79
A581094.0012 A581094.TM10X3001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 30 84
A581094.0015 A581094.TM10X4001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 40 89
A581094.0035 A581094.TM12X2001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 20 96
A581094.0025 A581094.TM12X3001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 30 101
A581094.0029 A581094.TM12X4001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 40 106
Longueurs pivot sur demande avec un minimum de 100 pièces.
LM = Longueur maximale moulable.

Alternative products:

01

A522

LEVIER À DÉCLIC AVEC DOUILLE FILETÉE
01

A523

LEVIER À CLIQUET AVEC GOUJON FILETÉ
01

A562

LEVIER À DÉCLIC AVEC BOUTON ET DOUILLE FILETÉE
01

A562CIN

LEVIER À DÉCLIC AVEC BOUTON ET DOUILLE FILETÉE EN ACIER INOX
01

A563

LEVIER À DÉCLIC AVEC BOUTON ET PIVOT FILETÉ
01

A563CIN

LEVIER À DÉCLIC AVEC BOUTON ET PIVOT FILETÉ EN ACIER INOX
01

A572

LEVIER À DÉCLIC AVEC BRAS À 90° ET DOUILLE FILETÉE
01

A573

LEVIER À DÉCLIC AVEC BRAS À 90° ET GOUJON FILETÉ
01

A580

LEVIER À DÉCLIC « EUROMODÈLE » AVEC DOUILLE FILETÉE
01

A580CIN

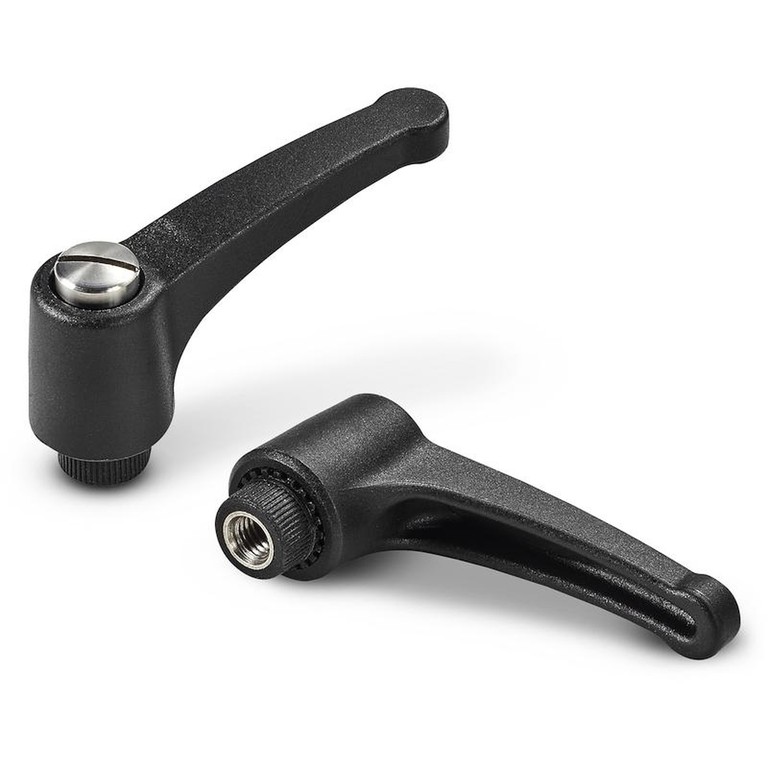

LEVIER À CLIQUET « EUROMODEL » AVEC DOUILLE FILETÉE EN ACIER INOXYDABLE
