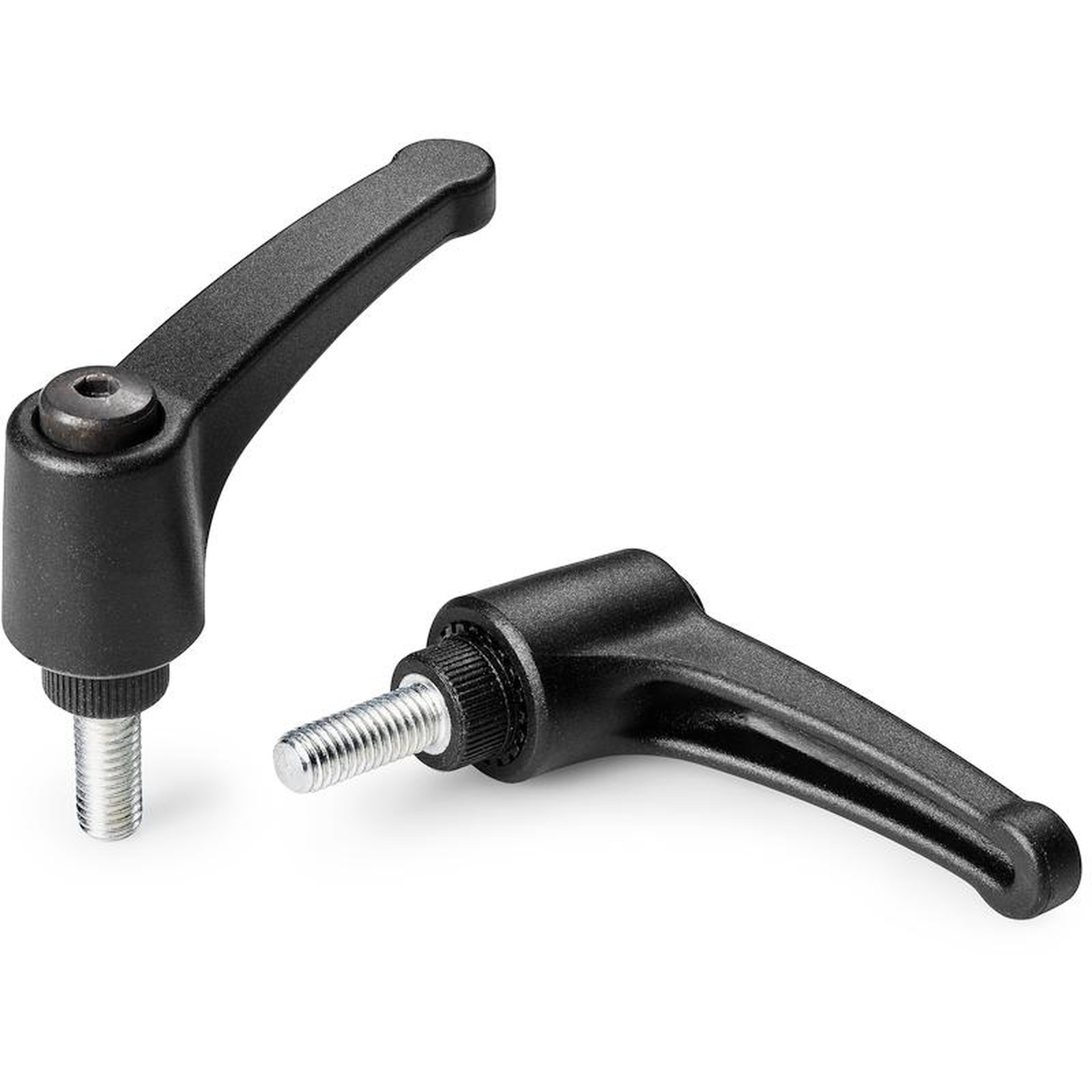

LEVIER À DÉCLIC « EUROMODÈLE » AVEC PIVOT FILETÉ
A581
Leve a scatto con vite
Matériaux :
Technopolymère spécial renforcé aux fibres de verre à haute résistance.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur du corps du levier et de l'insert :
Noir (RAL 9011).
Inserts :
Goujon fileté en acier zinguée (tolérance filetage 6g).
Vis de fixation :
Vis en acier bruni à six pans creux.
(R52-R94) Vis en acier bruni à tête pour tournevis.
Ressort :
Ressort en acier inox (Aisi 302).
Couleurs alternatives pour le corps du levier :
Orange (RAL 2004 code 02).
Bleu (RAL 5015 code 07).
Jaune (RAL 1021 code 10).
Rouge (RAL 3000 code 16).
Vert (RAL 6024 code 17).
Gris (RAL 7035 cod. 13).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec longueurs sur demande.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

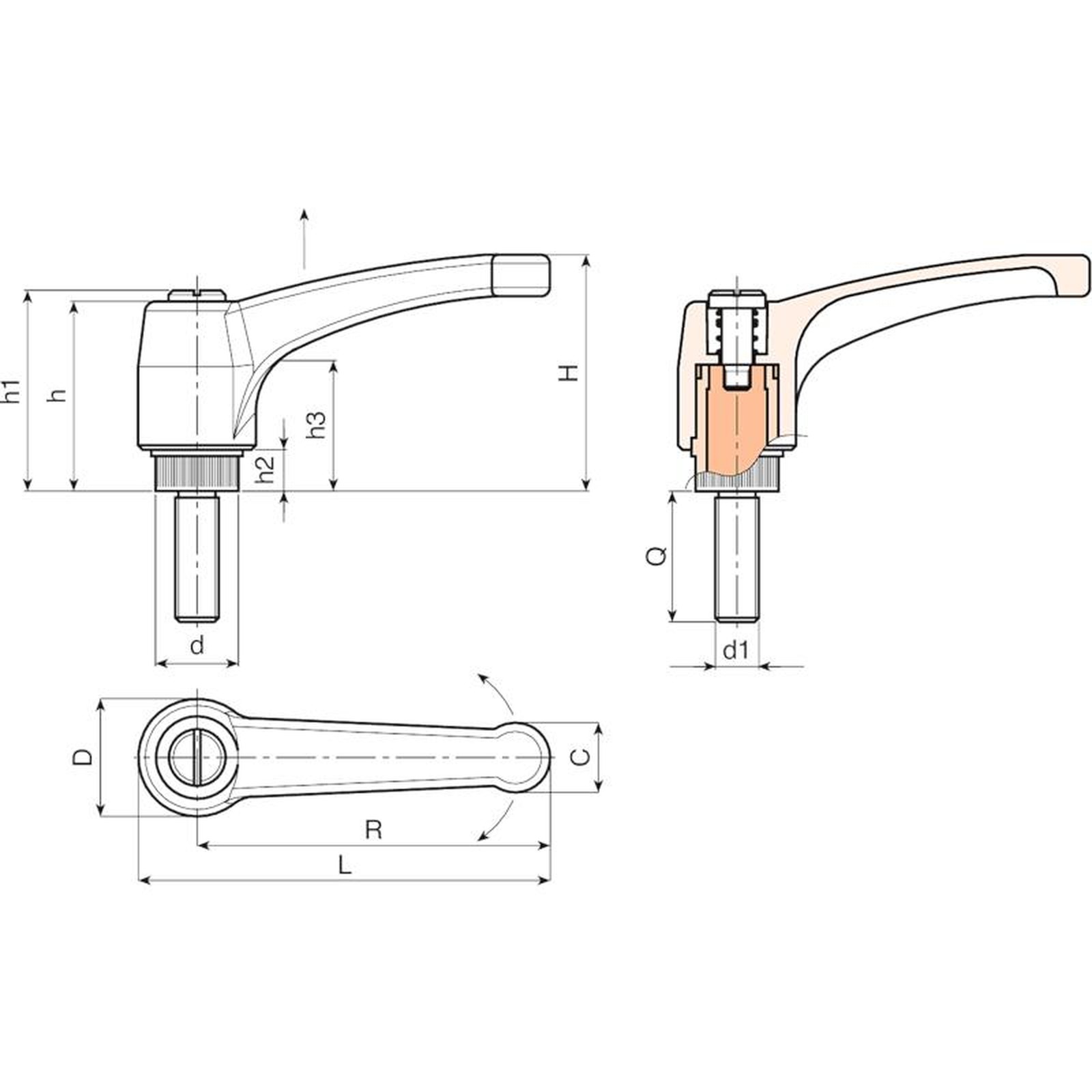

Code | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | LM | d1 6g | Q | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A581043.0001 | A581043.TM04X1001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M4 | 10 | 18 |
A581043.0002 | A581043.TM04X1601 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M4 | 16 | 19 |
A581043.0003 | A581043.TM04X2001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M4 | 20 | 19 |
A581043.0004 | A581043.TM04X2501 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M4 | 25 | 20 |
A581043.0005 | A581043.TM04X3001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M4 | 30 | 21 |
A581043.0006 | A581043.TM04X4001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M4 | 40 | 21,5 |
A581043.0008 | A581043.TM05X1001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M5 | 10 | 20 |
A581043.0010 | A581043.TM05X1601 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M5 | 16 | 20 |
A581043.0012 | A581043.TM05X2001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M5 | 20 | 21 |
A581043.0013 | A581043.TM05X2501 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M5 | 25 | 22 |
A581043.0014 | A581043.TM05X3001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M5 | 30 | 22 |
A581043.0015 | A581043.TM05X4001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M5 | 40 | 23 |
A581043.0017 | A581043.TM06X1001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M6 | 10 | 19 |
A581043.0020 | A581043.TM06X1601 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M6 | 16 | 21 |
A581043.0023 | A581043.TM06X2001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M6 | 20 | 22 |
A581043.0027 | A581043.TM06X2501 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M6 | 25 | 23 |
A581043.0031 | A581043.TM06X3001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M6 | 30 | 24 |
A581043.0039 | A581043.TM06X4001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M6 | 40 | 25 |
A581043.0042 | A581043.TM06X5001 | 51 | 43 | 33 | 17 | 11.5 | 9 | 29 | 32 | 6 | 18 | 60 | M6 | 50 | 26 |
A581052.0001 | A581052.TM06X1601 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M6 | 16 | 38 |
A581052.0003 | A581052.TM06X2001 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M6 | 20 | 38 |
A581052.0005 | A581052.TM06X2501 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M6 | 25 | 39 |
A581052.0006 | A581052.TM06X3001 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M6 | 30 | 40 |
A581052.0007 | A581052.TM06X3501 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M6 | 35 | 41 |
A581052.0008 | A581052.TM06X4001 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M6 | 40 | 42 |
A581052.0009 | A581052.TM06X5001 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M6 | 50 | 43 |
A581052.0011 | A581052.TM08X1601 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M8 | 16 | 38 |
A581052.0014 | A581052.TM08X2001 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M8 | 20 | 40 |
A581052.0016 | A581052.TM08X2501 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M8 | 25 | 42 |
A581052.0018 | A581052.TM08X3001 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M8 | 30 | 43 |
A581052.0020 | A581052.TM08X3501 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M8 | 35 | 45 |
A581052.0022 | A581052.TM08X4001 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M8 | 40 | 46 |
A581052.0025 | A581052.TM08X4501 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M8 | 45 | 47 |
A581052.0026 | A581052.TM08X5001 | 63 | 52 | 41 | 22 | 15 | 12 | 36 | 40 | 8 | 23 | 60 | M8 | 50 | 49 |
A581065.0023 | A581065.TM08X1601 | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 16 | 42 |
A581065.0027 | A581065.TM08X2001 | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 20 | 44 |
A581065.0032 | A581065.TM08X2501 | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 25 | 46 |
A581065.0036 | A581065.TM08X3001 | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 30 | 47 |
A581065.0042 | A581065.TM08X3501 | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 35 | 49 |
A581065.0045 | A581065.TM08X4001 | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 40 | 50 |
A581065.0050 | A581065.TM08X4501 | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 45 | 52 |
A581065.0051 | A581065.TM08X5001 | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 50 | 54 |
A581080.0001 | A581080.TM08X2001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 20 | 66 |
A581080.0003 | A581080.TM08X2501 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 25 | 67 |
A581080.0004 | A581080.TM08X3001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 30 | 69 |
A581080.0007 | A581080.TM08X3501 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 35 | 70,5 |
A581080.0010 | A581080.TM08X4001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 40 | 72 |
A581080.0013 | A581080.TM08X4501 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 45 | 74 |
A581080.0014 | A581080.TM08X5001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 50 | 76 |
A581080.0019 | A581080.TM10X2001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 20 | 87 |
A581080.0022 | A581080.TM10X2501 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 25 | 87 |
A581080.0024 | A581080.TM10X3001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 30 | 87 |
A581080.0027 | A581080.TM10X3501 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 35 | 87 |
A581080.0028 | A581080.TM10X4001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 40 | 87 |
A581080.0033 | A581080.TM10X4501 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 45 | 87 |
A581080.0034 | A581080.TM10X5001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 50 | 87 |
A581080.0042 | A581080.TM12X2001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 20 | 89 |
A581080.0044 | A581080.TM12X2501 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 25 | 92 |
A581080.0046 | A581080.TM12X3001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 30 | 95 |
A581080.0048 | A581080.TM12X3501 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 35 | 99 |
A581080.0049 | A581080.TM12X4001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 40 | 101 |
A581080.0053 | A581080.TM12X5001 | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 50 | 108 |
A581094.0001 | A581094.TM08X2001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M8 | 20 | 73 |
A581094.0002 | A581094.TM08X2501 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M8 | 25 | 74 |
A581094.0003 | A581094.TM08X3001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M8 | 30 | 76 |
A581094.0005 | A581094.TM08X3501 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M8 | 35 | 78 |
A581094.0006 | A581094.TM08X4001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M8 | 40 | 79 |
A581094.0007 | A581094.TM08X5001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M8 | 50 | 81 |
A581094.0008 | A581094.TM10X2001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 20 | 79 |
A581094.0010 | A581094.TM10X2501 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 25 | 80 |
A581094.0011 | A581094.TM10X3001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 30 | 81 |
A581094.0013 | A581094.TM10X3501 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 35 | 84 |
A581094.0014 | A581094.TM10X4001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 40 | 86 |
A581094.0018 | A581094.TM10X5001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 50 | 88 |
A581094.0022 | A581094.TM12X2001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 20 | 96 |
A581094.0023 | A581094.TM12X2501 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 25 | 97 |
A581094.0024 | A581094.TM12X3001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 30 | 99 |
A581094.0027 | A581094.TM12X3501 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 35 | 102 |
A581094.0028 | A581094.TM12X4001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 40 | 106 |
A581094.0030 | A581094.TM12X5001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 50 | 108 |
A581094.0032 | A581094.TM12X6001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 60 | 115 |
A581094.0033 | A581094.TM12X7001 | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 70 | 123 |
A581108.0003 | A581108.TM12X2001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M12 | 20 | 137 |
A581108.0004 | A581108.TM12X3001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M12 | 30 | 144 |
A581108.0005 | A581108.TM12X4001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M12 | 40 | 151 |
A581108.0006 | A581108.TM12X5001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M12 | 50 | 158 |
A581108.0007 | A581108.TM12X6001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M12 | 60 | 165 |
A581108.0008 | A581108.TM12X7001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M12 | 70 | 172 |
A581108.0022 | A581108.TM14X3001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M14 | 30 | 150 |
A581108.0013 | A581108.TM14X4001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M14 | 40 | 157 |
A581108.0014 | A581108.TM14X5001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M14 | 50 | 164 |
A581108.0015 | A581108.TM14X6001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M14 | 60 | 171 |
A581108.0019 | A581108.TM16X4001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M16 | 40 | 175 |
A581108.0020 | A581108.TM16X5001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M16 | 50 | 187 |
A581108.0021 | A581108.TM16X6001 | 125 | 108 | 64 | 34 | 24 | 21 | 51 | 55 | 10 | 35 | 90 | M16 | 60 | 199 |
