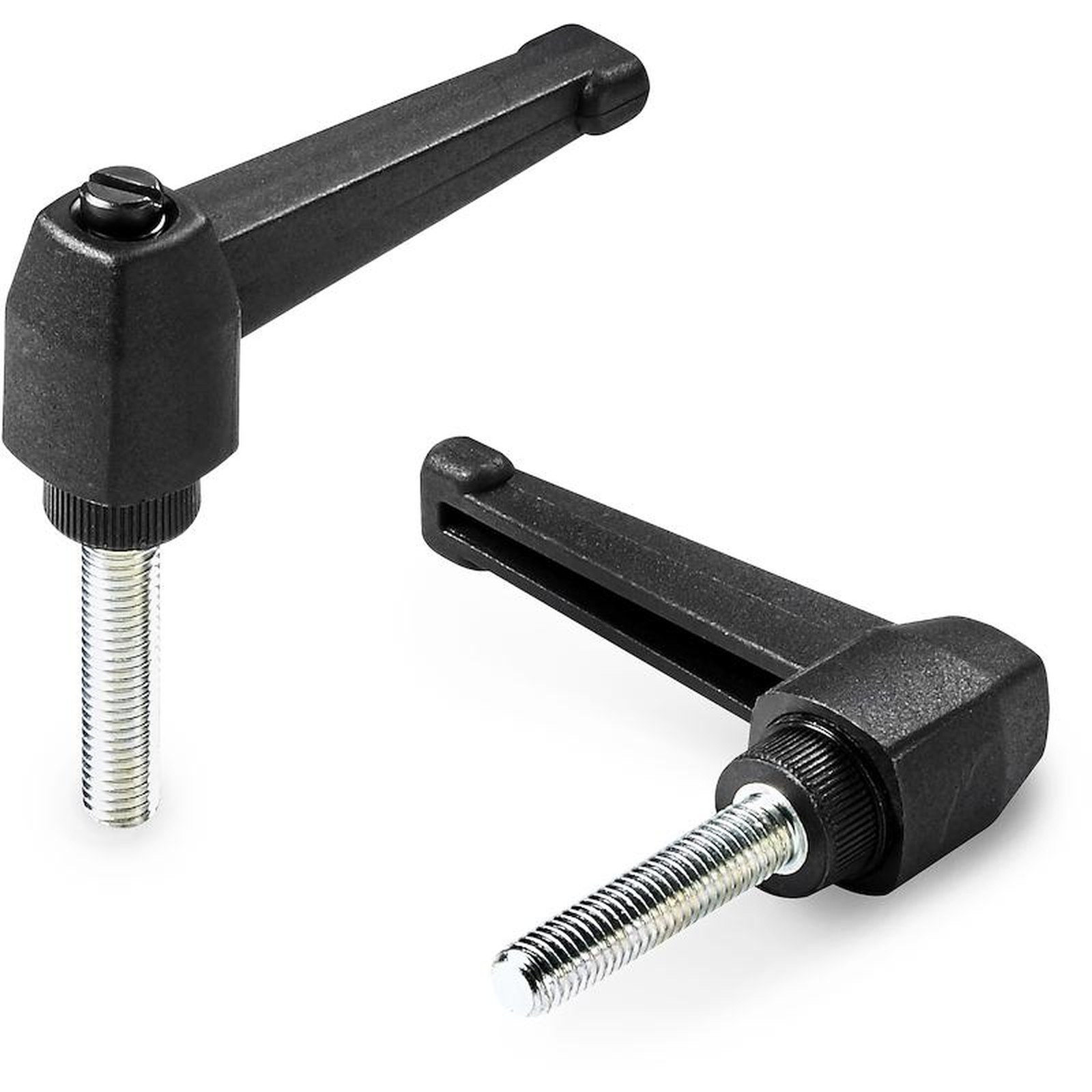

LEVIER À DÉCLIC AVEC BRAS À 90° ET GOUJON FILETÉ
01
A573
Leve a scatto con vite
Matériaux :
Technopolymère spécial renforcé aux fibres de verre à haute résistance.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur du corps du levier et de l'insert :
Noir (RAL 9011).
Inserts :
Goujon fileté en acier zinguée (tolérance filetage 6g).
Vis de fixation :
Vis en acier bruni à tête pour tournevis.
Ressort :
Ressort en acier inox (Aisi 302).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec longueurs sur demande.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

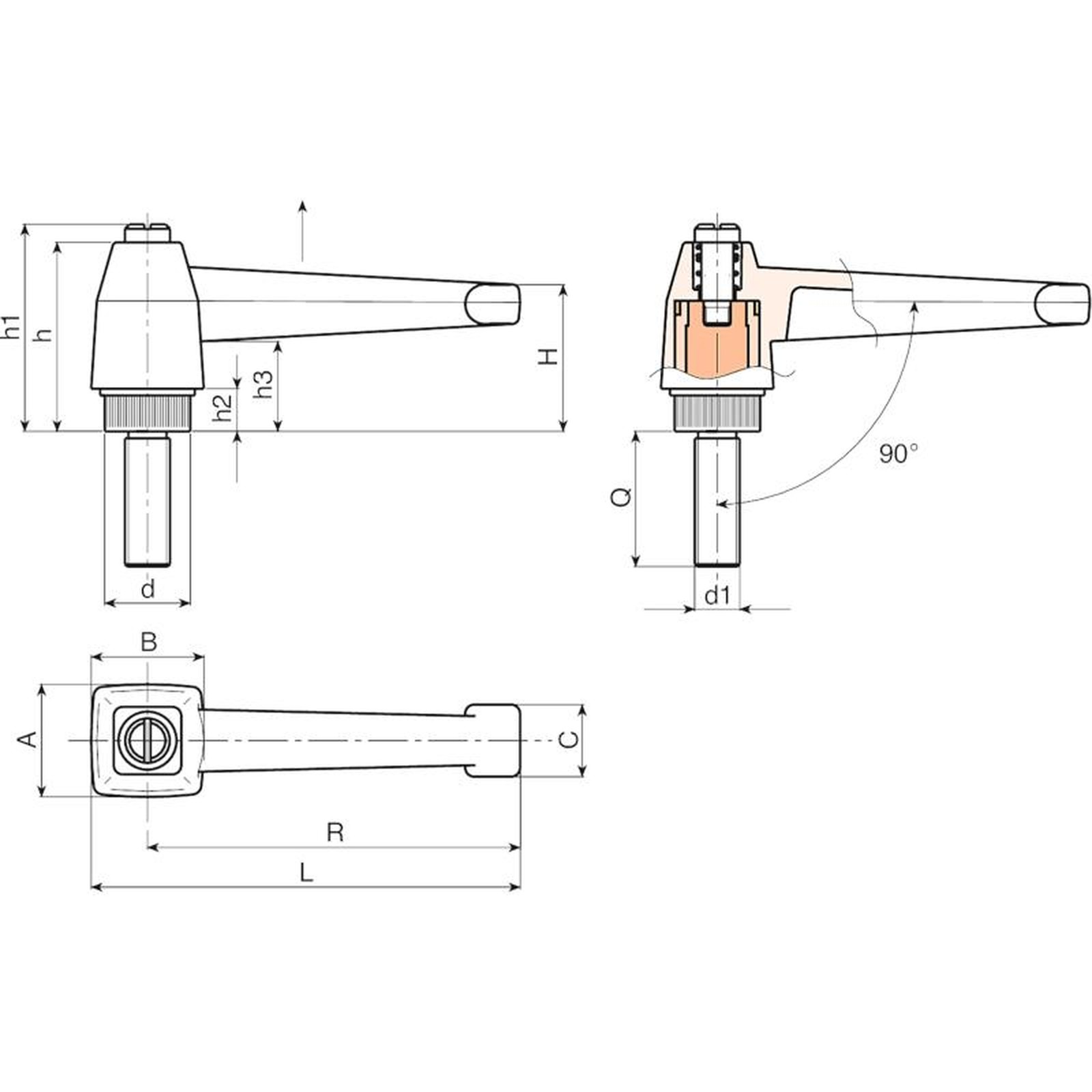

| Code | Art. | L | R | H | A | B | c | h | h1 | h2 | h3 | LM | d1 6g | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A573083.0001 | A573083.TM08X2001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M8 | 20 | 58 |
| A573083.0004 | A573083.TM08X4001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M8 | 40 | 64 |
| A573083.0009 | A573083.TM10X2001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M10 | 20 | 68 |
| A573083.0012 | A573083.TM10X4001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M10 | 40 | 76 |
| A573083.0021 | A573083.TM12X4001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M12 | 40 | 82 |
LM = Longueur maximale moulable.
