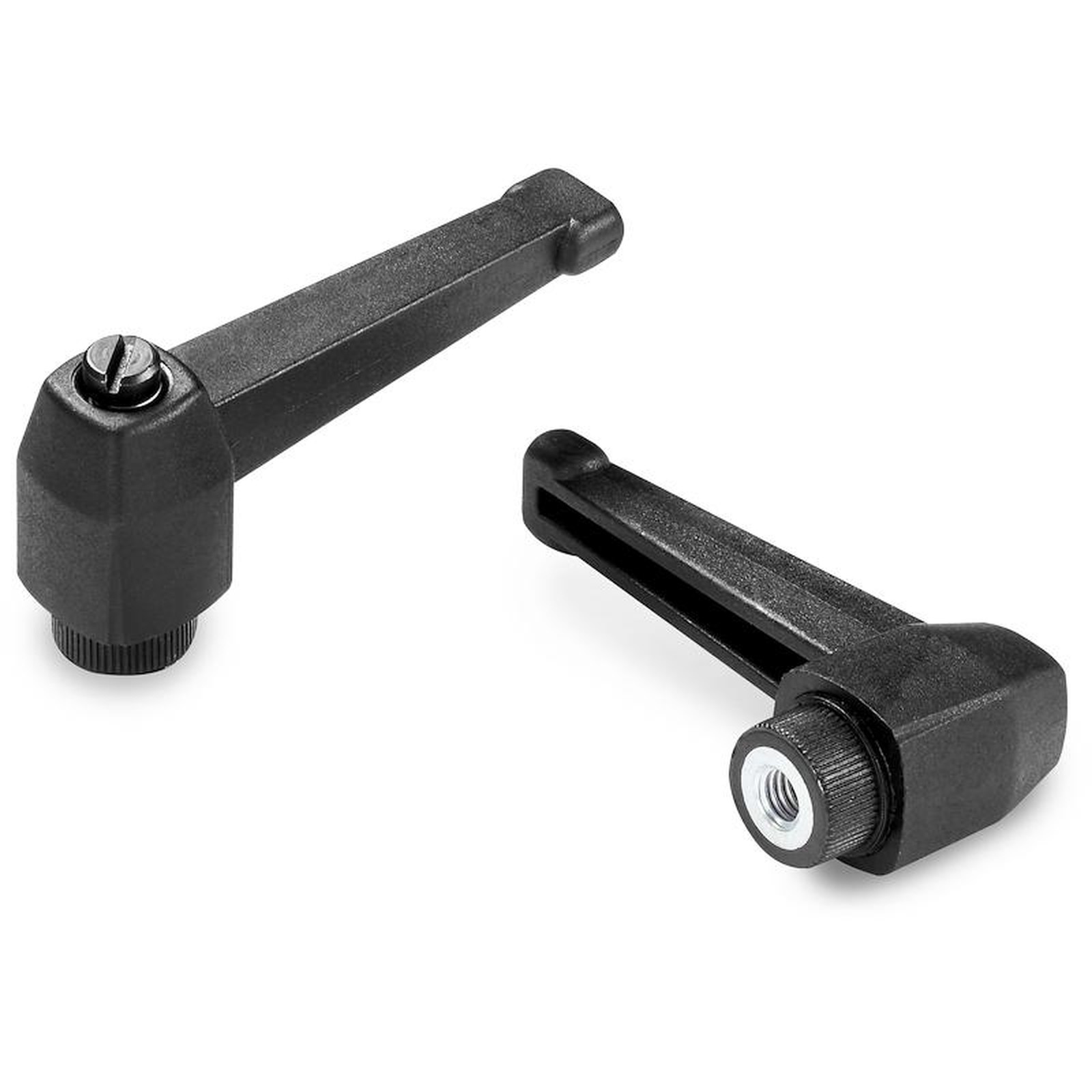

LEVIER À DÉCLIC AVEC BRAS À 90° ET DOUILLE FILETÉE
01
A572
Leve a scatto con vite
Matériaux :
Technopolymère spécial renforcé aux fibres de verre à haute résistance.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur du corps du levier et de l'insert :
Noir (RAL 9011).
Inserts :
Douille avec trou fileté borgne en acier zingué (tolérance filetage 6H).
Vis de fixation :
Vis en acier bruni à tête pour tournevis.
Ressort :
Ressort en acier inox (Aisi 302).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

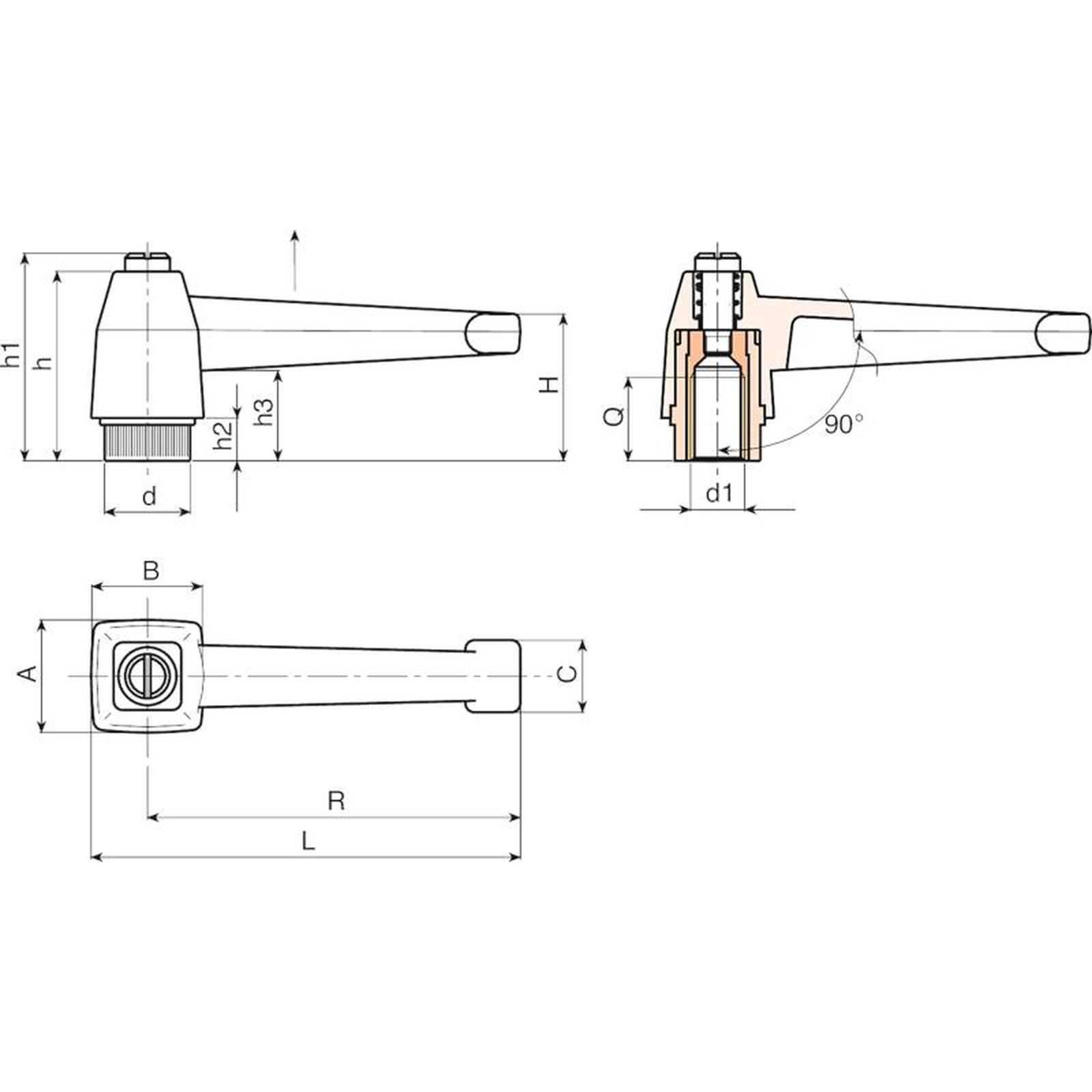

| Code | Art. | L | R | H | A | B | c | h | h1 | h2 | h3 | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A572083.0001 | A572083.TM0801 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | M8 | 17 | 52 |
| A572083.0002 | A572083.TM1001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | M10 | 17 | 48 |
| A572083.0003 | A572083.TM1201 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | M12 | 16 | 48 |
