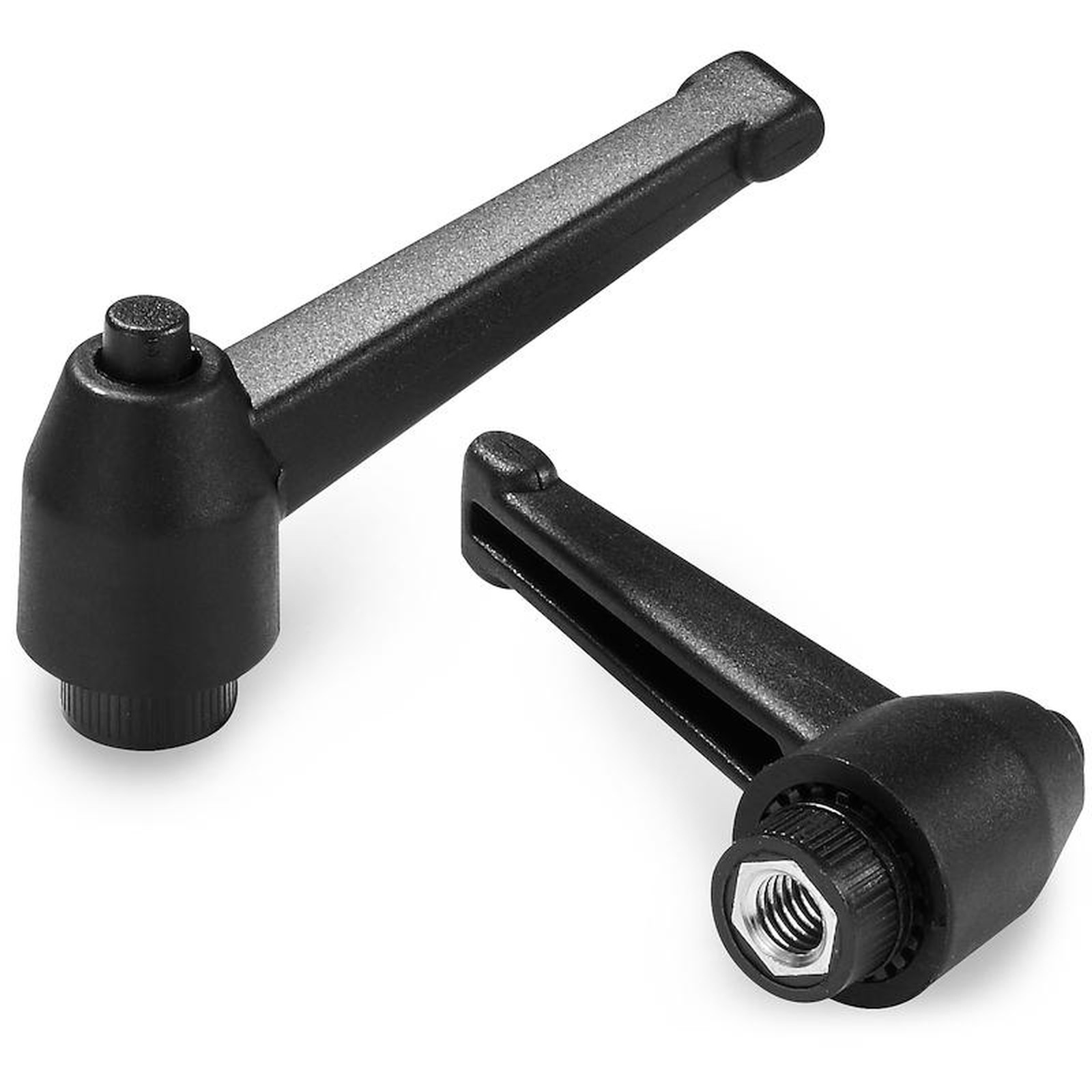

LEVIER À DÉCLIC AVEC BOUTON ET DOUILLE FILETÉE EN ACIER INOX
01
A562CIN
Leve a scatto con pulsante
Matériaux :
Technopolymère spécial renforcé aux fibres de verre à haute résistance.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur du corps du levier et de l'insert :
Noir (RAL 9011).
Inserts :
Douille avec trou fileté borgne en acier inox (Aisi 303) (tolérance filetage 6H).
Bouton :
Bouton en polyamide noir (RAL 9011).
Couleurs alternatives pour le corps du levier et pour le bouton :
Orange (RAL 2004 code 02).
Bleu (RAL 5015 code 07).
Jaune (RAL 1021 code 10).
Rouge (RAL 3000 code 16).
Vert (RAL 6024 code 17).
Gris (RAL 7035 cod. 13).
Ressort :
Ressort en acier inox (Aisi 302).
Demandes spéciales :
Sur demande et pour des quantités importantes les couleurs (attention : gamme réduite) sont celles indiquées dans le tableau des couleurs.

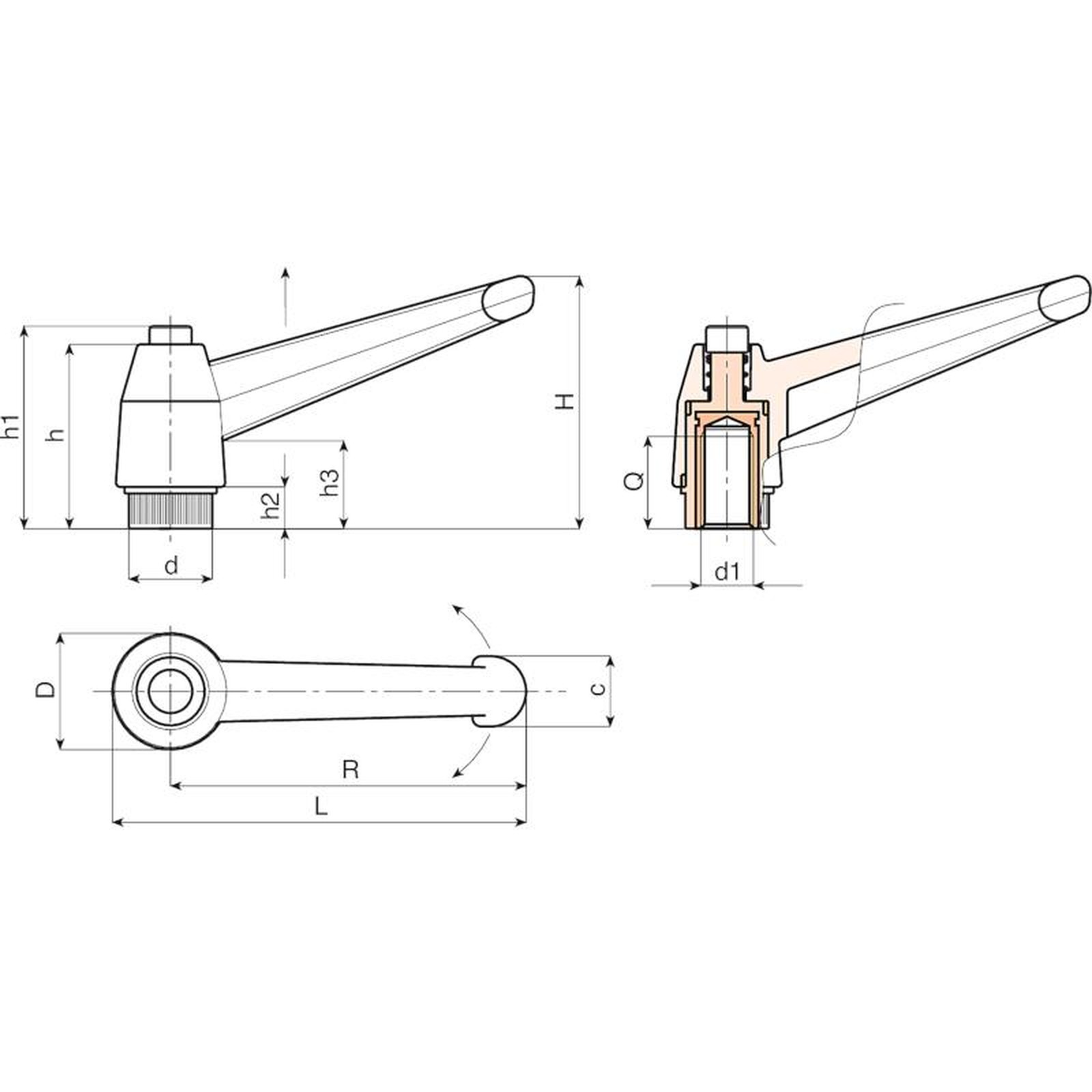

Code | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A562043.0002 | A562043.TM0401CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M4 | 10 | 14 |
A562043.0005 | A562043.TM0501CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M5 | 9 | 14 |
A562043.0010 | A562043.TM0601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M6 | 9 | 14 |
A562065.0003 | A562065.TM0601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M6 | 15 | 28 |
A562065.0009 | A562065.TM0801CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M8 | 15 | 26 |
A562083.0005 | A562083.TM0801CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M8 | 17 | 52 |
A562083.0009 | A562083.TM1001CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M10 | 17 | 48 |
A562083.0017 | A562083.TM1201CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M12 | 16 | 48 |
A562104.0003 | A562104.TM1001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M10 | 20 | 114 |
A562104.0007 | A562104.TM1201CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M12 | 22 | 106 |
A562104.0011 | A562104.TM1401CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M14 | 21 | 100 |
A562104.0015 | A562104.TM1601CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M16 | 23 | 100 |
