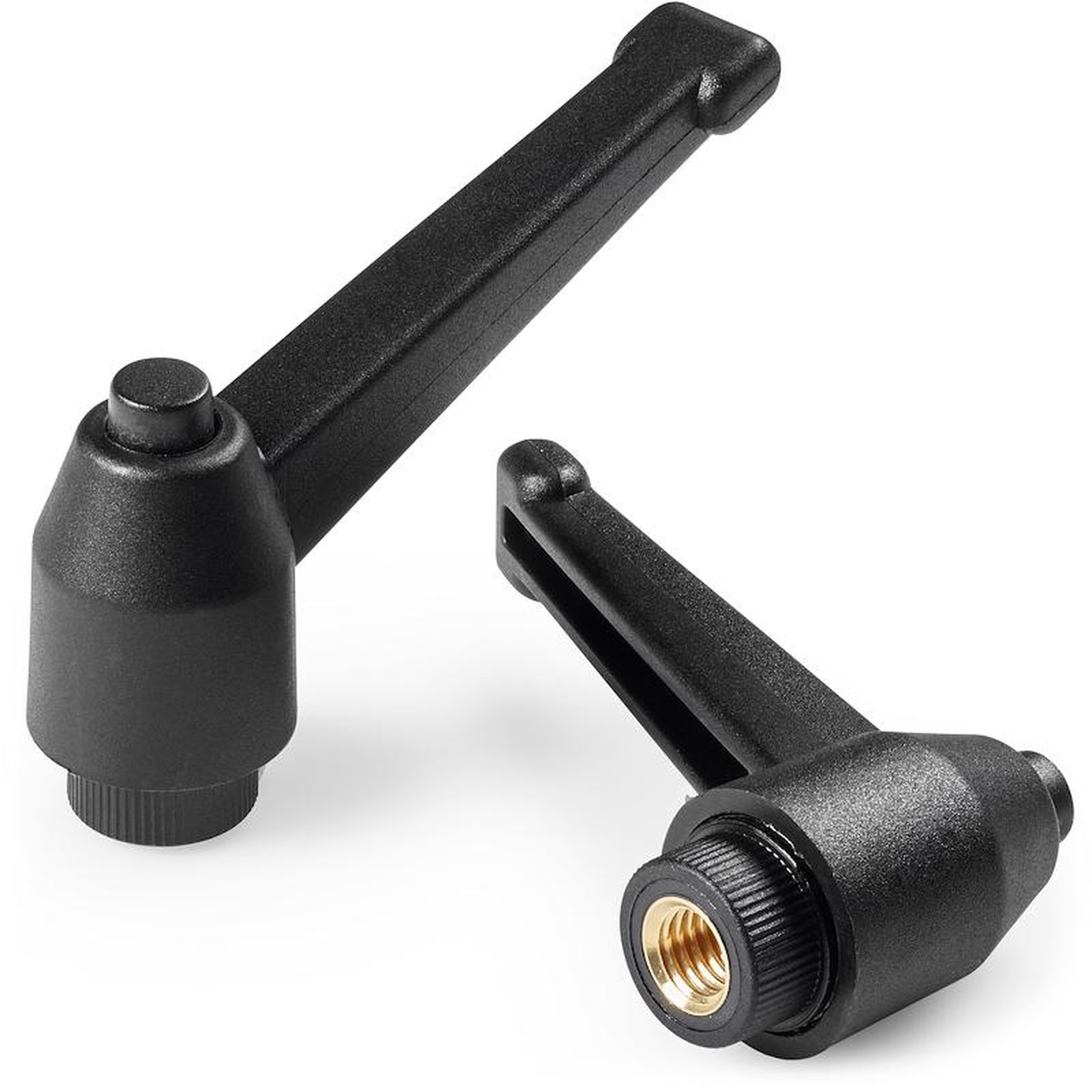

LEVIER À DÉCLIC AVEC BOUTON ET DOUILLE FILETÉE
01
A562
Leve a scatto con pulsante
Matériaux :
Technopolymère spécial renforcé aux fibres de verre à haute résistance.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur du corps du levier et de l'insert :
Noir (RAL 9011).
Inserts :
Douille avec trou fileté borgne en laiton (tolérance filetage 6H).
Bouton :
Bouton en polyamide noir (RAL 9011).
Ressort :
Ressort en acier inox (Aisi 302).
Couleurs alternatives pour le corps du levier et pour le bouton :
Orange (RAL 2004 code 02).
Bleu (RAL 5015 code 07).
Jaune (RAL 1021 code 10).
Rouge (RAL 3000 code 16).
Vert (RAL 6024 code 17).
Gris (RAL 7035 cod. 13).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes les couleurs disponibles pour le corps du levier et pour le bouton sont celles indiquées dans le tableau.

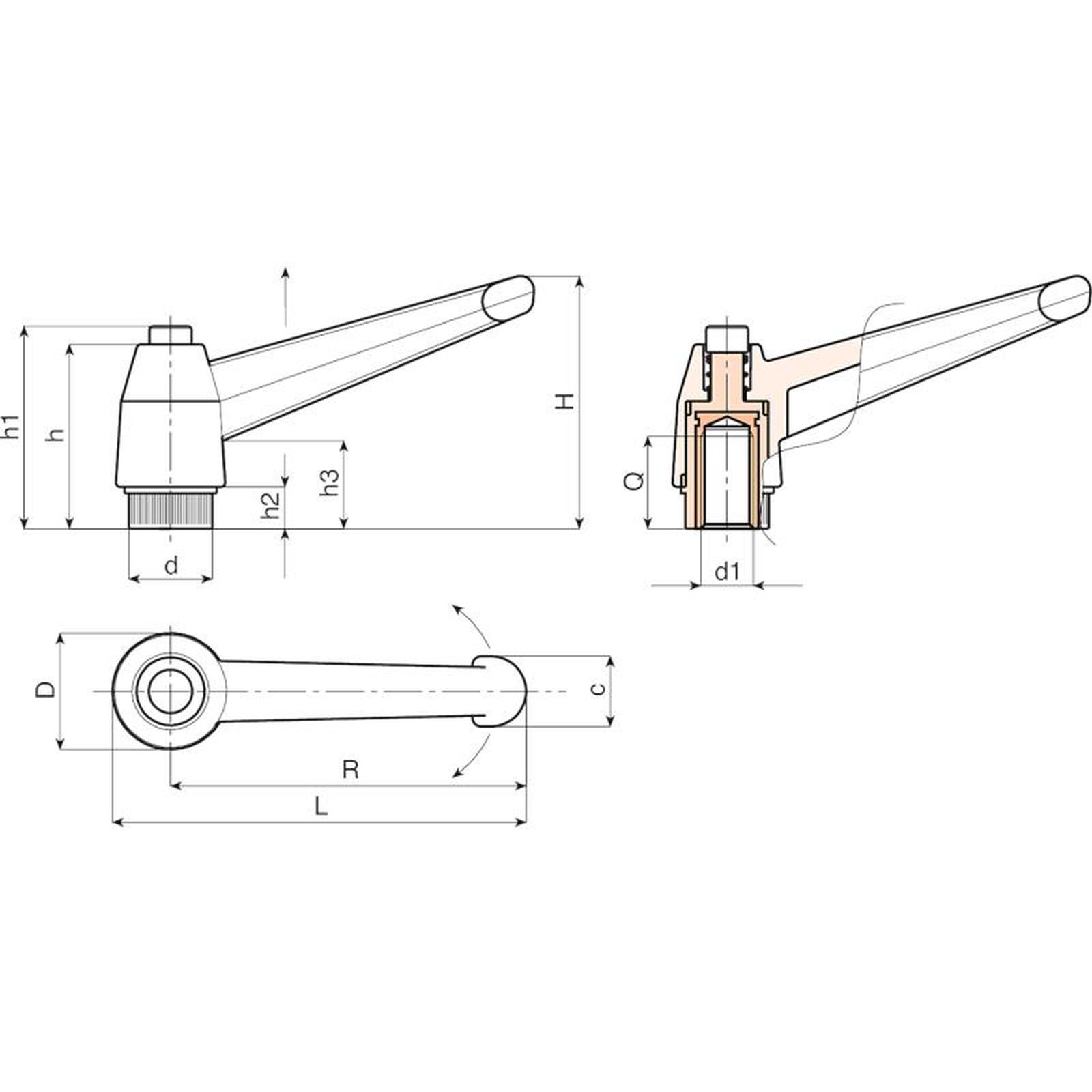

Code | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Poids (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A562043.0001 | A562043.TM0401 | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M4 | 10 | 14 |
A562043.0003 | A562043.TM0501 | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M5 | 9 | 14 |
A562043.0006 | A562043.TM0601 | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M6 | 9 | 14 |
A562065.0001 | A562065.TM0601 | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M6 | 15 | 28 |
A562065.0004 | A562065.TM0801 | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M8 | 15 | 26 |
A562065.0013 | A562065.TM1001 | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M10 | 13 | 28 |
A562083.0001 | A562083.TM0801 | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M8 | 17 | 52 |
A562083.0007 | A562083.TM1001 | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M10 | 17 | 48 |
A562083.0013 | A562083.TM1201 | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M12 | 16 | 48 |
A562104.0001 | A562104.TM1001 | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M10 | 20 | 114 |
A562104.0004 | A562104.TM1201 | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M12 | 22 | 106 |
A562104.0009 | A562104.TM1401 | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M14 | 21 | 100 |
A562104.0012 | A562104.TM1601 | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M16 | 23 | 100 |
