Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir(RAL 9011).
Inserts :
Goujon fileté en acier zinguée (tolérance filetage 6g).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec longueurs sur demande.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande et pour des quantités importantes, les couleurs disponibles sont celles indiquées dans le tableau.

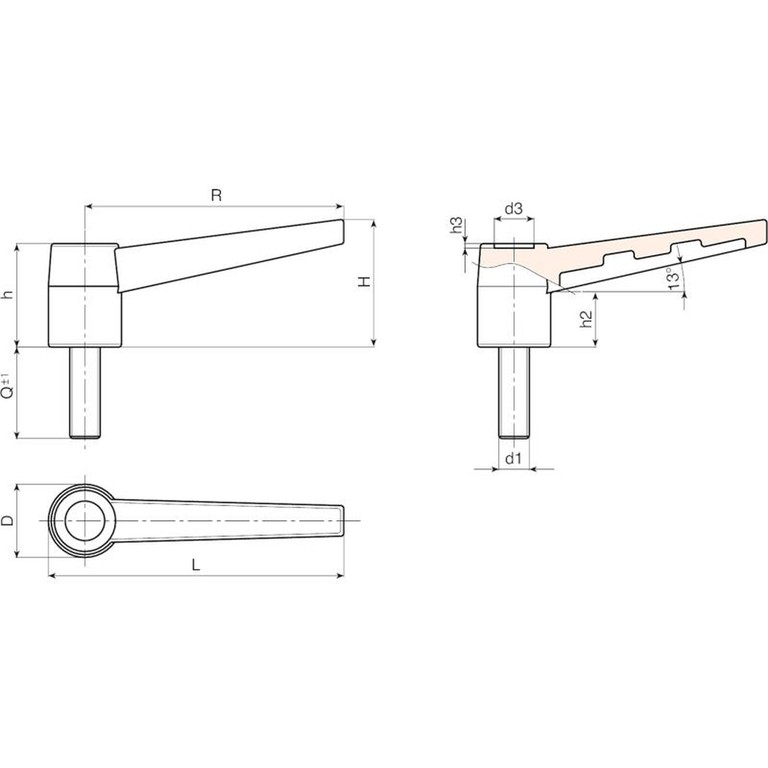

| Code | Art. | L | R | H | D | h | h2 | h3 | d3 | LM | d1 6g | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A52943.0001 | A52943.TM05X1001 | 50 | 43 | 21.5 | 15 | 19 | 9 | 1 | 7 | 30 | M5 | 10 | 9 |
| A52943.0003 | A52943.TM05X2001 | 50 | 43 | 21.5 | 15 | 19 | 9 | 1 | 7 | 30 | M5 | 20 | 10 |
| A52943.0005 | A52943.TM05X3001 | 50 | 43 | 21.5 | 15 | 19 | 9 | 1 | 7 | 30 | M5 | 30 | 11 |
| A52943.0006 | A52943.TM06X1001 | 50 | 43 | 21.5 | 15 | 19 | 9 | 1 | 7 | 30 | M6 | 10 | 10 |
| A52943.0008 | A52943.TM06X2001 | 50 | 43 | 21.5 | 15 | 19 | 9 | 1 | 7 | 30 | M6 | 20 | 12 |
| A52943.0011 | A52943.TM06X3001 | 50 | 43 | 21.5 | 15 | 19 | 9 | 1 | 7 | 30 | M6 | 30 | 14 |
| A52943.0012 | A52943.TM06X4001 | 50 | 43 | 21.5 | 15 | 19 | 9 | 1 | 7 | 30 | M6 | 40 | 16 |
| A52968.0001 | A52968.TM06X1001 | 78 | 68 | 36 | 21 | 28.5 | 11 | 2 | 10 | 50 | M6 | 10 | 25 |
| A52968.0003 | A52968.TM06X2001 | 78 | 68 | 36 | 21 | 28.5 | 11 | 2 | 10 | 50 | M6 | 20 | 27 |
| A52968.0007 | A52968.TM08X1601 | 78 | 68 | 36 | 21 | 28.5 | 11 | 2 | 10 | 50 | M8 | 16 | 30 |
| A52968.0008 | A52968.TM08X2001 | 78 | 68 | 36 | 21 | 28.5 | 11 | 2 | 10 | 50 | M8 | 20 | 32 |
| A52968.0011 | A52968.TM08X3001 | 78 | 68 | 36 | 21 | 28.5 | 11 | 2 | 10 | 50 | M8 | 30 | 36 |
| A52968.0013 | A52968.TM08X4001 | 78 | 68 | 36 | 21 | 28.5 | 11 | 2 | 10 | 50 | M8 | 40 | 39 |
| A52983.0008 | A52983.TM08X2001 | 93 | 83 | 40 | 24 | 34 | 18 | 2 | 13 | 60 | M8 | 20 | 44 |
| A52983.0010 | A52983.TM08X3001 | 93 | 83 | 40 | 24 | 34 | 18 | 2 | 13 | 60 | M8 | 30 | 47 |
| A52983.0011 | A52983.TM08X4001 | 93 | 83 | 40 | 24 | 34 | 18 | 2 | 13 | 60 | M8 | 40 | 50 |
| A52983.0013 | A52983.TM08X6001 | 93 | 83 | 40 | 24 | 34 | 18 | 2 | 13 | 60 | M8 | 60 | 56 |
| A52983.0015 | A52983.TM10X2001 | 93 | 83 | 40 | 24 | 34 | 18 | 2 | 13 | 60 | M10 | 20 | 48 |
| A52983.0018 | A52983.TM10X3001 | 93 | 83 | 40 | 24 | 34 | 18 | 2 | 13 | 60 | M10 | 30 | 53 |
| A52983.0020 | A52983.TM10X4001 | 93 | 83 | 40 | 24 | 34 | 18 | 2 | 13 | 60 | M10 | 40 | 58 |
Longueurs pivot sur demande avec un minimum de 150 pièces.
LM = Longueur maximale moulable.
