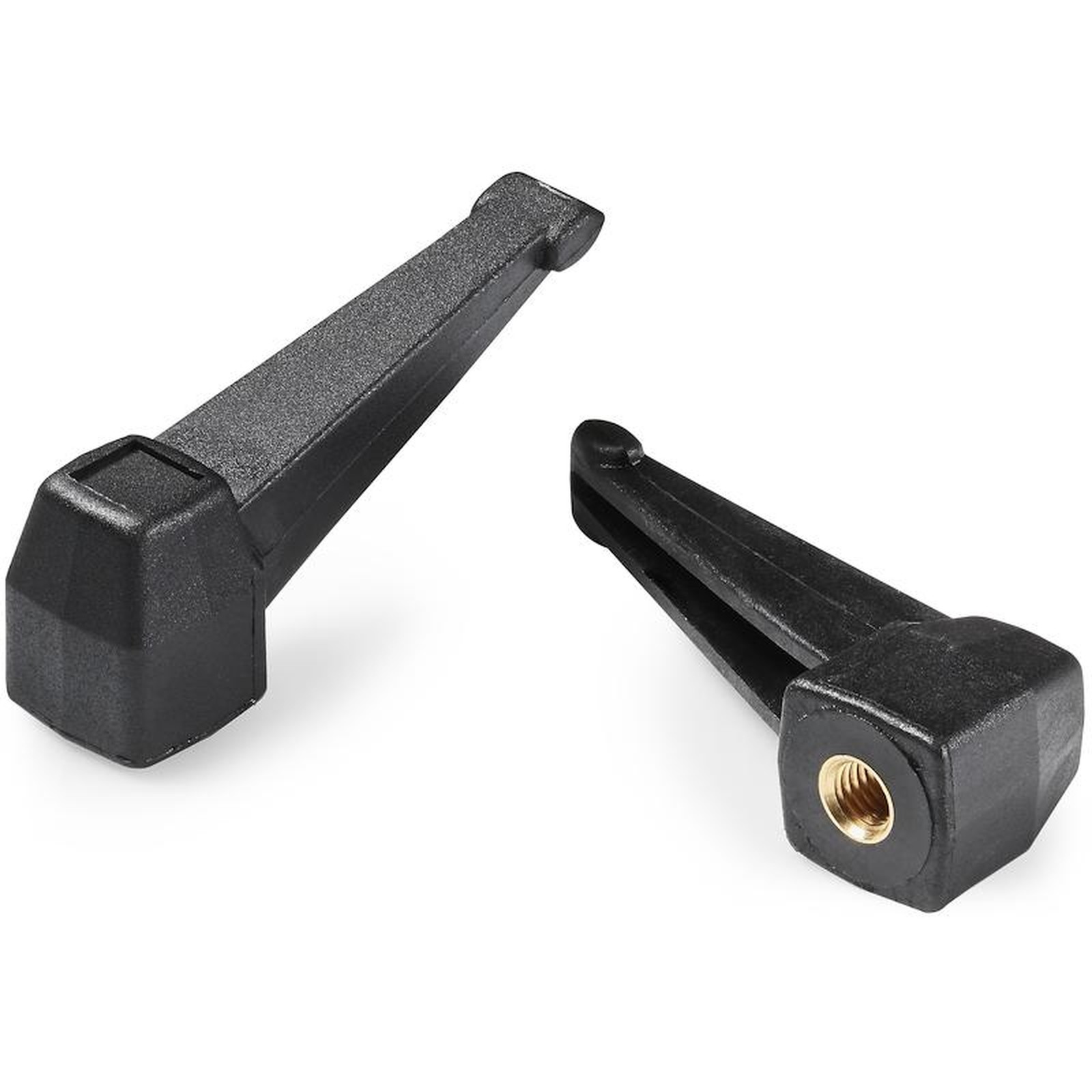

LEVIER FIXE AVEC DOUILLE FILETÉE
01
A524
Leve fisse
Matériaux :
Polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Inserts :
Douille avec trou fileté borgne en laiton (tolérance filetage 6H).
(*) Douille avec trou fileté borgne en acier zingué (tolérance filetage 6H).
Demandes spéciales :
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.

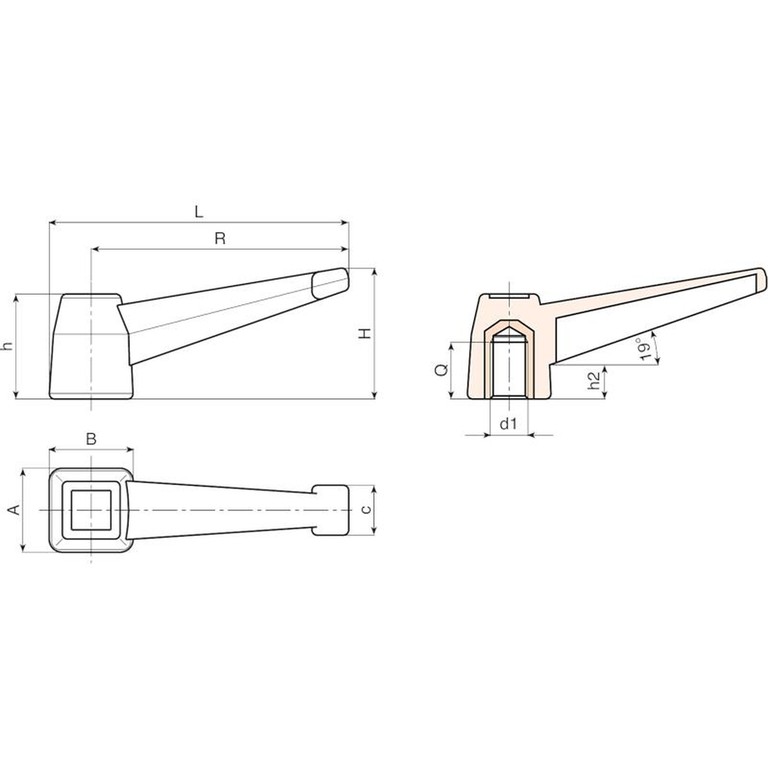

| Code | Art. | L | R | H | A | B | c | h | h2 | d1 6H | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A52498.0001 | A52498.TM1201 | 112 | 96 | 51 | 32 | 32 | 19 | 40 | 12 | M12 | 19 | 64 |
| A52498.0002 | A52498.TM1401 | 112 | 96 | 51 | 32 | 32 | 19 | 40 | 12 | M14 | 19 | 68 |
| A52498.0003 | A52498.TM1601 | 112 | 96 | 51 | 32 | 32 | 19 | 40 | 12 | (*) M16 | 16 | 80 |
