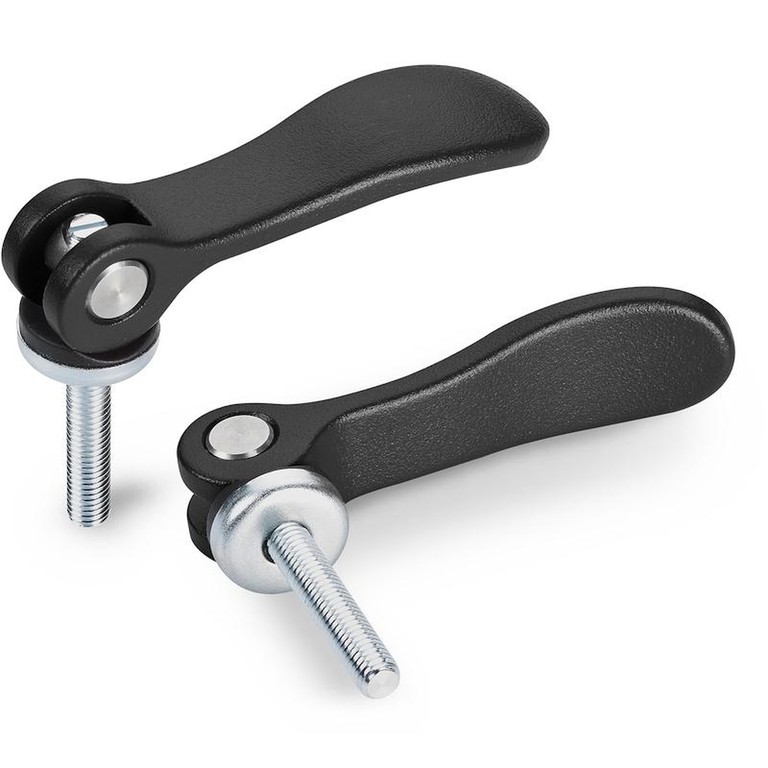

LEVIER À CAME EN ALUMINIUM AVEC INSERT FILETÉ ET RONDELLE DE BUTÉE EN ACIER
01
A200
Leve a camma
Matériaux :
(1) Corps levier en alliage d’aluminium (EN-AC-46200).
Surface :
Surface finement satinée par sablage.
Couleur :
Peinture aux poudres époxy, noir (RAL 9011).
Inserts :
(2) Axe de rotation tourné en acier inoxydable (Aisi 303) avec trou fileté passant pour la fixation de l'axe (tolérance filetage 6H).
(4) Rondelle de pression en PA66 renforcée, de couleur noire (Ral 9011).
(3) A200 :
Rondelle en acier zingué avec classe de résistance 5.8.
(3) A200CIN :
Rondelle en acier inox (Aisi 303).
Demandes spéciales :

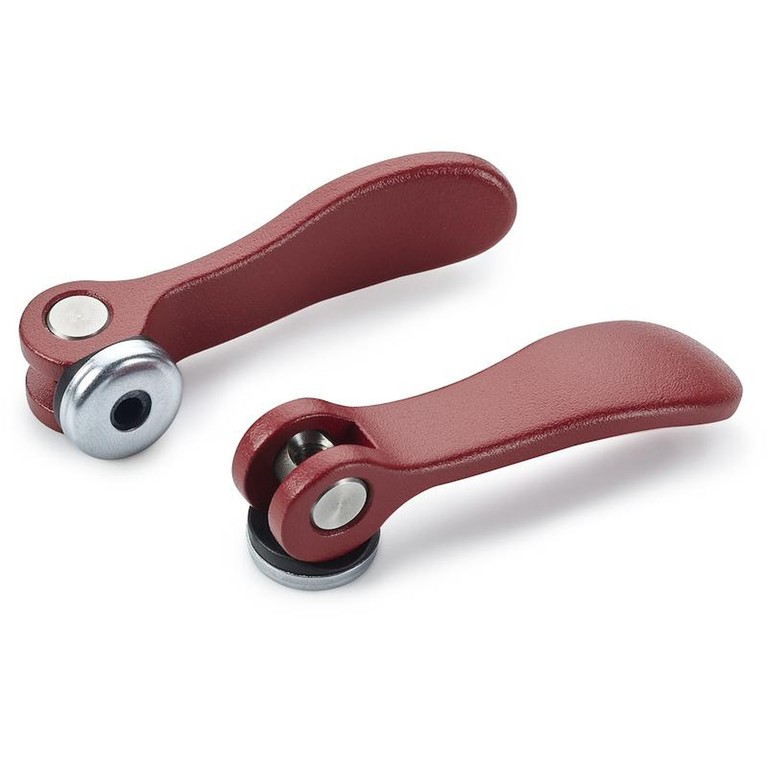

Sur demande, les leviers peuvent être fournis en rouge, code de commande se terminant par 16, (Exemple : A200096.AM0816).

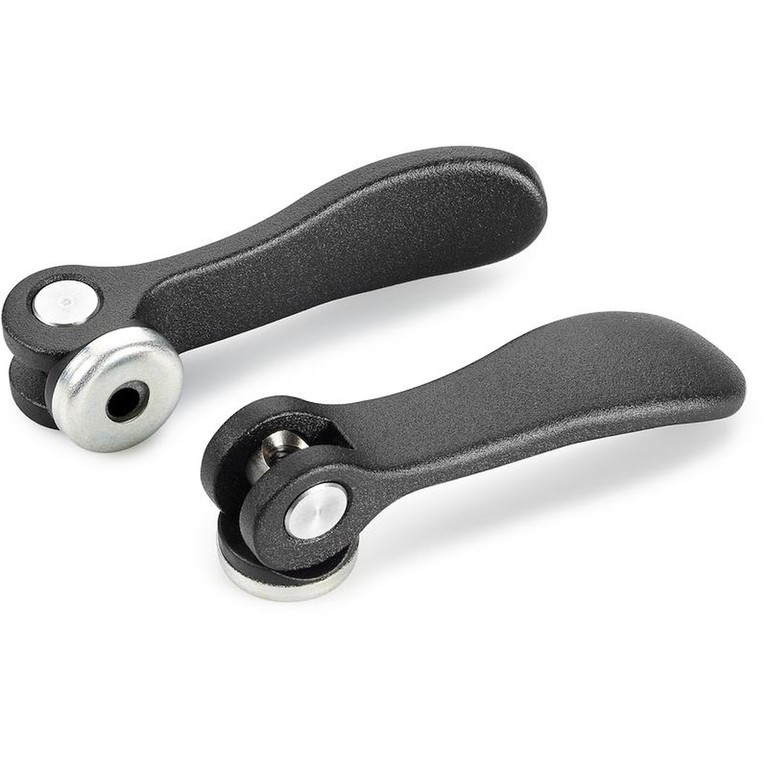

Version avec inserts en acier zingué

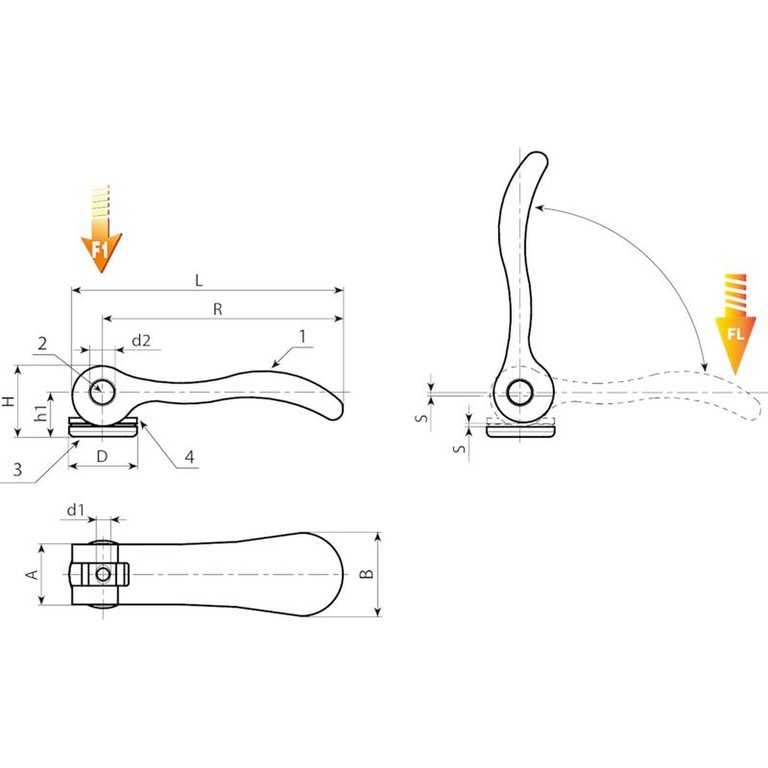

Code | Art. | L | R | H | D | A | B | h1 | S | d2 | d1 6H | Poids (g) | F1 (kN) | FL (N) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A200036.0001 | A200036.AM0301 | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M3 | 10 | 1,5 | 90 |
A200036.0003 | A200036.AM0401 | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M4 | 10 | 1,5 | 90 |
A200052.0001 | A200052.AM0401 | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M4 | 18 | 2,5 | 100 |
A200052.0003 | A200052.AM0501 | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M5 | 18 | 2,5 | 100 |
A200070.0001 | A200070.AM0501 | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M5 | 32 | 4 | 120 |
A200070.0003 | A200070.AM0601 | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M6 | 32 | 4 | 120 |
A200096.0001 | A200096.AM0801 | 108 | 96 | 28.8 | 25 | 24 | 33,3 | 18,3 | 1.5 | 11 | M8 | 98 | 8 | 350 |

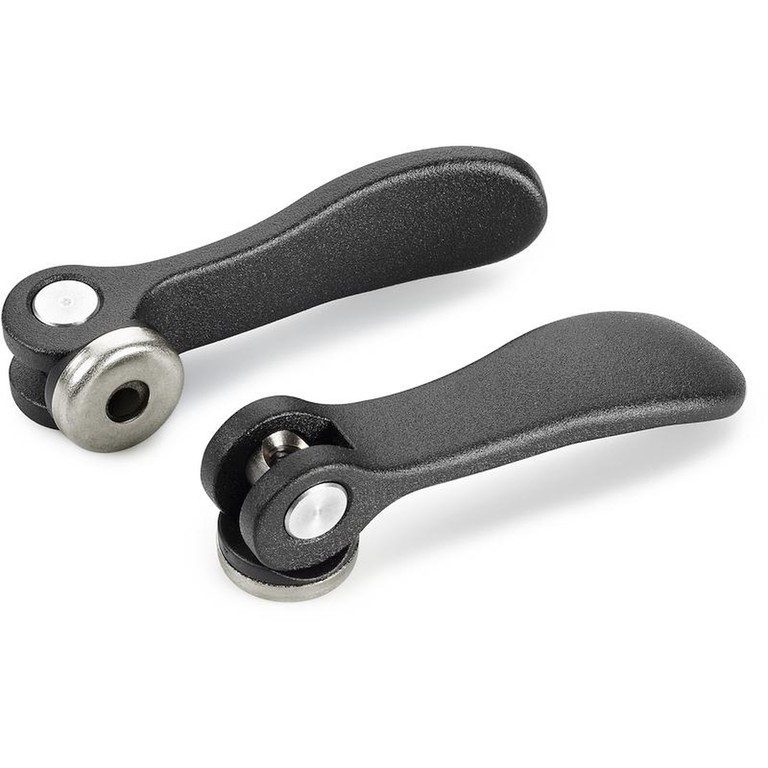

Version avec inserts en acier inox Aisi 303
Code | Art. | L | R | H | D | A | B | h1 | S | d2 | d1 6H | Poids (g) | F1 (kN) | FL (N) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A200036.0002 | A200036.AM0301CIN | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M3 | 10 | 1,5 | 90 |
A200036.0004 | A200036.AM0401CIN | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M4 | 10 | 1,5 | 90 |
A200052.0002 | A200052.AM0401CIN | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M4 | 18 | 2,5 | 100 |
A200052.0004 | A200052.AM0501CIN | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M5 | 18 | 2,5 | 100 |
A200070.0002 | A200070.AM0501CIN | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M5 | 32 | 4 | 120 |
A200070.0004 | A200070.AM0601CIN | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M6 | 32 | 4 | 120 |
A200096.0002 | A200096.AM0801CIN | 108 | 96 | 28.8 | 25 | 24 | 33,3 | 18,3 | 1.5 | 11 | M8 | 98 | 8 | 350 |
