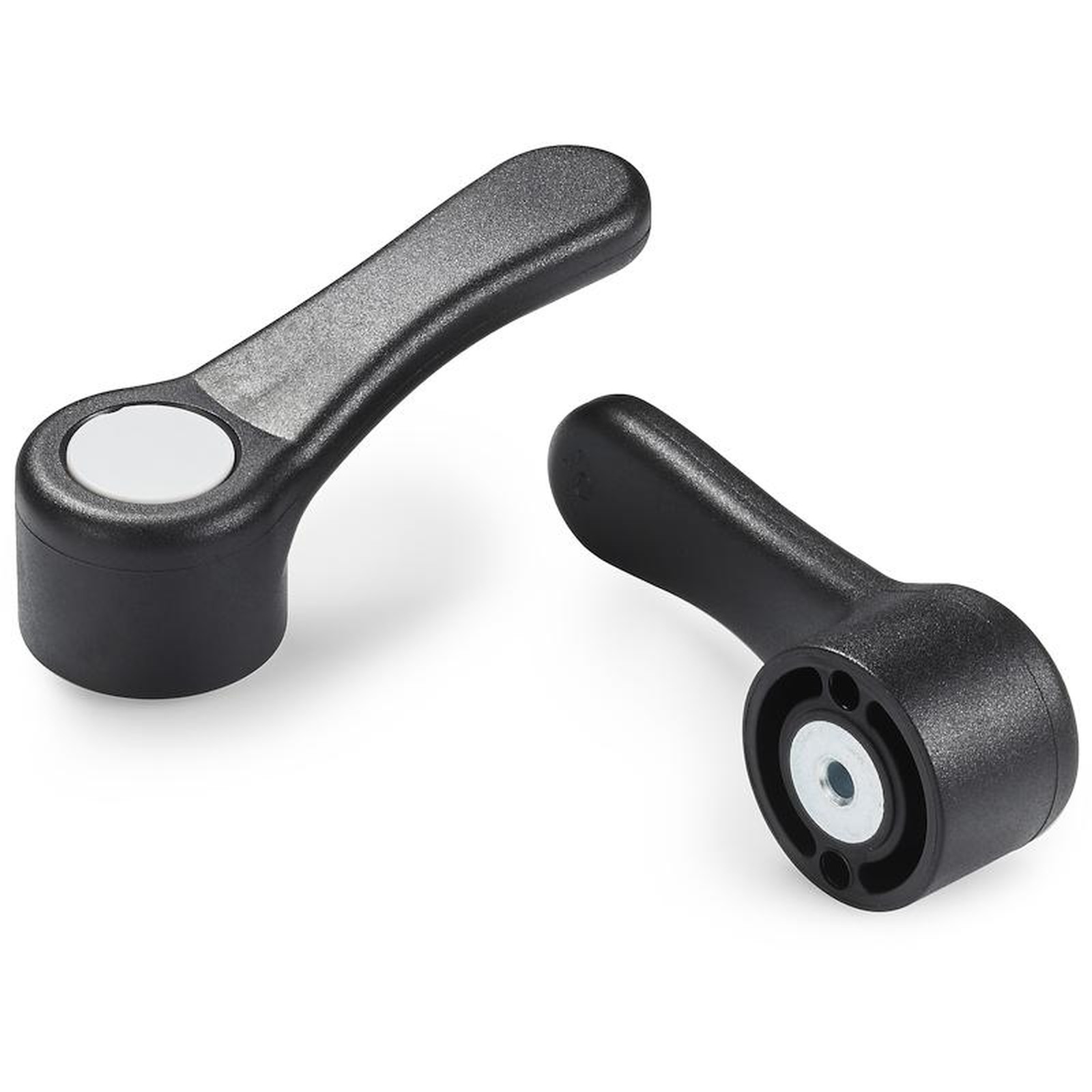

LEVIER FIXE « EUROMODÈLE » AVEC DOUILLE LISSE

01

A151


Leve fisse

Matériaux :

Technopolymère spécial renforcé aux fibres de verre haute résistance.

Résistant aux huiles et aux graisses.

Surface :

Satinée.

Couleur :

Noir (RAL 9011).

Bouchon central :

Bouchon central en polyamide gris (RAL 7035).

Inserts :

Douille avec trou lisse passant en acier zingué (tolérance trou H10).

Couleurs alternatives pour le bouchon :

Orange (RAL 2004 code 02).

Bleu (RAL 5015 code 07).

Jaune (RAL 1021 code 10).

Rouge (RAL 3000 code 16).

Vert (RAL 6024 code 17).

Noir (RAL 9011 code 01).

Demandes spéciales :

Sur demande : billes et ressorts de maintien (en acier zingué).

Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le diamètre d1 personnalisé.

Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.

Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec un revêtement différent.

Sur demande et pour des quantités importantes, les couleurs disponibles sont celles indiquées dans le tableau.

Fiche technique

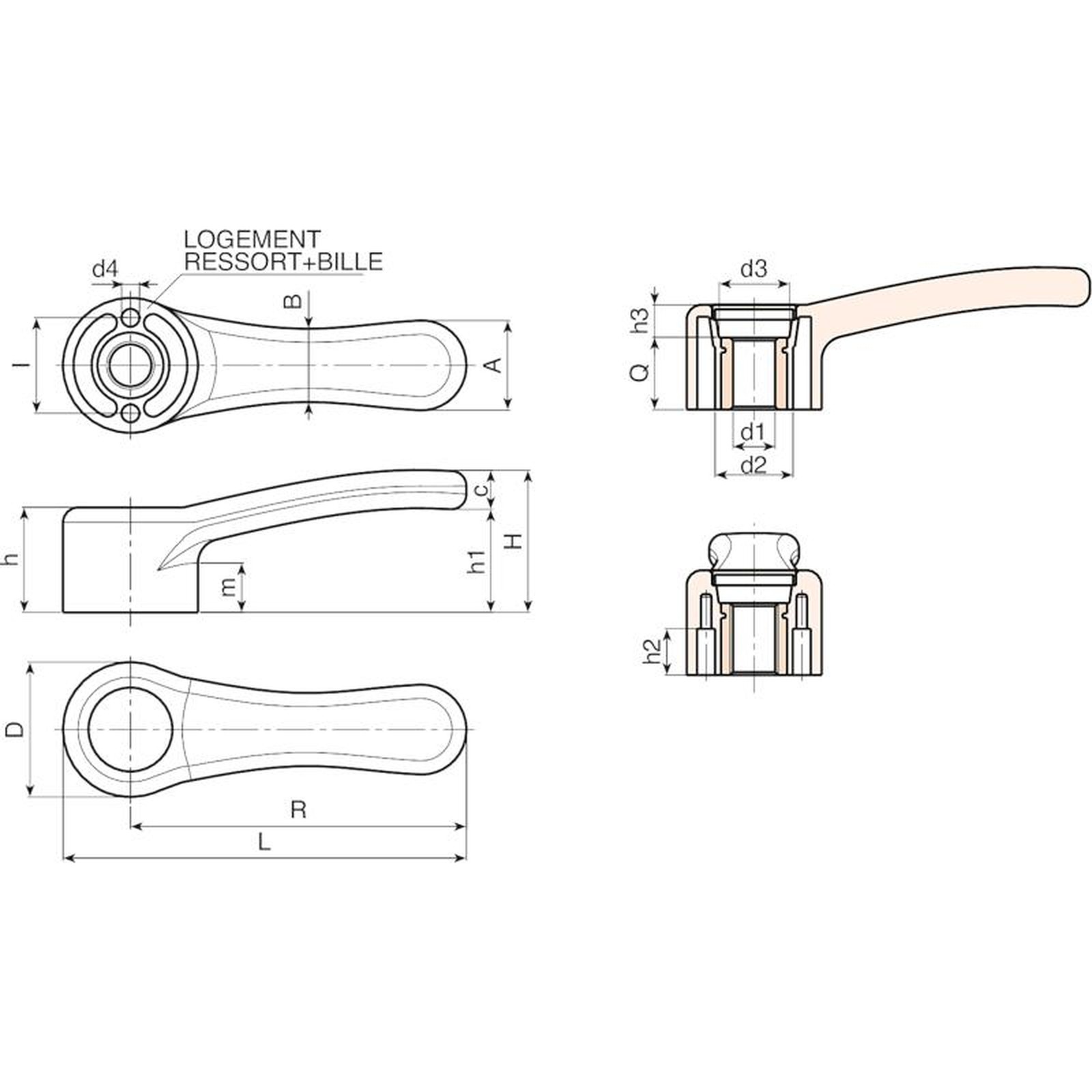

Code Art. L R D H h h1 h2 h3 m I A B c d2 d3 d4 dm d1 H10 Q Poids (g)
A151068.0001 A151068.TD0501 84.5 68 33 37 25 27 11.5 9 12 24 20 17 10 20 16 4 10 5 16 45
A151068.0009 A151068.TD1001 84.5 68 33 37 25 27 11.5 9 12 24 20 17 10 20 16 4 10 10 16 44
A151086.0001 A151086.TD0501 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 5 16 65
A151086.0003 A151086.TD0801 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 8 16 63
A151086.0006 A151086.TD1001 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 10 16 61
A151086.0008 A151086.TD1201 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 12 16 59
A151112.0001 A151112.TD0501 134.5 112 45 47 36 35 14.5 12 16 32 30 24 13 26 23.5 6 16 5 24 128
A151112.0005 A151112.TD1201 134.5 112 45 47 36 35 14.5 12 16 32 30 24 13 26 23.5 6 16 12 24 124
A151142.0001 A151142.TD0501 169.5 142 55 52 40 36 18 13 17.5 40 37 30 16 32 28 8 20 5 27 250
Attention : avec un minimum de 100 pièces, la mesure d1 peut être produite avec le diamètre souhaité et la tolérance H10.
Dm = Diamètre maximum réalisable en reprise d’usinage (élargissement).
