TERÄKSINEN KULMALIITOS – DIN 71802 – C-MUOTO
23
Y718
Giunti angolari
Materiaalit:
Teräksen lujuusluokka 5.8.
Pinta:
Sorvattu, matala rosoisuus.
Väri:
Vakiotyyppinen sininen sinkitys.
Istukat:

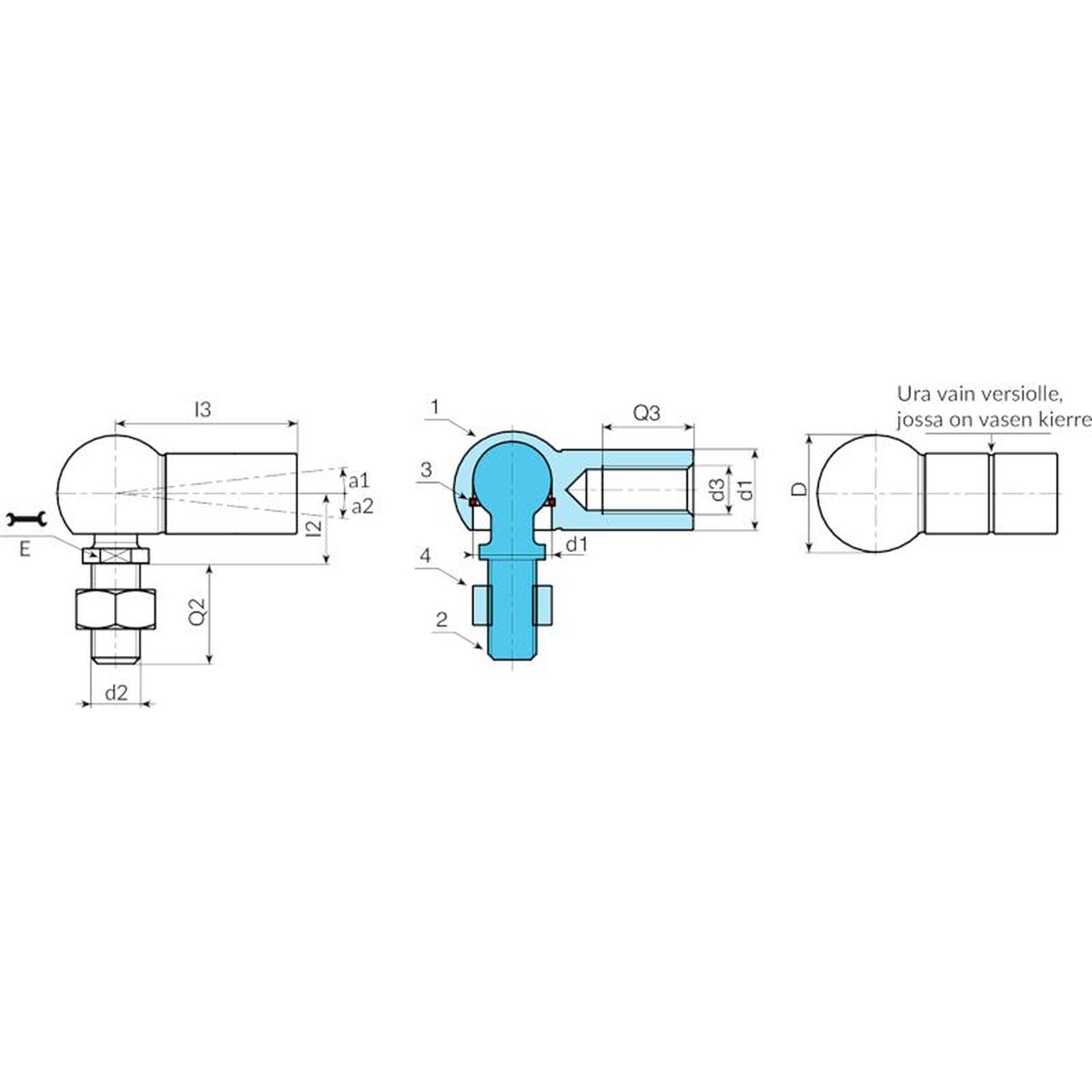

(1) Teräksinen pallonivel, kierteitetty reikä.
(3) Tiivistävä jousiteräksinen joustorengas.
(4) Teräsmutteri, kierteitetty reikä (DIN 934).
(2) Pallomainen istukka, avainpesä jyrsitty ja kierteitetty vaarnaruuvi tehty täydestä teräksestä (kierretoleranssi 6g).
Vakioversio:
Oikea kierre (kierretoleranssi 6H).
SX. versio:
Vasen kierre (kierretoleranssi 6H). Tunnistettavissa nivelen urasta.
Erikoistilaukset:
Ei mitään.
Versio 718 - nivelessä vakiokierre
| Koodi | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71808.0001 | Y71808.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
| Y71810.0001 | Y71810.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
| Y71813.0001 | Y71813.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
| Y71816.0001 | Y71816.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
| Y71819.0001 | Y71819.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | - | 15 | 221 |
Versio 718 - nivelessä VASEN kierre
| Koodi | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71808.0002 | Y71808.VZM05SX | M5 | M5 SX | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
| Y71810.0002 | Y71810.VZM06SX | M6 | M6 SX | 14.8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
| Y71813.0002 | Y71813.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
| Y71816.0002 | Y71816.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
| Y71819.0002 | Y71819.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 18 | 221 |
