W911

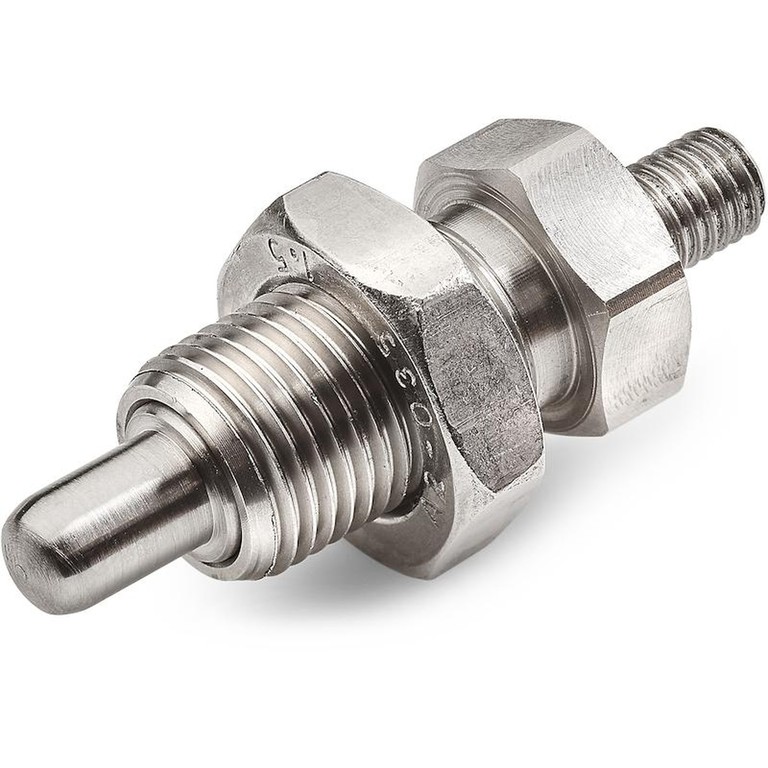

KIERTEITETTY TERÄKSINEN LUKITUSTAPPI, PIDENNETTY KÄRKIKAPPALE JA LUKITUSMUTTERI
Kierteitetyt lukitustapit, hieno kierre - nupiton

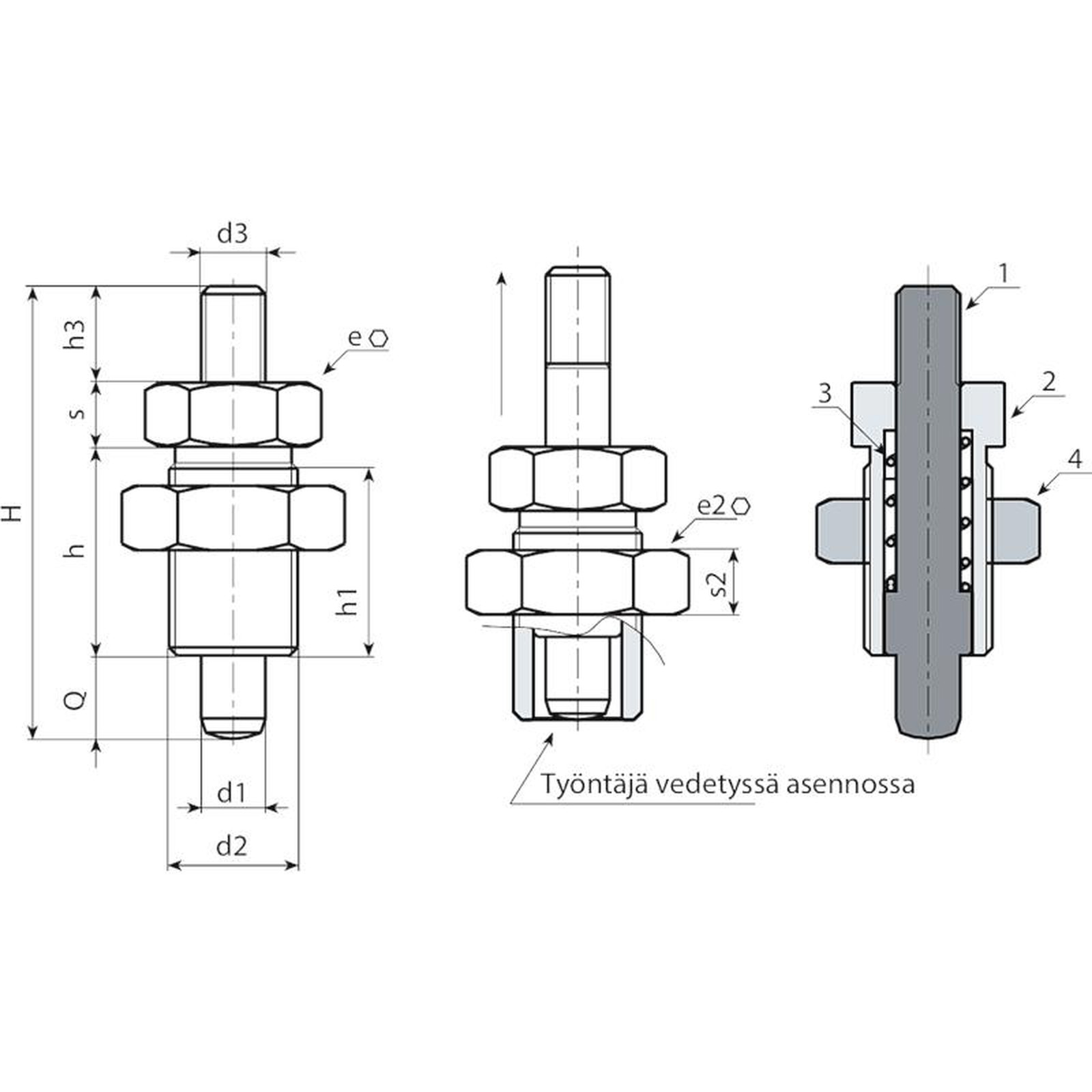

Materiaalit:
(3) Ruostumaton teräsjousi (AISI 301).
W911:
(2) Kuusiomainen kierteitetty rengas sitkeää terästä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
(4) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
W911CIN:
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(4) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).
Pinta:
Sileä.
Väri:
W911:Mustattu.
W911CIN:Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
> Mutteri toimitetaan koottuna.
Erikoistilaukset:
Tilauksesta mutteri voidaan toimittaa irrallisena.
Huomio:

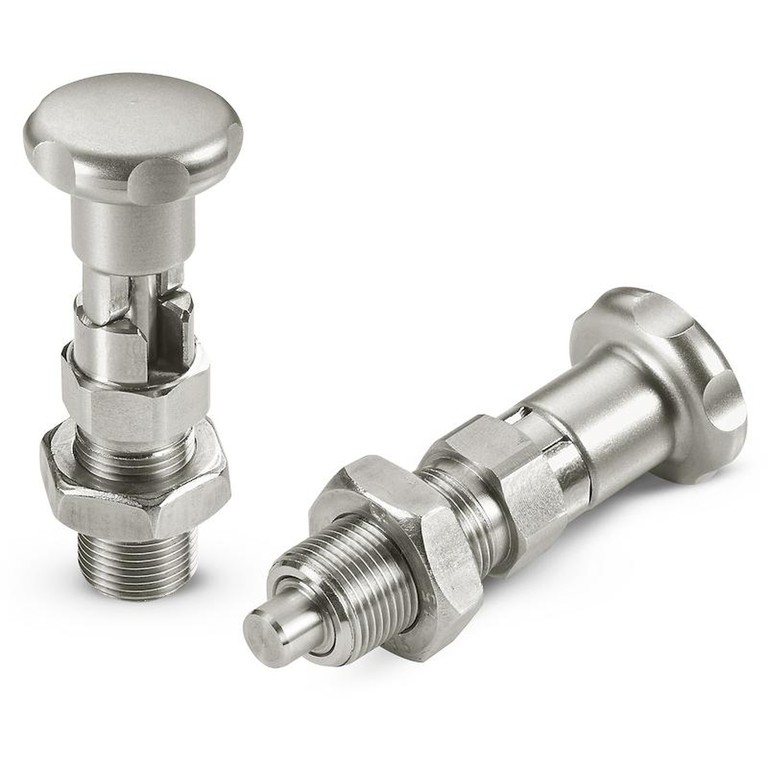

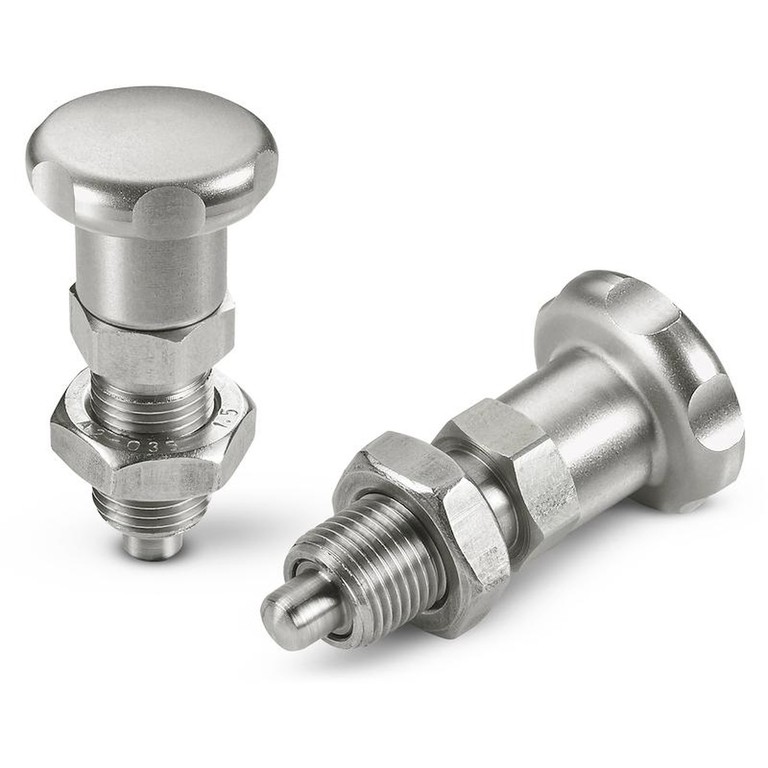

Tämä lukitustappiversio voidaan yhdistää mihin tahansa kierteitetyllä holkilla varustettuun käsipyörään; tilattava erikseen (ks. lisäkuvat).
Versio W911 - mustattua terästä
| Koodi | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W911010.0001 | W911010.Q05X08 | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 8 | 20 |
| W911012.0001 | W911012.Q06X09 | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 9 | 32 |
| W911016.0001 | W911016.Q08X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 12 | 62 |
| W911016.0002 | W911016.Q10X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 10 | 12 | 63 |
| W911020.0001 | W911020.Q12X15 | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 12 | 15 | 134 |
Versio W911 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W911010.0002 | W911010.I05X08CIN | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 8 | 20 |
| W911012.0002 | W911012.I06X09CIN | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 9 | 32 |
| W911016.0003 | W911016.I08X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 12 | 62 |
| W911016.0004 | W911016.I10X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 10 | 12 | 63 |
| W911020.0002 | W911020.I12X15CIN | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 12 | 15 | 134 |
