W805

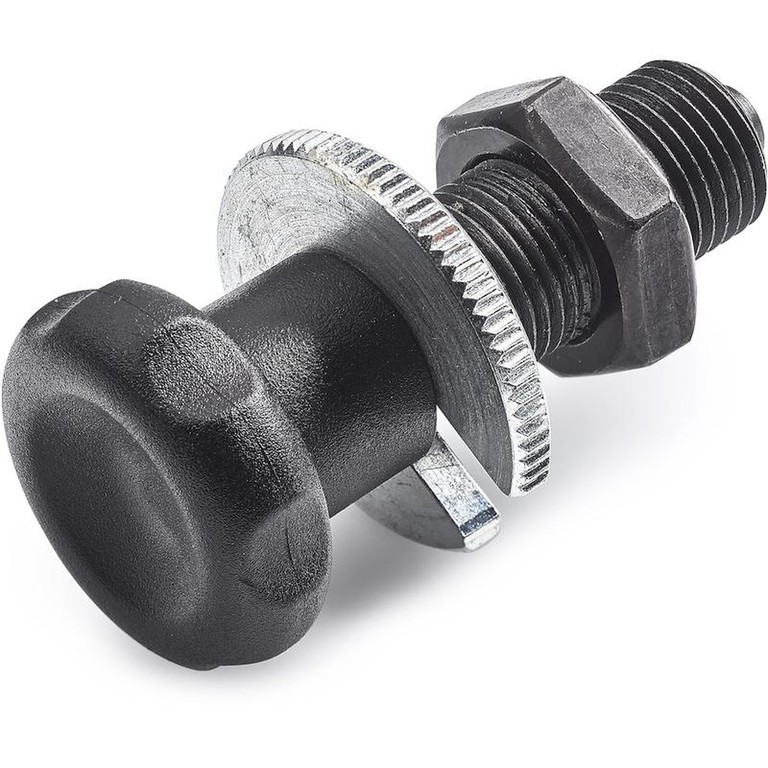

NUPPI, JOSSA TERÄKSINEN KIERTEITETTY JA RENKAATON LUKITUSTAPPI – MUKANA LUKITUSMUTTERI
Kierteitetyt lukitustapit, hieno kierre - nupillinen
Materiaalit:
(3) Ruostumaton teräsjousi (AISI 301).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.
W805:
(2) Kierteitetty runko sitkeää terästä, avainpesä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
(5) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
W805CIN:
(2) Kierteitetty runko ruostumatonta terästä (AISI 303), avainpesä.
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).
Pinta:
(4) Satinoitu.
(1-2-5) Sileä.
Väri:
(4) Musta (RAL 9011).
W805:
(1-2) Mustattu.
W805CIN:
(1-2) Käsittelemätön.

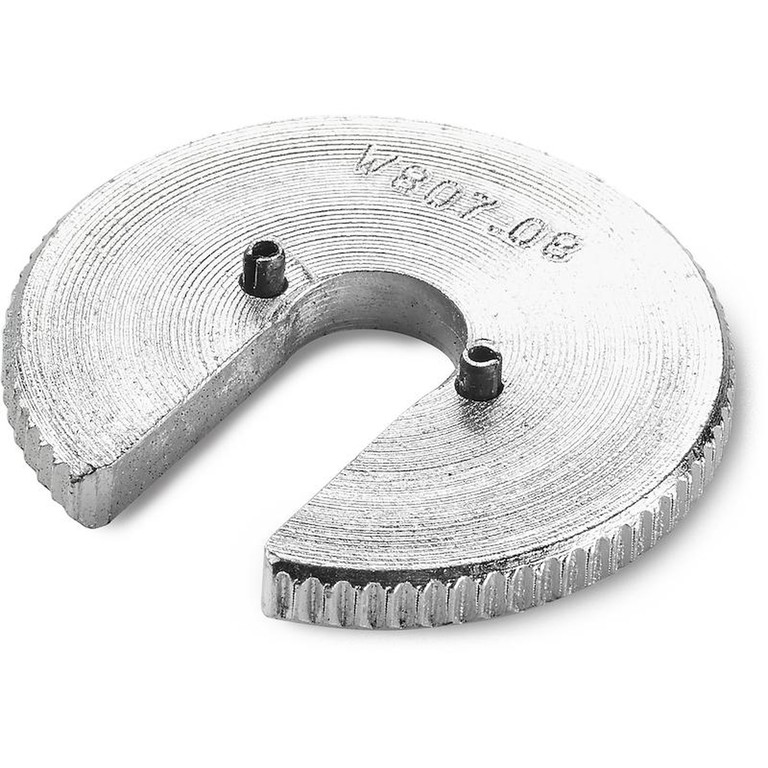

Kiinnitysavain:
Tilauksesta on saatavana kiristysavain, koodi W807.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
> Mutteri toimitetaan koottuna.
Erikoistilaukset:
Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti.
Tilauksesta on mahdollista toimittaa kiristysavaimet.
Tilauksesta mutteri voidaan toimittaa irrallisena.
Versio W805 - mustattua terästä

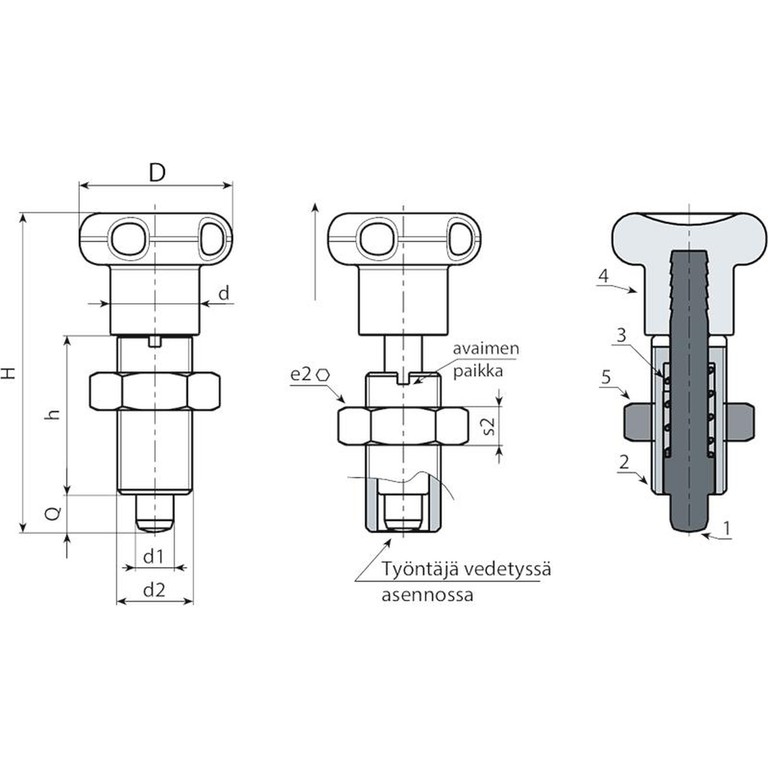

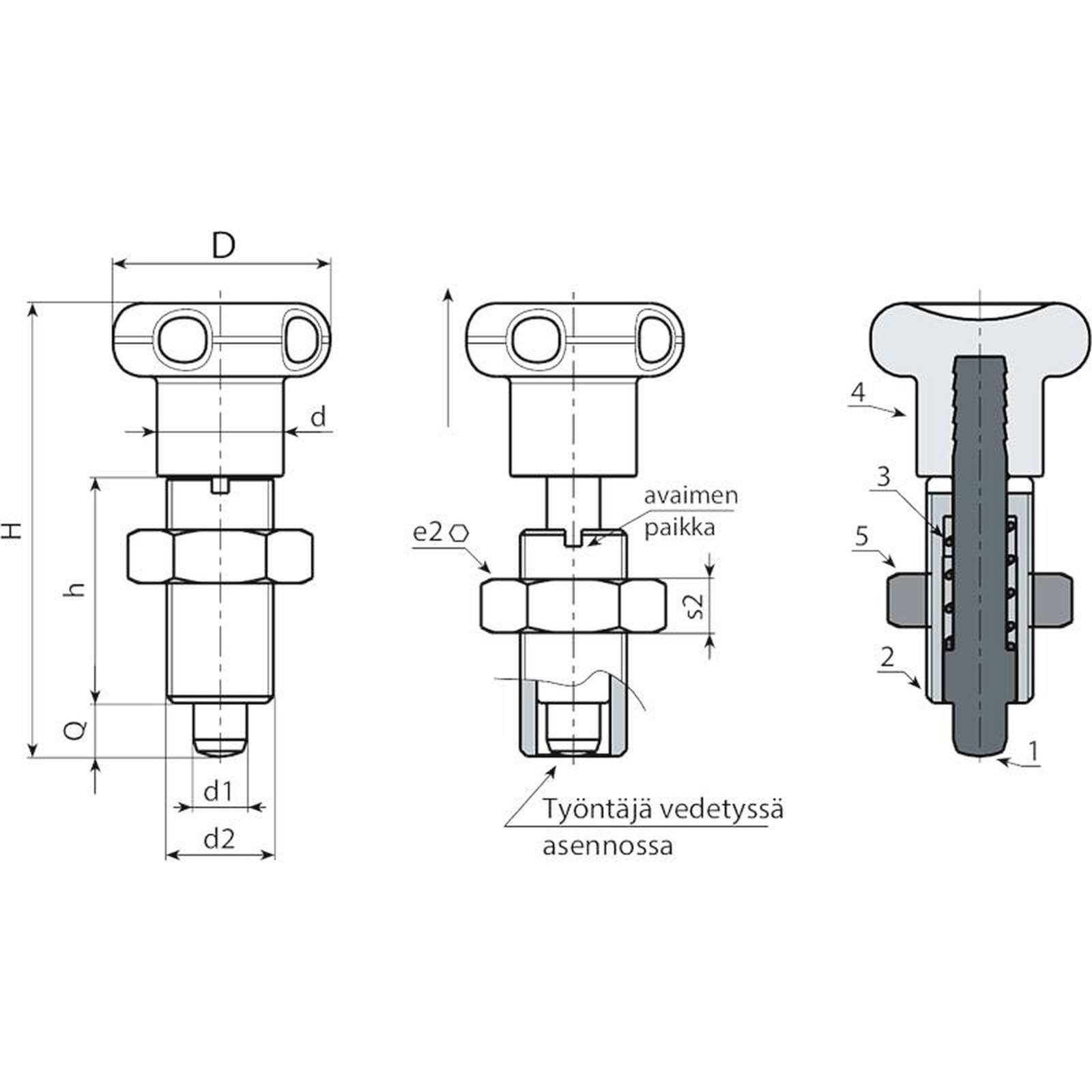

| Koodi | Art. | D | H | h | d2 | d | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) | Avain |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W805.0006 | W805.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 17 | 6 | 5 | 5 | 23 | W807.05 |
| W805.0008 | W805.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 19 | 7 | 6 | 6 | 38 | W807.06 |
| W805.0009 | W805.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 24 | 8 | 8 | 8 | 82 | W807.08 |
| W805.0011 | W805.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 30 | 9 | 10 | 10 | 133 | W807.10 |
Versio W805 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | D | H | h | d2 | d | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) | Avain |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W805.0001 | W805.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 17 | 6 | 5 | 5 | 23 | W807.05 |
| W805.0002 | W805.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 19 | 7 | 6 | 6 | 38 | W807.06 |
| W805.0003 | W805.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 24 | 8 | 8 | 8 | 82 | W807.08 |
| W805.0005 | W805.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 30 | 9 | 10 | 10 | 133 | W807.10 |
