NUPPI, JOSSA TERÄKSINEN KIERTEITETTY JA RENKAATON LUKITUSTAPPI

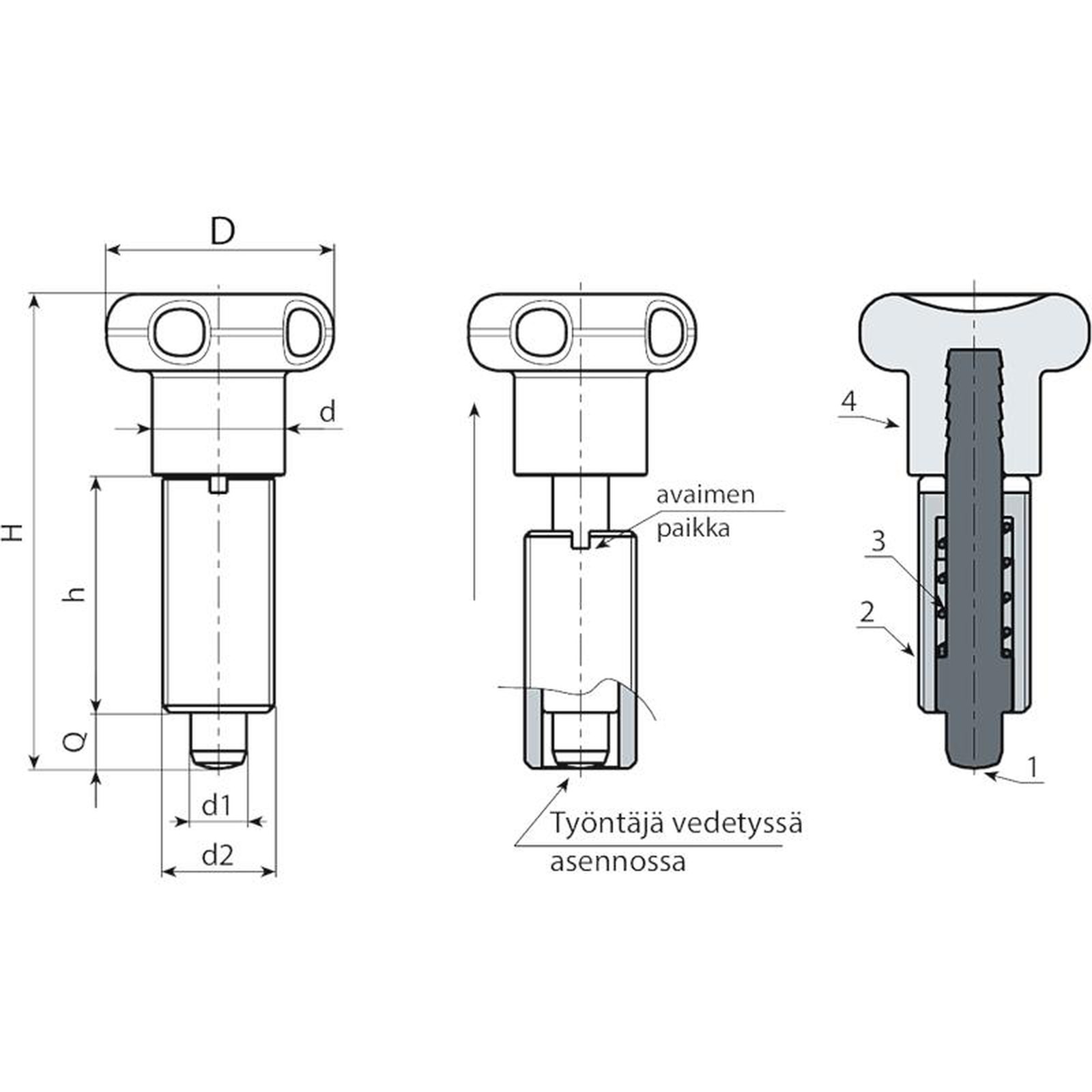

Kierteitetyt lukitustapit, hieno kierre - nupillinen
Materiaalit:
(3) Ruostumaton teräsjousi (AISI 301).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.
W804:
(2) Kierteitetty runko sitkeää terästä, avainpesä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
W804CIN:
(2) Kierteitetty runko ruostumatonta terästä (AISI 303), avainpesä.
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
Pinta:
(4) Satinoitu.
(1-2) Sileä.
Väri:
(4) Musta (RAL 9011).
W804:
(1-2) Mustattu.
W804CIN:
(1-2) Käsittelemätön.
Kiinnitysavain:
Tilauksesta on saatavana kiristysavain, koodi W807.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
Erikoistilaukset:
Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti.
Tilauksesta on mahdollista toimittaa kiristysavaimet.
Versio W804 - mustattua terästä
| Koodi | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Paino (g) | Avain |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0005 | W804.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0006 | W804.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0007 | W804.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0008 | W804.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
Versio W804 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Paino (g) | Avain |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0001 | W804.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0002 | W804.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0003 | W804.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0004 | W804.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
