W803
KIERTEITETTY TERÄKSINEN LUKITUSTAPPI JA LUKITUSMUTTERI
Kierteitetyt lukitustapit, hieno kierre - nupiton
Materiaalit:
(3) Ruostumaton teräsjousi (AISI 301).

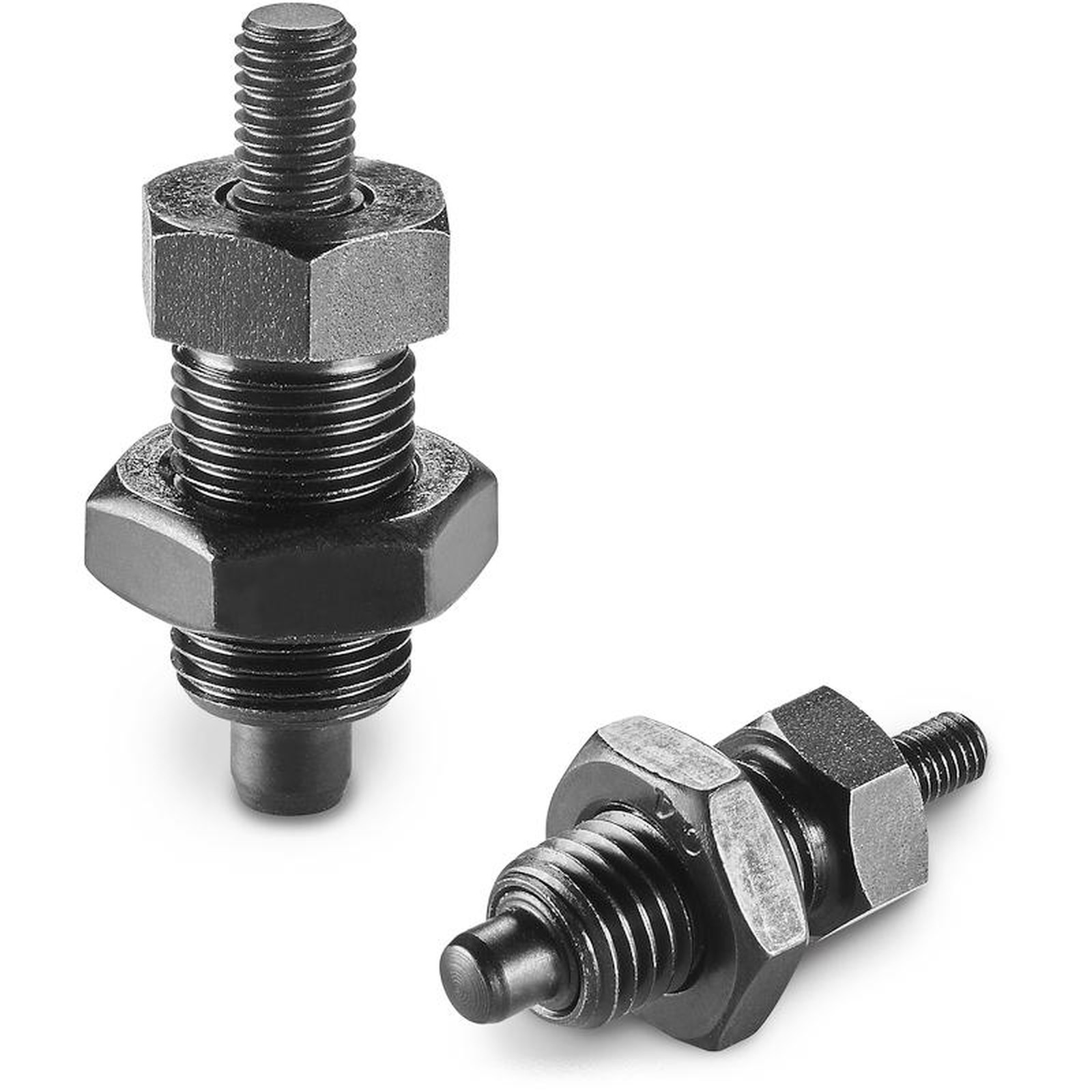

W803:
(2) Kuusiomainen kierteitetty rengas sitkeää terästä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
(4) Teräksinen kierteitetty lukitusmutteri (UNI 5589).

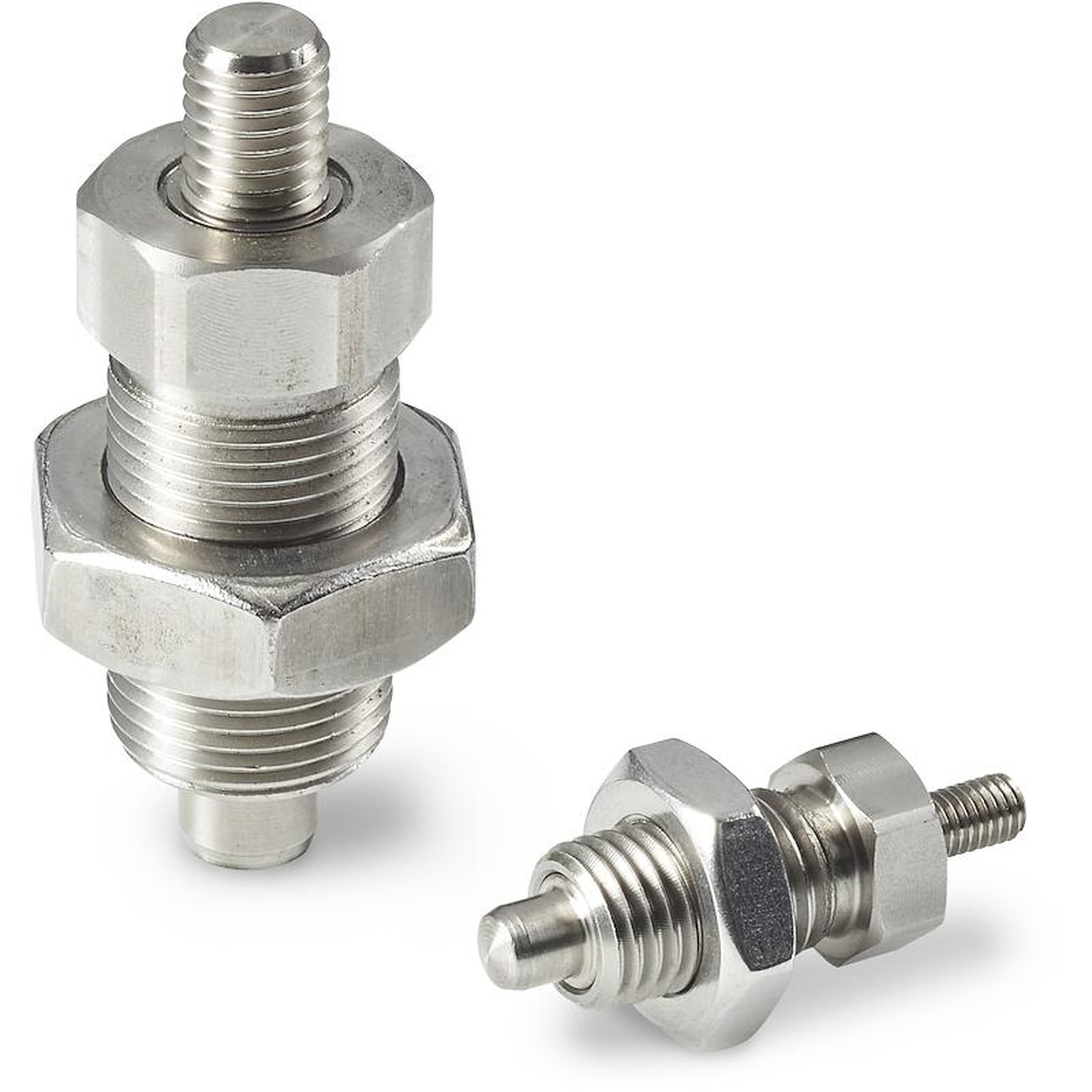

W803CIN:
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(4) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).
Pinta:
Sileä.
Väri:
W803:Mustattu.
W803CIN:Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
> Mutteri toimitetaan koottuna.
Erikoistilaukset:
Tilauksesta mutteri voidaan toimittaa irrallisena.
Huomio:

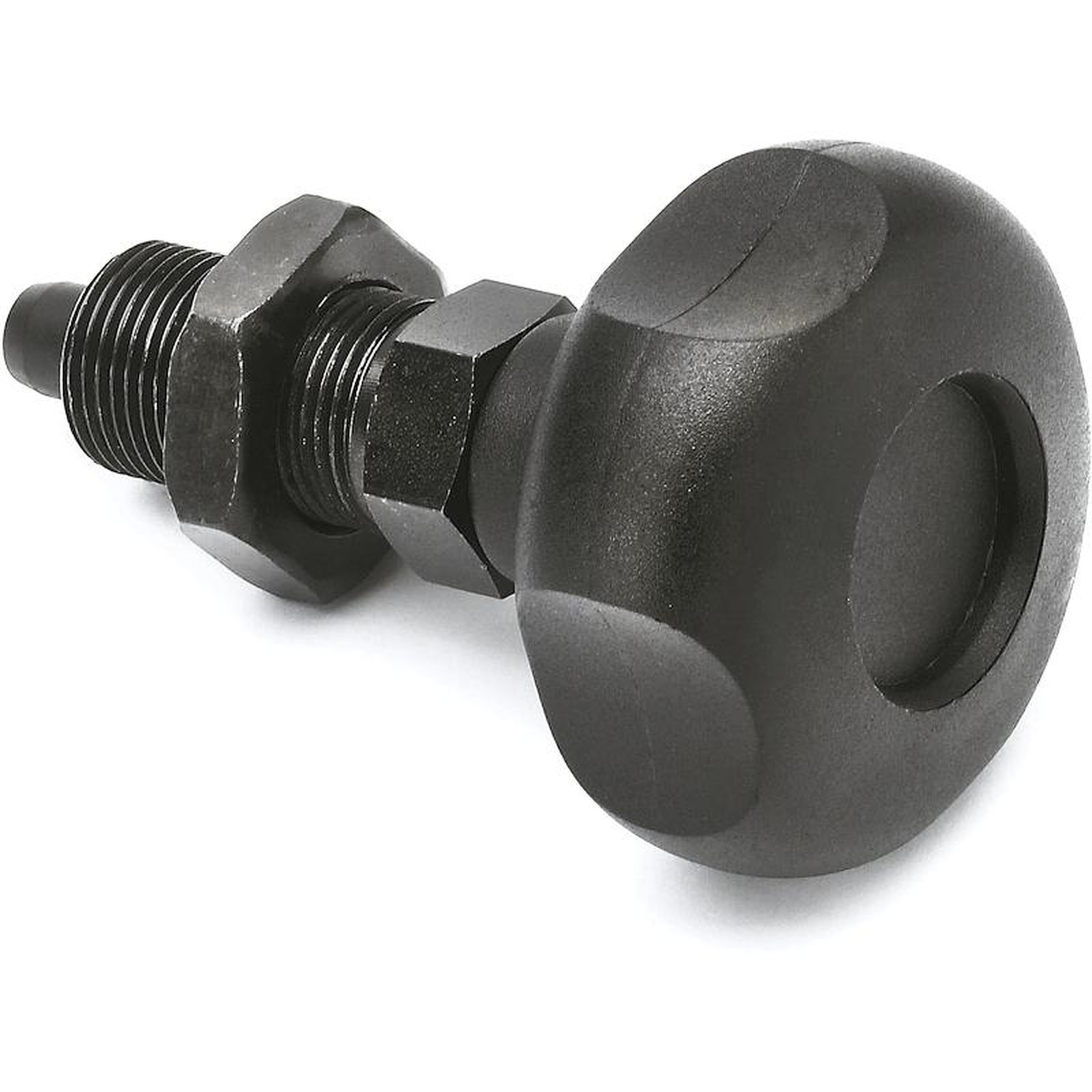

Tämä lukitustappiversio voidaan yhdistää mihin tahansa kierteitetyllä holkilla varustettuun käsipyörään; tilattava erikseen (ks. lisäkuvat).
Versio W803 - mustattua terästä

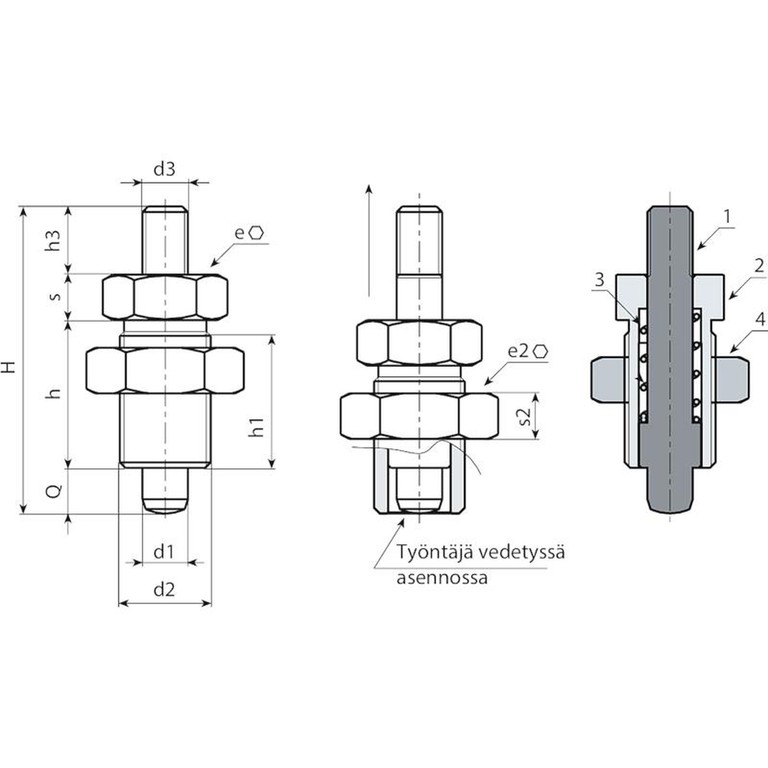

| Koodi | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W803.0006 | W803.R05 | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803010.0002 | W803010.R05M05 | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803.0007 | W803.R06 | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803012.0002 | W803012.R06M06 | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803.0008 | W803.R08 | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 8 | 62 |
| W803.0009 | W803.R10 | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
| W803020.0001 | W803020.R10M08 | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
Versio W803 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W803.0001 | W803.I05CIN | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803010.0001 | W803010.I05M05CIN | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803.0002 | W803.I06CIN | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803012.0001 | W803012.I06M06CIN | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803.0003 | W803.I08CIN | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 8 | 62 |
| W803.0004 | W803.I10CIN | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
| W803020.0002 | W803020.I10M08CIN | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
