W801
NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI JA LUKITUSMUTTERI
Kierteitetyt lukitustapit, hieno kierre - nupillinen

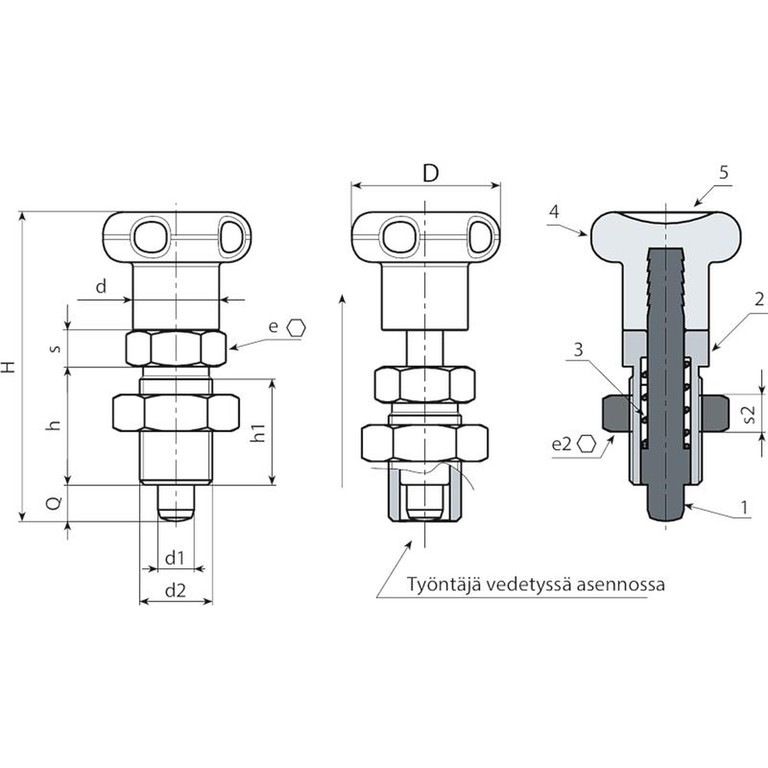

Materiaalit:
(3) Ruostumaton teräsjousi (AISI 301).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.
W801:
(2) Kuusiomainen kierteitetty rengas sitkeää terästä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
(5) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
W801CIN:
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).
Pinta:
(4) Satinoitu.
(1-2-3-5) Sileä.
Väri:
(4) Musta (RAL 9011).
W801:
(1-2-5) Mustattu.
W801CIN:
(1-2-5) Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
> Mutteri toimitetaan koottuna.
Erikoistilaukset:
Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti.
Tilauksesta mutteri voidaan toimittaa irrallisena.
Versio W801 - mustattua terästä
| Koodi | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W801.0007 | W801.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 25 |
| W801.0008 | W801.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 41 |
| W801.0009 | W801.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 89 |
| W801.0010 | W801.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 153 |
Versio W801 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W801.0001 | W801.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 25 |
| W801.0003 | W801.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 41 |
| W801.0004 | W801.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 89 |
| W801.0006 | W801.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 153 |
