NUPPI, JOSSA KIERTEITETTY TERÄKSINEN LUKITUSTAPPI
Kierteitetyt lukitustapit, hieno kierre - nupillinen

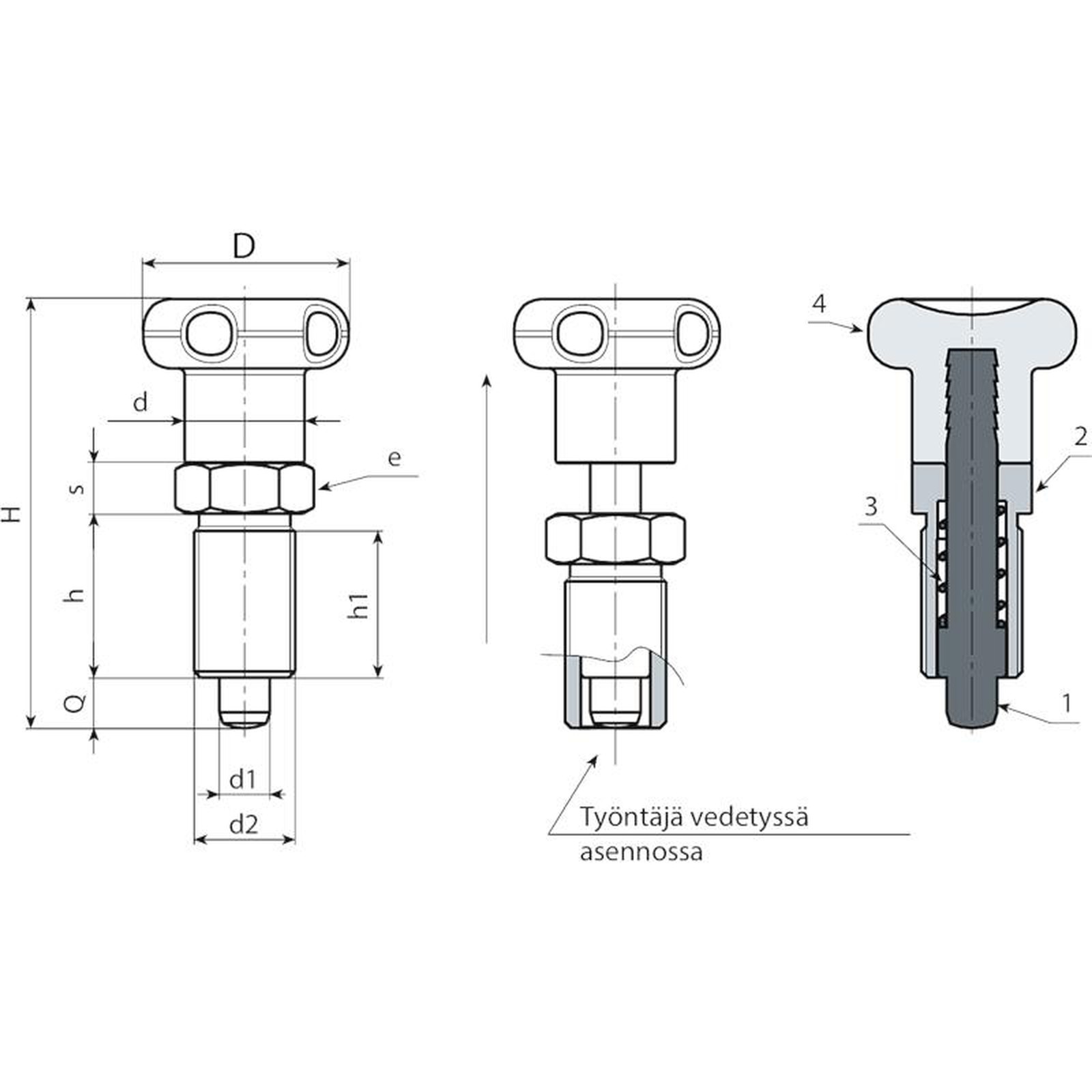

Materiaalit:
(3) Ruostumaton teräsjousi (AISI 301).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.
W800:
(2) Kuusiomainen kierteitetty rengas sitkeää terästä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
W800CIN:
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
Pinta:
(4) Satinoitu.
(1-2-3) Sileä.
Väri:
(4) Musta (RAL 9011).
W800:
(1-2) Mustattu.
W800CIN:
(1-2) Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
Erikoistilaukset:
Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti.
Versio W800 - mustattua terästä
| Koodi | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W800.0006 | W800.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
| W800.0007 | W800.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
| W800.0008 | W800.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
| W800.0010 | W800.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
Versio W800 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W800.0001 | W800.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
| W800.0002 | W800.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
| W800.0003 | W800.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
| W800.0005 | W800.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
