NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI LUKITUKSEN KANSSA – MUKANA MUTTERI

22

W794


Spintori filettati passo grosso - con pomello

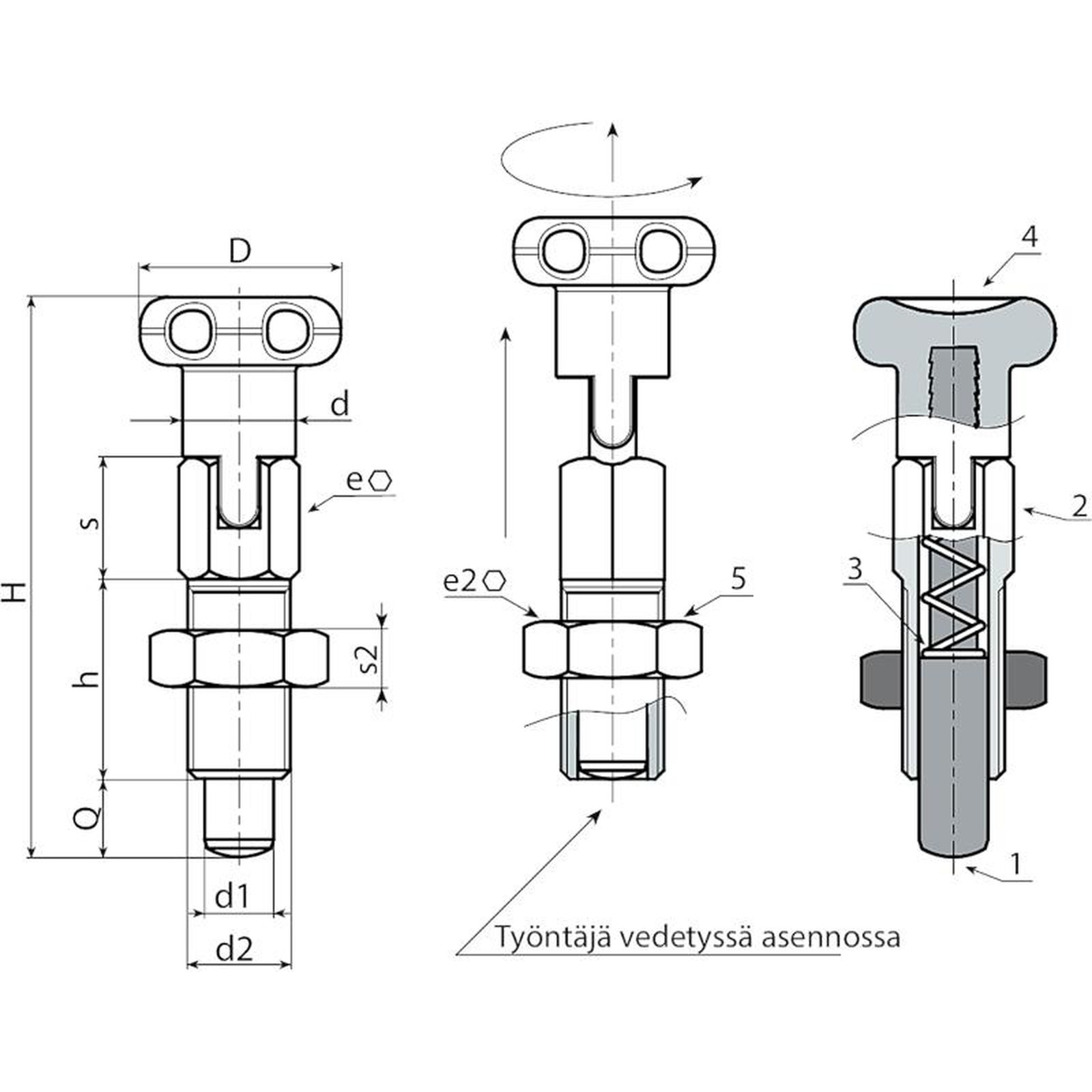

    Materiaalit:

    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).

    (3) Ruostumaton teräsjousi (AISI 302).

    (4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.

    W794:

    (2) Lukitustapin runko kierteitetty, mukana lukitus, automaattiterästä.

    (5) Teräksinen kierteitetty lukitusmutteri (UNI 5589).

    W794 CIN:

    (2) Lukitustapin runko kierteitetty, mukana lukitus, ruostumatonta terästä (AISI 303).

    (5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:

    (4) Satinoitu.

    (1-2-5) Sileä.

    Väri:

    (4) Musta (RAL 9011).

    W794:

    (2-5) Sinkitty.

    W794 CIN:

    (1-2-5) Käsittelemätön.

    HUOMAA:

    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:

    Tilauksesta mutteri voidaan toimittaa irrallisena.

    Tietolehti

    Versio W794 - sinkittyä terästä

    Koodi Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q Paino (g)
    W794.0001 W794.J0401 14 7 36 12 6 8 M6 10 4 4 4 7
    W794.0003 W794.J0501 18 9 46 16 8 10 M8 13 5 5 5 16
    W794.0005 W794.J0601 22 11 55 20 10 11 M10 17 6 6 6 32
    W794.0007 W794.J0801 24 13 58 24 12 14 M12 19 7 8 8 51

    Versio W794 CIN - ruostumatonta terästä (AISI 303)

    Koodi Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q Paino (g)
    W794.0002 W794.J0401CIN 14 7 36 12 6 8 M6 10 4 4 4 7
    W794.0004 W794.J0501CIN 18 9 46 16 8 10 M8 13 5 5 5 16
    W794.0006 W794.J0601CIN 22 11 55 20 10 11 M10 17 6 6 6 32
    W794.0008 W794.J0801CIN 24 13 58 24 12 14 M12 19 7 8 8 51
