NUPPI, JOSSA TERÄKSINEN KIERTEITETTY LUKITUSTAPPI LUKITUKSEN KANSSA
Kierteitetyt lukitustapit, karkea kierre - nupillinen
Materiaalit:
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(3) Ruostumaton teräsjousi (AISI 302).
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.
W793:
(2) Lukitustapin runko kierteitetty, mukana lukitus, automaattiterästä.
W793 CIN:
(2) Lukitustapin runko kierteitetty, mukana lukitus, ruostumatonta terästä (AISI 303).
Pinta:
(4) Satinoitu.
(1-2-3) Sileä.
Väri:
(4) Musta (RAL 9011).
W793:
(2) Sinkitty.
W793 CIN:
(1-2) Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
Erikoistilaukset:
Ei mitään.
Versio W793 - sinkittyä terästä

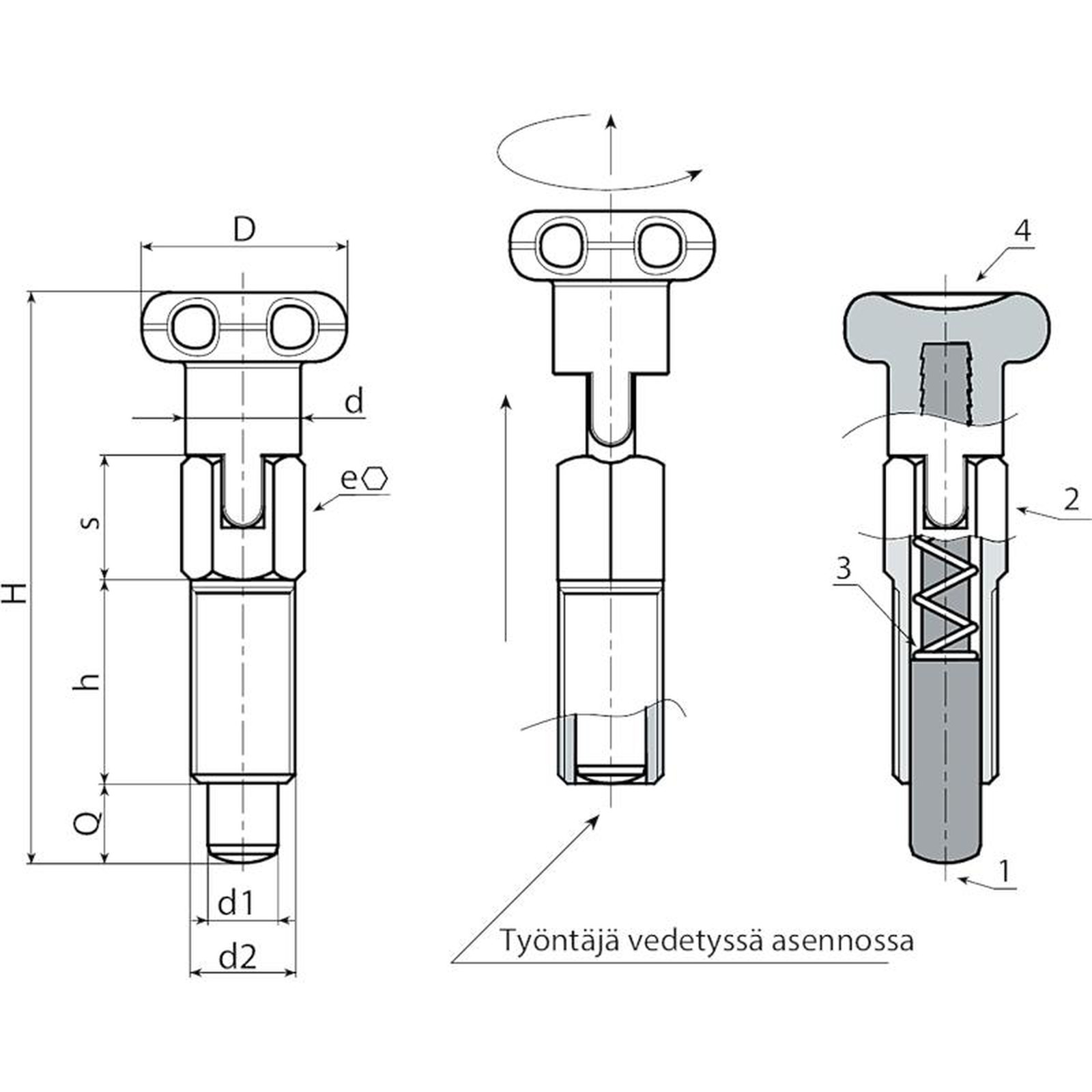

| Koodi | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0001 | W793.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0003 | W793.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0005 | W793.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0007 | W793.J0801 | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
Versio W793 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0002 | W793.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0004 | W793.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0006 | W793.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0008 | W793.J0801CIN | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
