W780

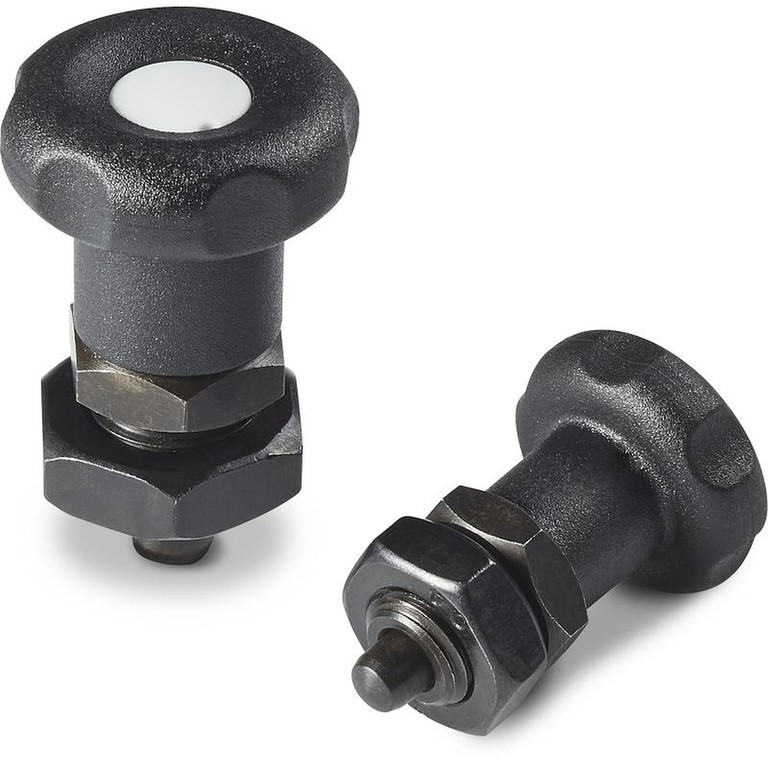

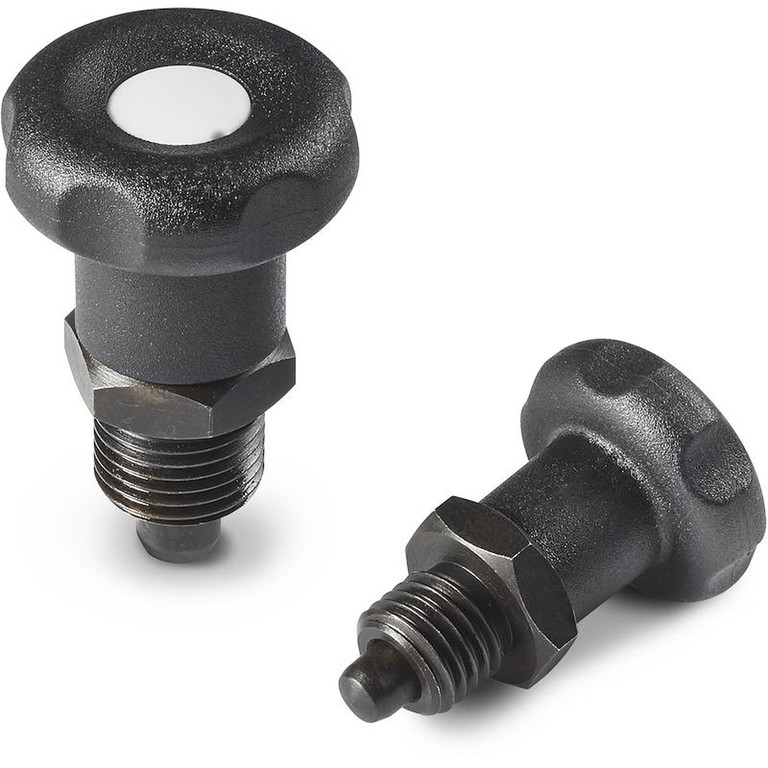

NUPPI, JOSSA LYHYT KIERTEITETTY TERÄKSINEN LUKITUSTAPPI
Kierteitetyt lukitustapit, hieno kierre - nupillinen

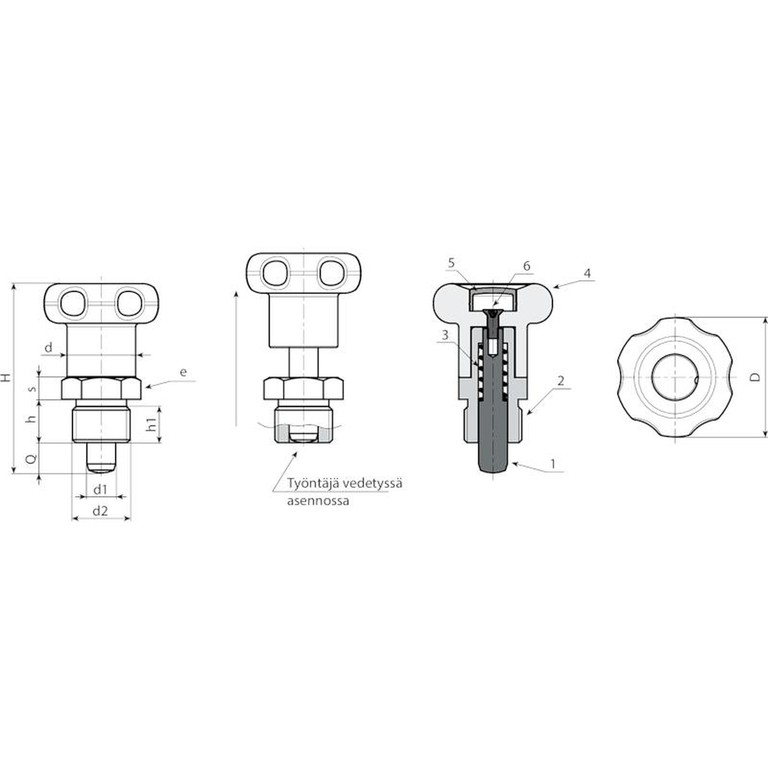

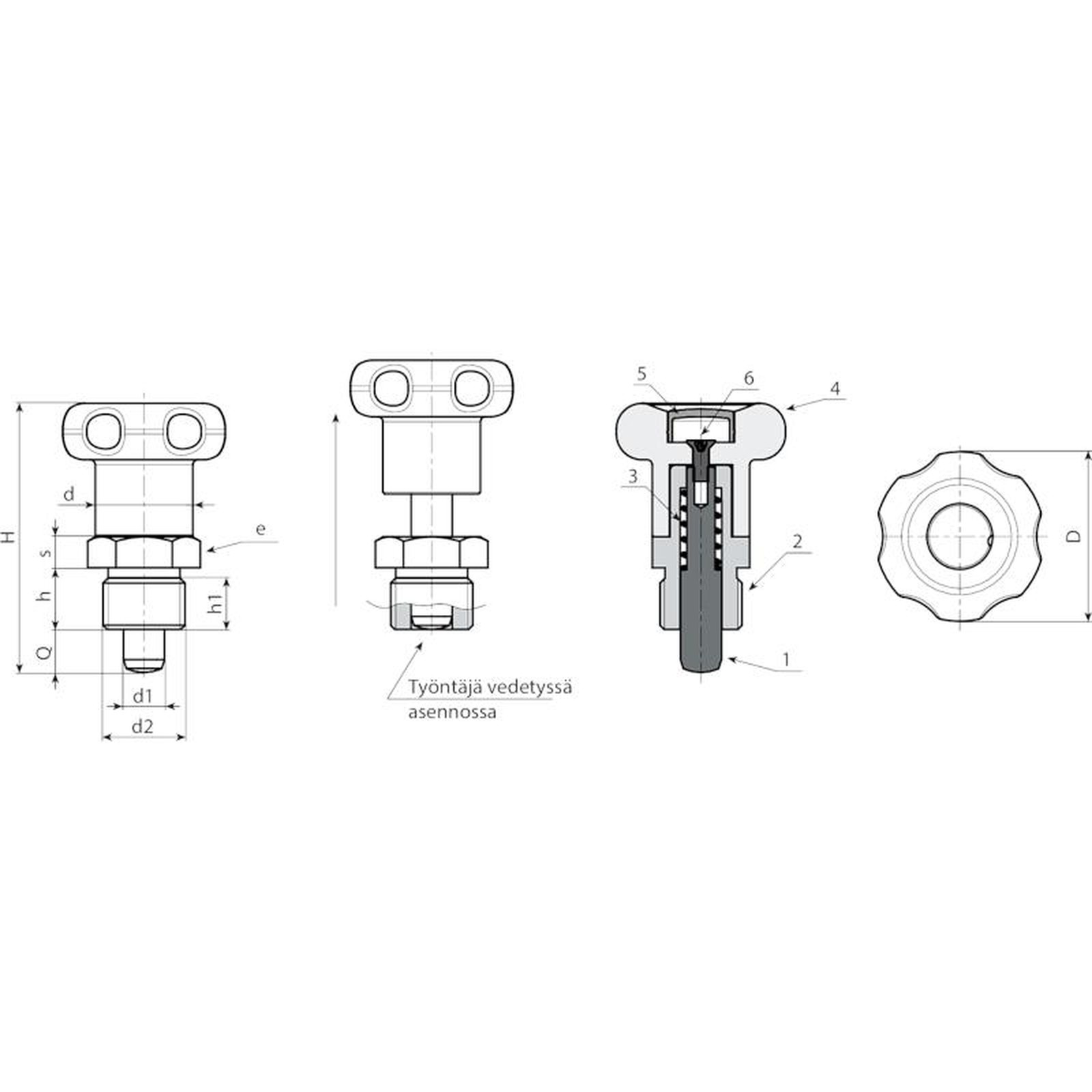

Materiaalit:
(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.
(5) Keskitulppa polyamidia. Kestää öljyjä ja rasvoja.
W780:
(3) Jousi sinkittyä terästä.
(2) Kuusiomainen kierteitetty rengas sitkeää terästä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
(6) Nupin kiinnitysruuvi sinkittyä terästä (ISO 7046).
W780CIN:
(3) Ruostumaton teräsjousi (AISI 301).
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(6) Nupin kiinnitysruuvi sinkittyä terästä (ISO 7046).
Pinta:
(4-5) Satinoitu.
(1-2-3) Sileä.
Väri:
(4) Musta (RAL 9011).
(5) Harmaa (RAL 7035).
W780:
(1-2) Mustattu.
W780CIN:
(1-2) Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
Erikoistilaukset:
Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti.
Versio W780 - mustattua terästä
| Koodi | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0003 | W780.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0004 | W780.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
Versio W780 CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0001 | W780.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0002 | W780.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
