W738CIN
POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO
Kierteitetyt lukitustapit, karkea kierre - kokonaan ruostumatonta terästä

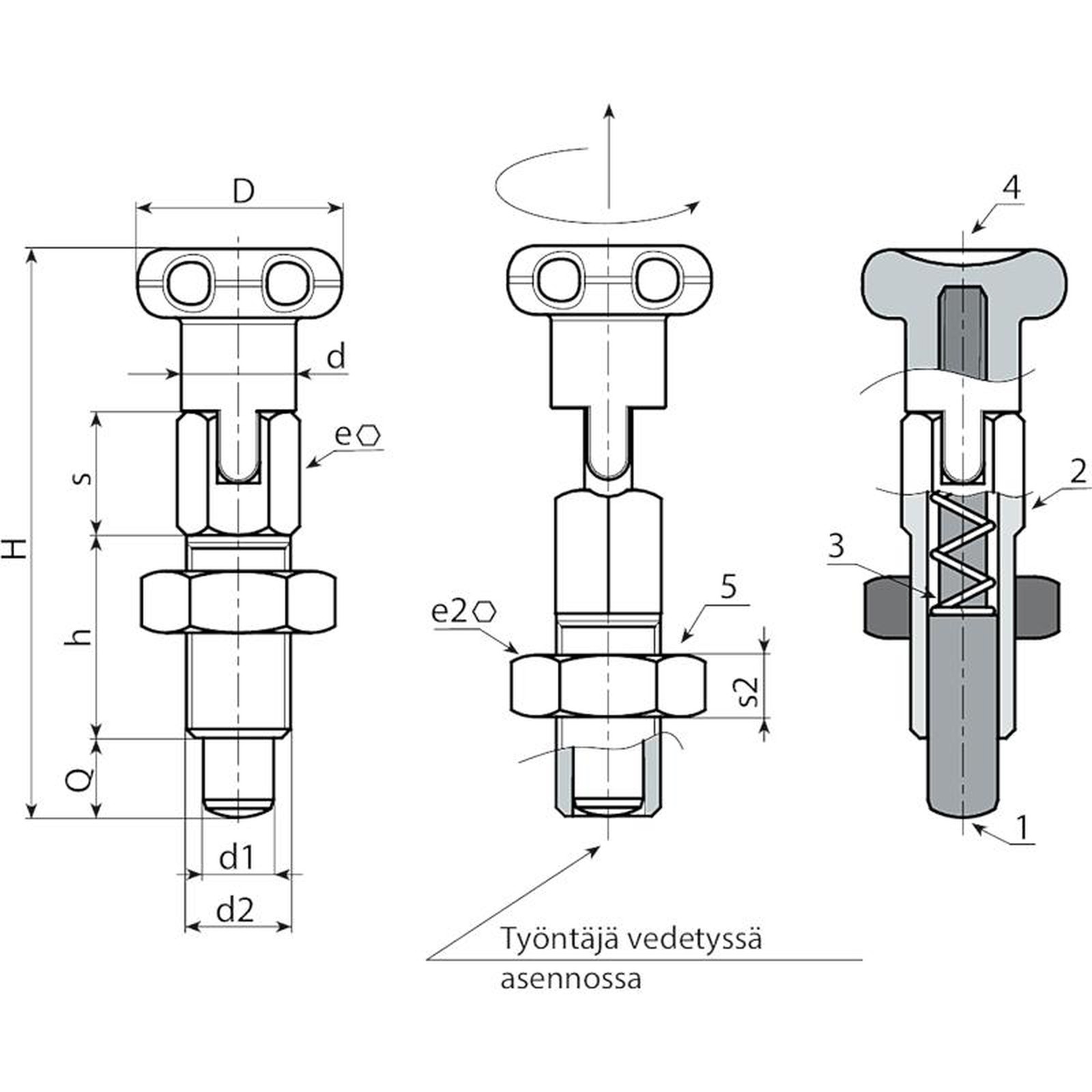

Materiaalit:
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(2) Lukitustapin runko kierteitetty, mukana lukitus, ruostumatonta terästä (AISI 303).
(3) Ruostumaton teräsjousi (AISI 301).
(4) Sorvattu sakaranuppi ruostumatonta terästä (AISI 303).
(5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).
Pinta:
Satinoitu.
Väri:
Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
> Mutteri toimitetaan koottuna.
Erikoistilaukset:
Tilauksesta lukitustappi voidaan toimittaa täysin irrallisena.
Tilauksesta mutteri voidaan toimittaa irrallisena.
Versio W738 CIN - mutterin kanssa
| Koodi | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W738.0001 | W738.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 13 | 5 | 5 | 5 | 26 |
| W738.0002 | W738.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 71 |
| W738.0003 | W738.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 110 |
