POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

22

W737CIN


Spintori filettati passo grosso - Inox integrale

    Materiaalit:

    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).

    (2) Lukitustapin runko kierteitetty, mukana lukitus, ruostumatonta terästä (AISI 303).

    (3) Ruostumaton teräsjousi (AISI 301).

    (4) Sorvattu sakaranuppi ruostumatonta terästä (AISI 303).

    Pinta:

    Satinoitu.

    Väri:

    Käsittelemätön.

    HUOMAA:

    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:

    Tilauksesta lukitustappi voidaan toimittaa täysin irrallisena.

    Tietolehti

    Versio W737 - ilman mutteria

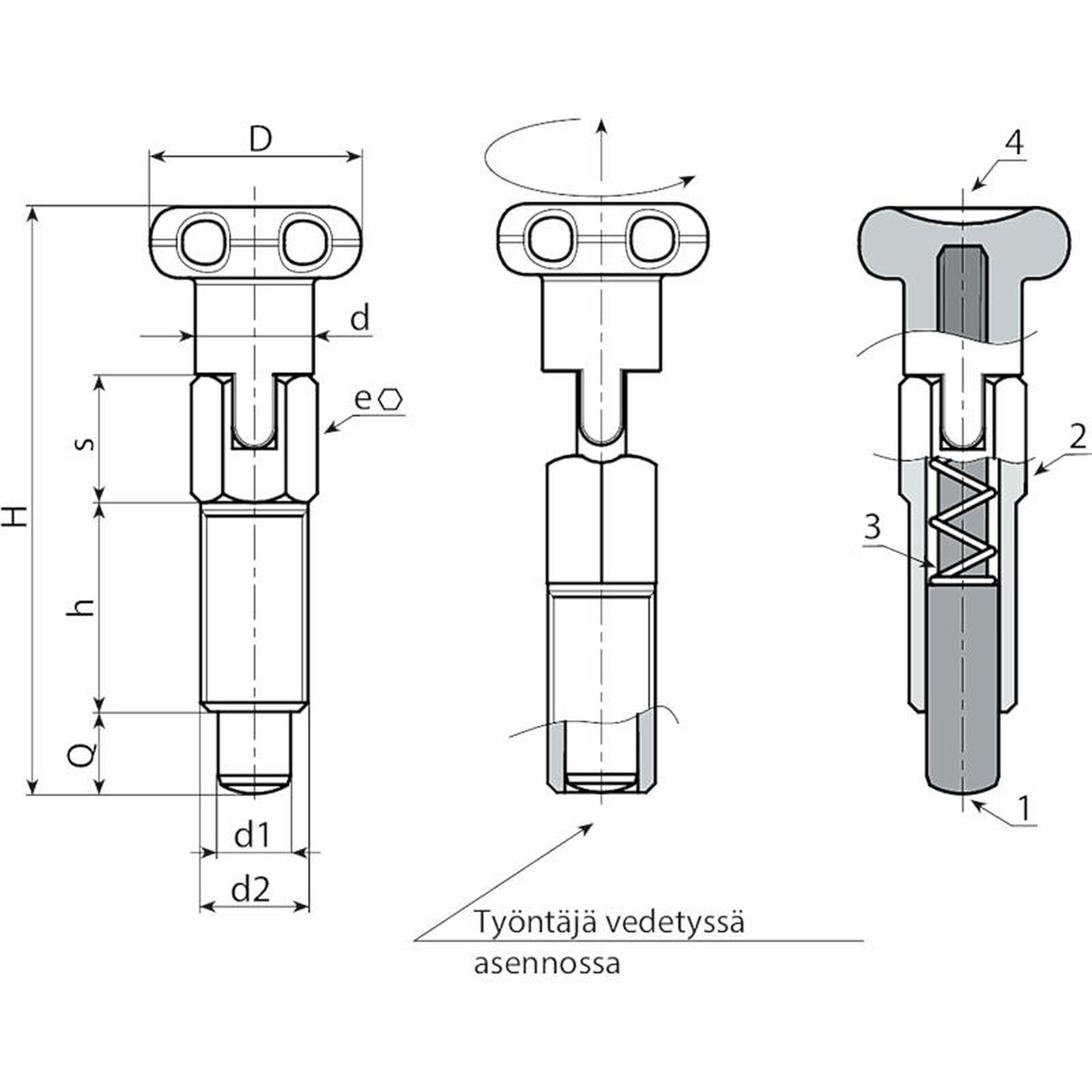

    Koodi Art. D d H h e s d2 d1 -0,02 -0,04 Q Paino (g)
    W737.0001 W737.I05CIN 18 9 46 16 8 10 M08 5 5 26
    W737.0002 W737.I06CIN 22 11 55 20 10 11 M10 6 6 53
    W737.0003 W737.I08CIN 24 13 66 24 12 14 M12 8 8 74
